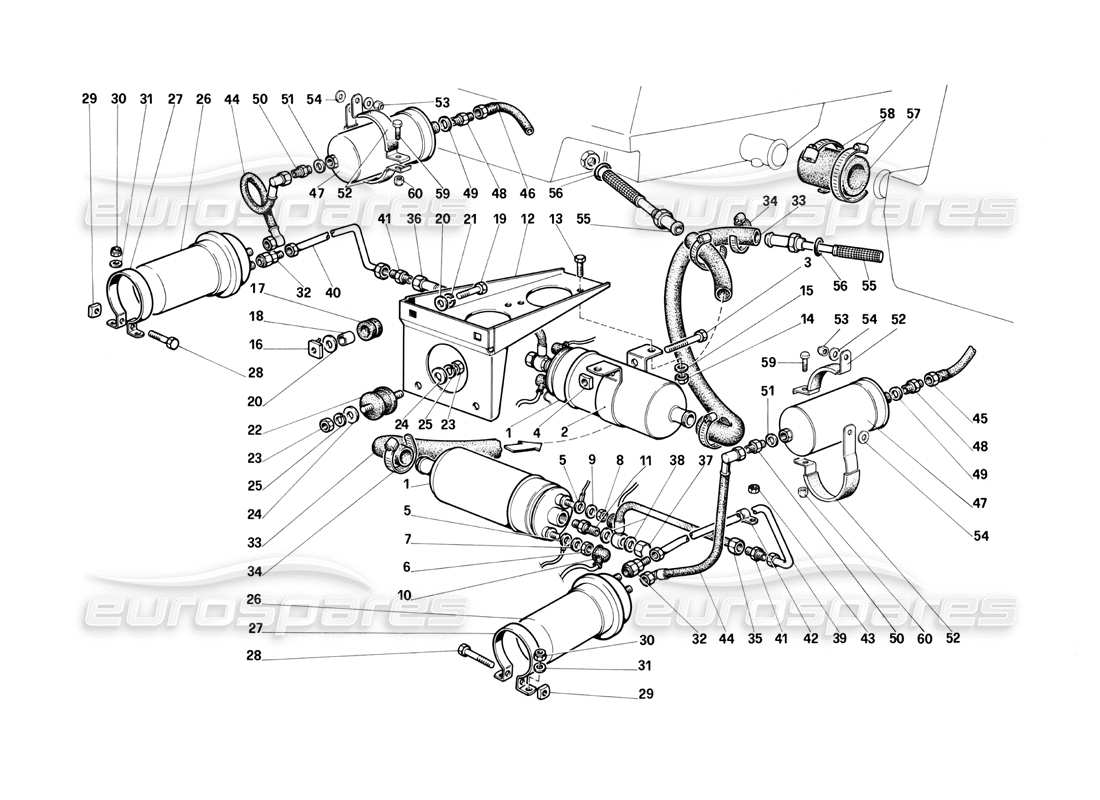

007 - Kraftstoffpumpen und -leitungen
Ferrari Testarossa (1987) Fuel Pumps and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 121727
BENZINPUMPE
aus £174,44
aus £174,44
Dieses Teil ersetzt die Teilenummer 113976 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 113673
PUMPENHALTERUNG
Ersetzung
Ersetzung
# 003
MPN: 10377311
SCHRAUBEN
aus £0,47
aus £0,47
# 004
MPN: 14089311
NUSS
aus £0,47
aus £0,47
# 005
MPN: 125694
ERDKABEL
aus £0,90
aus £0,90
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 008
MPN: 10794011
NUSS
aus £0,30
aus £0,30
# 009
MPN: 127492
Scheibe
aus £0,92
aus £0,92
Dieses Teil ersetzt die Teilenummer 106848
# 010
MPN: 107003
DECKEL
aus £5,79
aus £5,79
# 011
MPN: 120098
KEIN RÜCKSCHLAGVENTIL
aus £90,59
aus £90,59
# 012
MPN: 122735
UNTERSTÜTZUNG FÜR PUMPEN
aus £59,64
aus £59,64
# 013
MPN: 10902221
SCHRAUBEN
aus £0,58
aus £0,58
# 014
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 015
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 016
MPN: 60659100
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 0-166-1-039-50 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 103549
GUMMIBUCHSE
aus £0,75
aus £0,75
# 018
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 019
MPN: 10902421
SCHRAUBEN
aus £0,54
aus £0,54
# 020
MPN: 127494
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 102947
UNTERLAGE
aus £7,35
aus £7,35
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 024
MPN: 127494
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 12643724
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 113978
AKKUMULATOR
Für A1
aus £260,63
aus £260,63
# 026
MPN: 125135
AKKUMULATOR
Nicht für A1
aus £174,71
aus £174,71
# 027
MPN: 113674
AKKUMULATOR-HALTESCHELLE
Für A1
aus £17,54
aus £17,54
# 027
MPN: 122846
AKKUMULATOR-HALTESCHELLE
Nicht für A1
aus £56,13
aus £56,13
# 028
MPN: 10376111
SCHRAUBEN
aus £0,47
aus £0,47
# 029
MPN: 14089311
Vierkantmutter
aus £0,47
aus £0,47
# 030
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 031
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 032
MPN: 125216
AKKUMULATORVERBINDUNG
Für A1
aus £10,60
aus £10,60
# 032
MPN: 125217
AKKUMULATORVERBINDUNG
Nicht für A1
aus £76,70
aus £76,70
# 033
MPN: 122736
VERBINDUNGSHÜLSE DES PUMPENTANKS
aus £83,12
aus £83,12
# 034
MPN: 13000390
KLEMME
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 123785

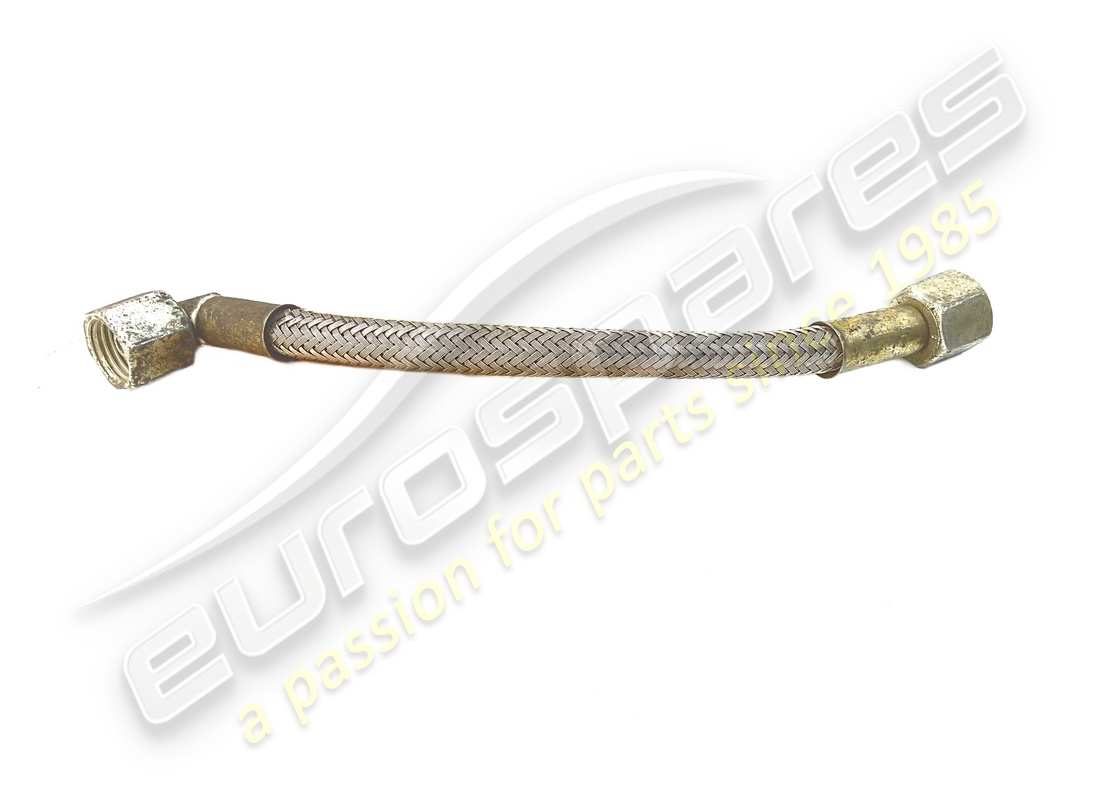

RECHTER SCHLAUCH
aus £416,39
aus £416,39
# 036
MPN: 124155

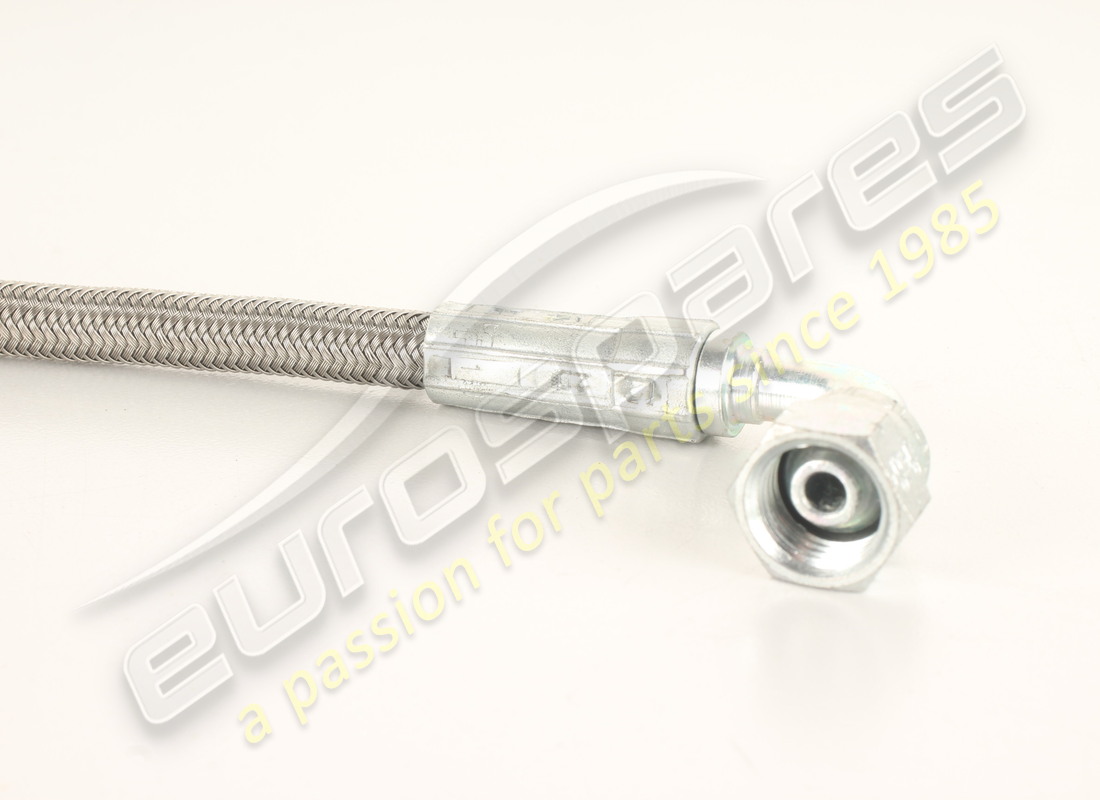

LINKER SCHLAUCH
aus £176,58
aus £176,58
# 037
MPN: 10183217
Ablassschraube
Ersetzung
Ersetzung
# 038
MPN: 11270160
Dichtung
aus £0,98
aus £0,98
# 039
MPN: 123790
ANSCHLUSS DER PUMPE ZUM RECHTEN AKKUMULATOR. ROHR
aus £75,80
aus £75,80
# 040
MPN: 123791
ANSCHLUSS DER PUMPE ZUM LINKEN AKKUMULATOR. ROHR
aus £96,68
aus £96,68
# 041
MPN: 125215
UNION
aus £20,42
aus £20,42
# 043
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 044
MPN: 123789
Akkumulator-zu-Filter-Anschluss. ROHR
Für A1
aus £12,64
aus £12,64
# 044
MPN: 125199
AKKUMULATOR AN FILTERVERBINDUNG, ROHR
Nicht für A1
aus £225,10
aus £225,10
# 045
MPN: 123792
ROHR, DAS DEN FILTER MIT DEM RECHTEN DOSIERGERÄT VERBINDET
Für A1
aus £14,15
aus £14,15
# 045
MPN: 125784
ROHR, DAS DEN FILTER MIT DEM RECHTEN DOSIERGERÄT VERBINDET
Nicht für A1
aus £117,41
aus £117,41
# 046
MPN: 123793
ROHR, DAS FILTER MIT LINKEM DOSIERGERÄT VERBINDET
Für A1
aus £28,55
aus £28,55
# 046
MPN: 125785
ROHR, DAS FILTER MIT LINKEM DOSIERGERÄT VERBINDET
Nicht für A1
aus £164,63
aus £164,63
# 047
MPN: 113977

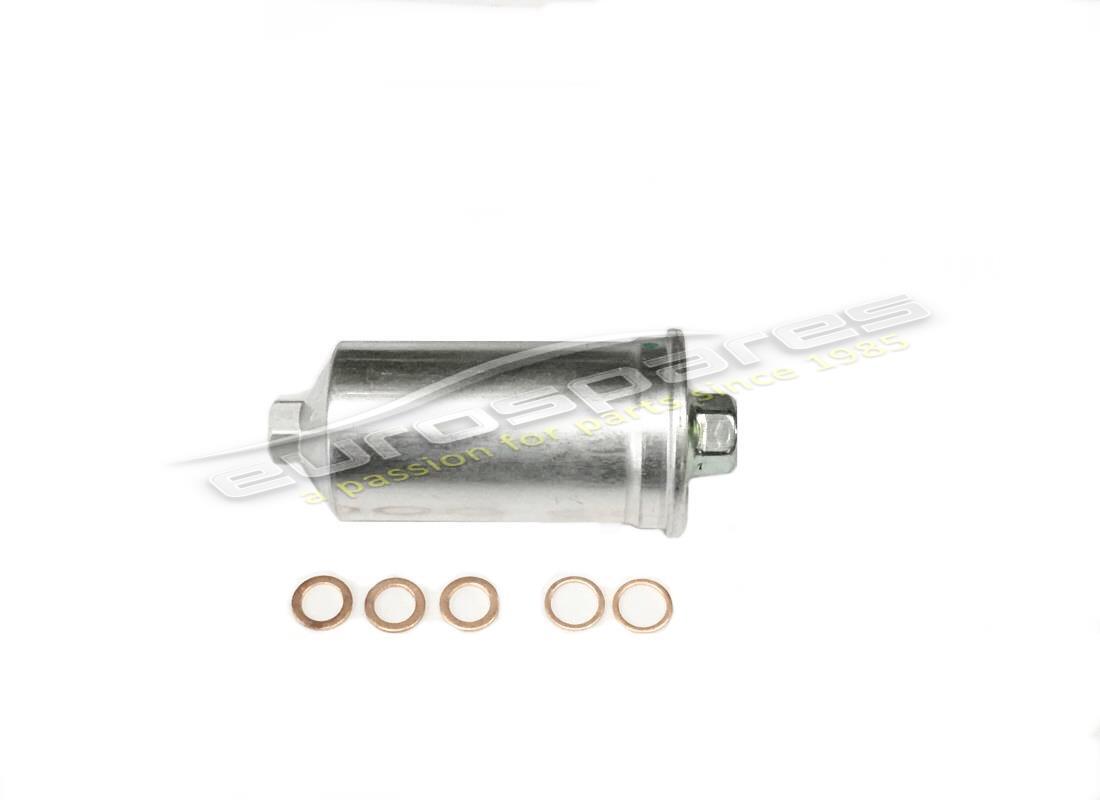

KRAFTSTOFFFILTER
Für A1
aus £34,99
aus £34,99
# 047
MPN: 117792
KRAFTSTOFFFILTER
aus £28,00
aus £28,00
# 048
MPN: 109797
ANSCHLUSS AUF DER LIEFERSEITE
aus £19,68
aus £19,68
# 049
MPN: 11270160
Dichtung
aus £1,01
aus £1,01
# 050
MPN: 109889
VERBINDUNG AUF DER FÜHRUNGSSEITE
aus £68,13
aus £68,13
# 051
MPN: 10280060
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 052
MPN: 113909
KLEMME
Für A1
# 052
MPN: 126352
KLEMME
Nicht für A1
aus £11,70
aus £11,70
# 053
MPN: 104030
NUSS
Für A1
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 053
MPN: 12574521
NUSS
Nicht für A1
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 12574511
# 054
MPN: 12646721
Scheibe
Für A1
# 054
MPN: 13550401
Scheibe
Nicht für A1
aus £0,71
aus £0,71
# 055
MPN: 122790
FILTER AM TANK
Ersetzung
Ersetzung
# 056
MPN: 122791
Strumpfbandfeder
aus £1,26
aus £1,26
# 057
MPN: 116270
TANKS-VERBINDUNGSHÜLSE
aus £57,98
aus £57,98
Dieses Teil ersetzt die Teilenummer 121487
# 058
MPN: 108785
KLEMME
Nach Erschöpfung Nr. verwenden. 12173890
Ersetzung
Ersetzung
# 059
MPN: 10902321
SCHRAUBEN
Nicht für A1
aus £0,71
aus £0,71
# 060
MPN: 12575411
NUSS
Nicht für A1
Ersetzung
Ersetzung
-part-diagram-008.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFTANKS (NICHT FÜR USA UND SÜDAFRIKA) TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFTANKS (FÜR USA UND SÜDAFRIKA) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI TESTAROSSA (1987) ANTI-VERDUNSTUNGS-EMISSIONSKONTROLLSYSTEM (FÜR USA UND SÜDAFRIKA) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFVERTEILERLEITUNGEN (K-JETRONIC-SYSTEM) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFVERTEILERLEITUNGEN (KE-JETRONIC-SYSTEM) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFEINSPRITZSYSTEM – VENTILE UND LEITUNGEN TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI TESTAROSSA (1987) SEKUNDÄRLUFTPUMPE UND LEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI TESTAROSSA (1987) LUFTEINSPRITZUNG UND LEITUNGEN (FÜR CH UND SA) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI TESTAROSSA (1987) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI TESTAROSSA (1987) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI TESTAROSSA (1987) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI TESTAROSSA (1987) ABGASANLAGE (NICHT FÜR US-SA UND CH87) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI TESTAROSSA (1987) ABGASANLAGE (FÜR USA – SA UND CH87) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI TESTAROSSA (1987) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI TESTAROSSA (1987) SCHMIERUNG TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI TESTAROSSA (1987) SCHMIERUNG – PUMPEN UND ÖLFILTER TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI TESTAROSSA (1987) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI TESTAROSSA (1987) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI TESTAROSSA (1987) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI TESTAROSSA (1987) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI TESTAROSSA (1987) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI TESTAROSSA (1987) GETRIEBEGETRIEBE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI TESTAROSSA (1987) GETRIEBE – HALTERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI TESTAROSSA (1987) GETRIEBE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI TESTAROSSA (1987) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI TESTAROSSA (1987) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI TESTAROSSA (1987) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI TESTAROSSA (1987) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI TESTAROSSA (1987) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI TESTAROSSA (1987) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI TESTAROSSA (1987) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI TESTAROSSA (1987) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI TESTAROSSA (1987) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI TESTAROSSA (1987) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI TESTAROSSA (1987) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI TESTAROSSA (1987) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI TESTAROSSA (1987) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI TESTAROSSA (1987) HINTERRADAUFHÄNGUNG – QUERLENKER UND STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI TESTAROSSA (1987) RÄDER TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI TESTAROSSA (1987) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI TESTAROSSA (1987) DERZEITIGE GENERATION TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI TESTAROSSA (1987) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI TESTAROSSA (1987) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI TESTAROSSA (1987) KUPPLUNGSFREIGABESTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI TESTAROSSA (1987) BREMSHYDRAULIKSYSTEM – GASPEDALSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI TESTAROSSA (1987) KÖRPER - EXTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI TESTAROSSA (1987) KÖRPER - EXTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI TESTAROSSA (1987) KÖRPER – INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI TESTAROSSA (1987) HINTERER RAHMEN TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI TESTAROSSA (1987) EXTERNE ENDBEARBEITUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI TESTAROSSA (1987) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI TESTAROSSA (1987) GEPÄCKRAUMTEPPICH UND ISOLIERPLATTEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI TESTAROSSA (1987) FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI TESTAROSSA (1987) HECKHAUBE TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI TESTAROSSA (1987) TÜR TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI TESTAROSSA (1987) TÜR - SCHLIEßVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI TESTAROSSA (1987) TÜR – ELEKTRISCHES FENSTER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI TESTAROSSA (1987) WINDOWS TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI TESTAROSSA (1987) ZUBEHÖR UND VERZIERUNGEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI TESTAROSSA (1987) SITZE UND TEPPICHE TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI TESTAROSSA (1987) DASHBOARD (NICHT FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-116a.webp "FERRARI TESTAROSSA (1987) DASHBOARD (FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI TESTAROSSA (1987) ZENTRALTUNNEL (NICHT FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-117a.webp "FERRARI TESTAROSSA (1987) ZENTRALTUNNEL (FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI TESTAROSSA (1987) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (NICHT FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-118a.webp "FERRARI TESTAROSSA (1987) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (FÜR US-VERSION MJ 1987) TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI TESTAROSSA (1987) HEBEVORRICHTUNG FÜR FRONTSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI TESTAROSSA (1987) LAMPEN TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI TESTAROSSA (1987) ELEKTRONISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI TESTAROSSA (1987) VENTILE UND ELEKTROMAGNETISCHE SCHALTER TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI TESTAROSSA (1987) ELEKTRISCHE STEUERUNGEN FÜR KE – JETRONIC UND AUSPUFF TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI TESTAROSSA (1987) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI TESTAROSSA (1987) HEIZEINHEIT TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI TESTAROSSA (1987) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI TESTAROSSA (1987) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI TESTAROSSA (1987) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI TESTAROSSA (1987) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI TESTAROSSA (1987) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI TESTAROSSA (1987) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
