049 - Klimaanlage

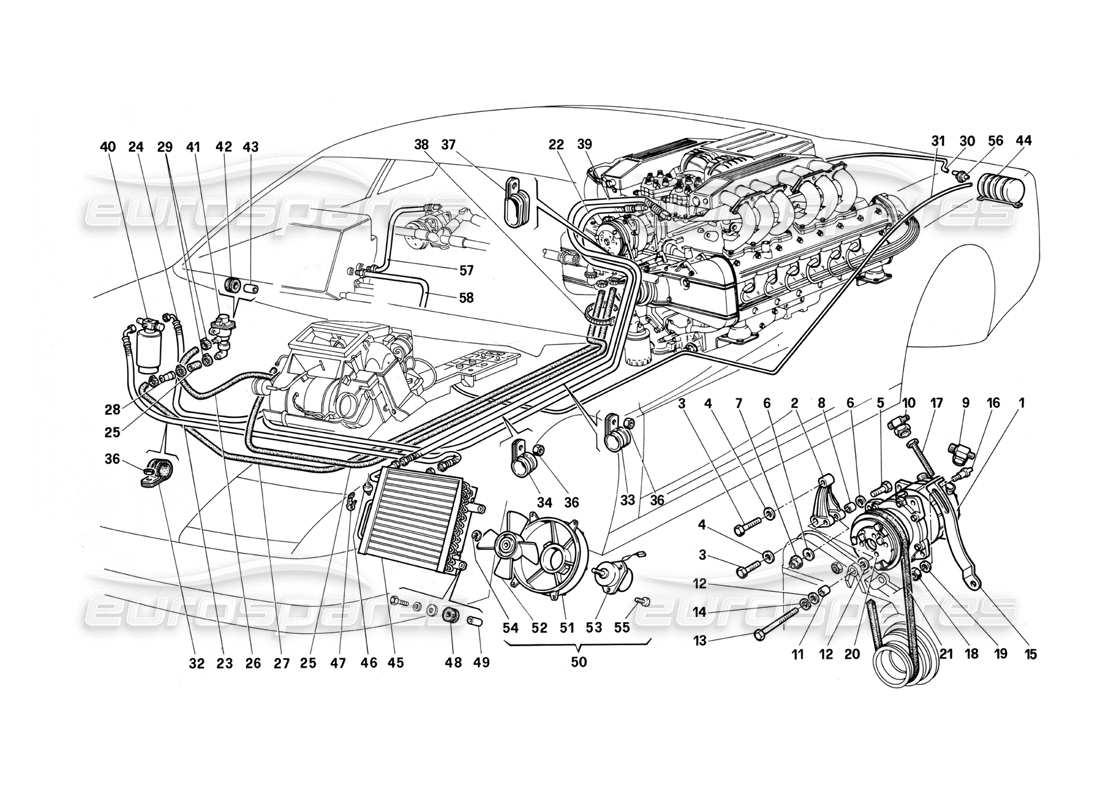

Ferrari Testarossa (1987) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 123205
Kompressor
aus £838,03
aus £838,03
# 002
MPN: 122963
KOMPRESSORUNTERSTÜTZUNG
aus £40,30
aus £40,30
# 003
MPN: 121537
SCHRAUBEN
aus £2,81
aus £2,81
Dieses Teil ersetzt die Teilenummer 121573
# 004
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 11288021
SCHRAUBEN
Ersetzung
Ersetzung
# 006
MPN: 14496601
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 12574511
NUSS
Ersetzung
Ersetzung
# 008
MPN: 123180
ABSTANDSHALTER
aus £1,50
aus £1,50
# 009
MPN: 124233
EINNAHMEVEREIN
Bis Motornr. ......…, und für die USA
# 009
MPN: 127786
EINNAHMEVEREIN
Ab Motor-Nr. ......…, und nicht für die USA
aus £61,37
aus £61,37
# 010
MPN: 126928
AUSGANGSVERBINDUNG
aus £42,37
aus £42,37
# 011
MPN: 121100
BUCHSE AM KURBELGEHÄUSEDECKEL
aus £2,11
aus £2,11
# 012
MPN: 103025
Scheibe
aus £23,18
aus £23,18
# 013
MPN: 15541721
SCHRAUBEN
aus £0,91
aus £0,91
# 014
MPN: 106854
Scheibe
Ersetzung
Ersetzung
# 015
MPN: 123181
SPANNUNGSEINSTELLHALTER
aus £45,86
aus £45,86
# 016
MPN: 123188
STIFT ZUM EINSTELLEN DER HALTERUNG
aus £214,77
aus £214,77
# 017
MPN: 125668
SPANNUNGSEINSTELLSCHRAUBE
aus £1,56
aus £1,56
# 018
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104125
# 019
MPN: 14496501
Scheibe
aus £0,91
aus £0,91
# 020
MPN: 123813
ELEKTROMAGNETISCHES VERBINDUNG
aus £677,89
aus £677,89
# 021
MPN: 122973
KOMPRESSORRIEMEN
aus £41,41
aus £41,41
Dieses Teil ersetzt die Teilenummer 122417 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 124022
SCHLAUCH VOM KOMPRESSOR ZUM KONDENSATOR
aus £457,61
aus £457,61
# 023
MPN: 124023
SCHLAUCH VOM KONDENSATOR ZUM FILTER
Linkslenker
aus £78,86
aus £78,86
# 023
MPN: 125441
SCHLAUCH VOM KONDENSATOR ZUM FILTER
Rechtslenker
aus £69,29
aus £69,29
# 024
MPN: 124024
SCHLAUCH VOM FILTER ZUM KÜHLER
Linkslenker
aus £140,99
aus £140,99
# 024
MPN: 130918
SCHLAUCH VOM FILTER ZUM KÜHLER
Rechtslenker
aus £34,28
aus £34,28
# 025
MPN: 124027
SCHLAUCH VOM MOTOR ZUR HEIZUNG
aus £69,91
aus £69,91
# 026
MPN: 125445
SCHLAUCH VOM HEIZGERÄT ZUM VENTIL
Rechtslenker
aus £61,53
aus £61,53
# 026
MPN: 61615000
SCHLAUCH VOM HEIZGERÄT ZUM VENTIL
Linkslenker
aus £60,83
aus £60,83
# 027
MPN: 124029
SCHLAUCH VOM VENTIL ZUM MOTOR
aus £121,88
aus £121,88
# 028
MPN: 124030
Untermaßring aus Metall
aus £5,72
aus £5,72
# 029
MPN: 13000490
KLEMME
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 124031
SCHLAUCH VOM MOTOR ZUM VAKUUMBEHÄLTER
Nicht für uns
aus £7,58
aus £7,58
# 030
MPN: 127455
SCHLAUCH VOM MOTOR ZUM VAKUUMBEHÄLTER
Für uns
# 031
MPN: 124032
SCHLAUCH VOM RESERVOIR ZUM
aus £25,06
aus £25,06
# 032
MPN: 10441490
SCHLAUCHBEFESTIGUNGSHALTER
aus £0,51
aus £0,51
# 033
MPN: 10441890
SCHLAUCHBEFESTIGUNGSHALTER
aus £0,53
aus £0,53
# 034
MPN: 119463
SCHLAUCHBEFESTIGUNGSHALTER
aus £29,85
aus £29,85
# 035
MPN: 125003
ÄRMEL
aus £17,53
aus £17,53
# 036
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 61712500
SCHLAUCHBEFESTIGUNGSHALTER
aus £1,09
aus £1,09
# 038
MPN: 125527
SCHLAUCHHALTERSCHELLE
aus £1,30
aus £1,30
# 039
MPN: 124670
SCHLAUCH, VERDAMPFER – KOMPRESSOR
Für Einlassanschluss Nr. 124333
aus £93,73
aus £93,73
# 039
MPN: 127787
SCHLAUCH VOM VERDAMPFER ZUM KOMPRESSOR
Für Ansaugstutzen Nr. 127786 – Nicht für die USA
aus £166,57
aus £166,57
Dieses Teil ersetzt die Teilenummer 125446 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 129101
TROCKNERFILTER
aus £156,78
aus £156,78
Dieses Teil ersetzt die Teilenummer 114730 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 129101/A
TROCKNERFILTER
aus £104,52
aus £104,52
Dieses Teil ersetzt die Teilenummer 129101, die wir auf Lager haben - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 129102
PRESSOSTAT
Für Filter 129101
aus £37,27
aus £37,27
Dieses Teil ersetzt die Teilenummer 114730/S - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 61079000
ELEKTROMAGNETISCHES VENTIL
aus £1.697,63
aus £1.697,63
Dieses Teil ersetzt die Teilenummer 63241600
# 042
MPN: 103549
GUMMIBUSCH
aus £0,74
aus £0,74
# 043
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 044
MPN: 61642700
VAKUUMBEHÄLTER KOMPLETT MIT VENTIL
aus £191,49
aus £191,49
Dieses Teil ersetzt die Teilenummer 60662500 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 61400300

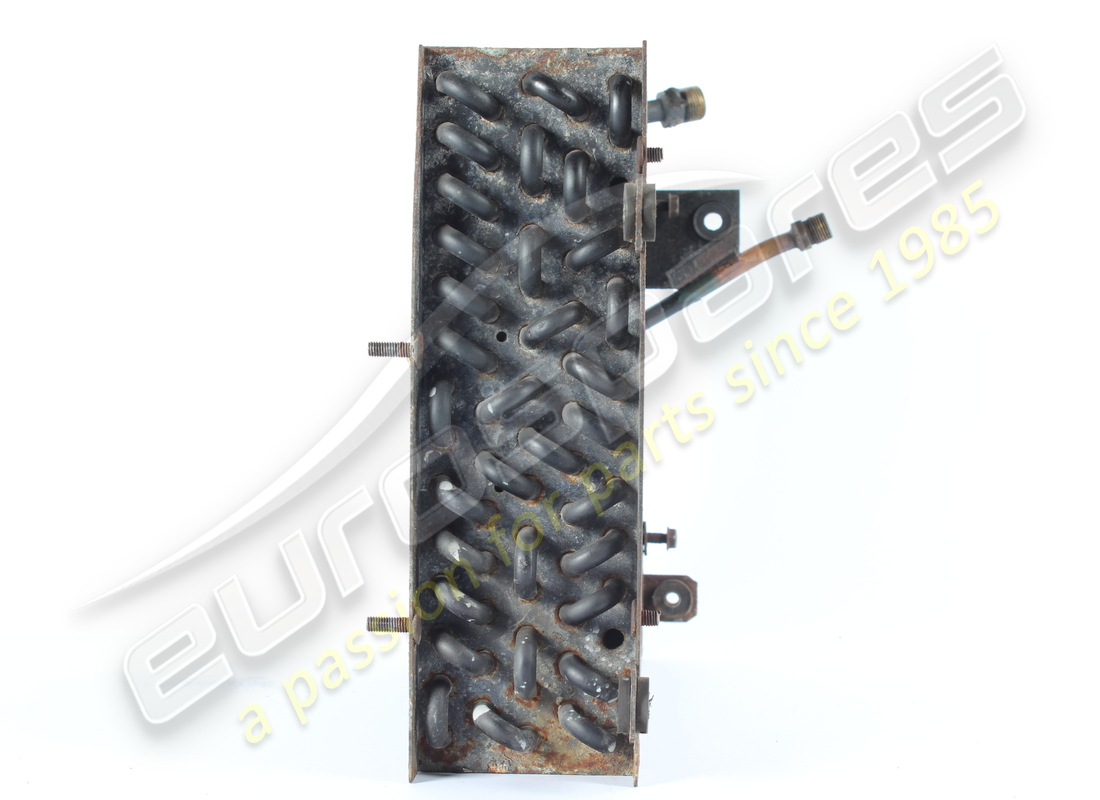

KONDENSATOR
aus £569,89
aus £569,89
KONDENSATOR Genuine Ferrari Teil – Beschädigt auf Lager
Der Sensor ist vom Rohr abgebrochen und zwei Bolzen sind zerbrochen.
Der Sensor ist vom Rohr abgebrochen und zwei Bolzen sind zerbrochen.
# 046
MPN: 61047900
BIMETALLISCHER THERMOKONTAKT
Ersetzung
Ersetzung
# 047
MPN: 60815000
CLIP
aus £2,00
aus £2,00
# 048
MPN: 103549
GUMMIBUSCH
aus £0,74
aus £0,74
# 049
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 050
MPN: 124040

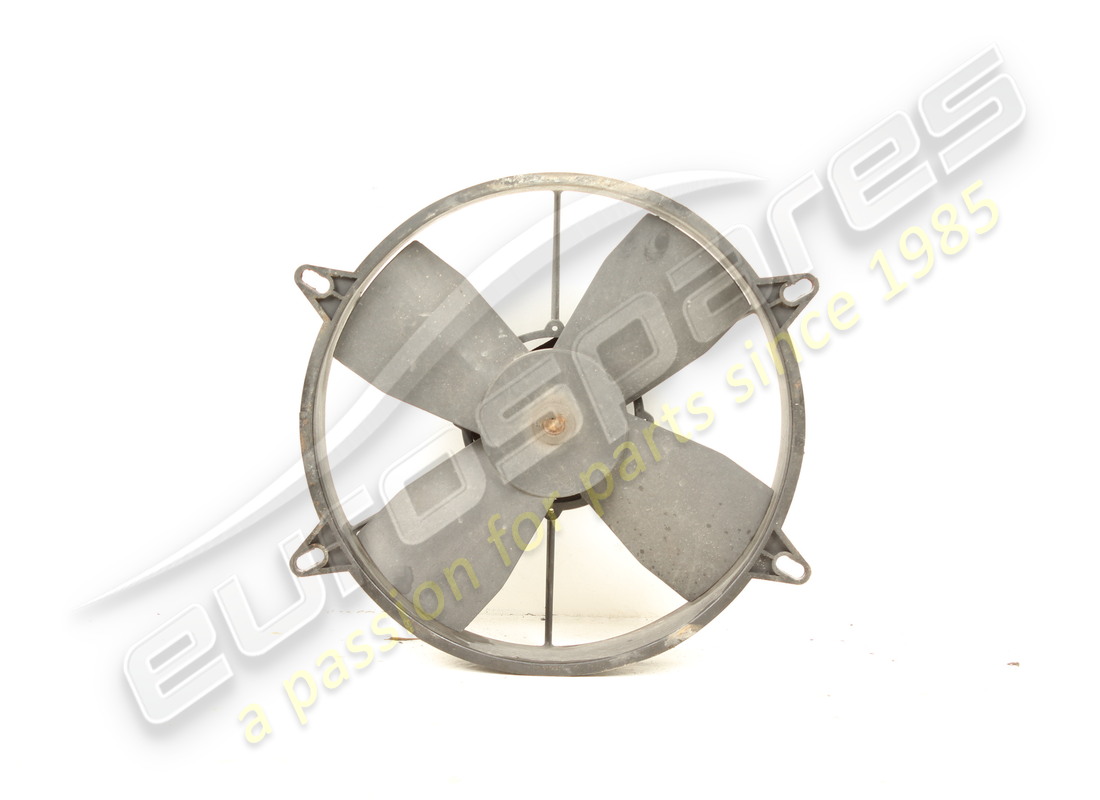

LÜFTERMONTAGE
Für A1 - U6 - S6 - C6
aus £71,15
aus £71,15
# 050
MPN: 176447
LÜFTERMONTAGE
Für B1 - U7 S7 - C7
aus £164,74
aus £164,74
Dieses Teil ersetzt die Teilenummer 124040, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 60870300
LUFTFÖRDERER
aus £131,55
aus £131,55
# 052
MPN: 122953
LÜFTER
aus £63,41
aus £63,41
# 053
MPN: 117546

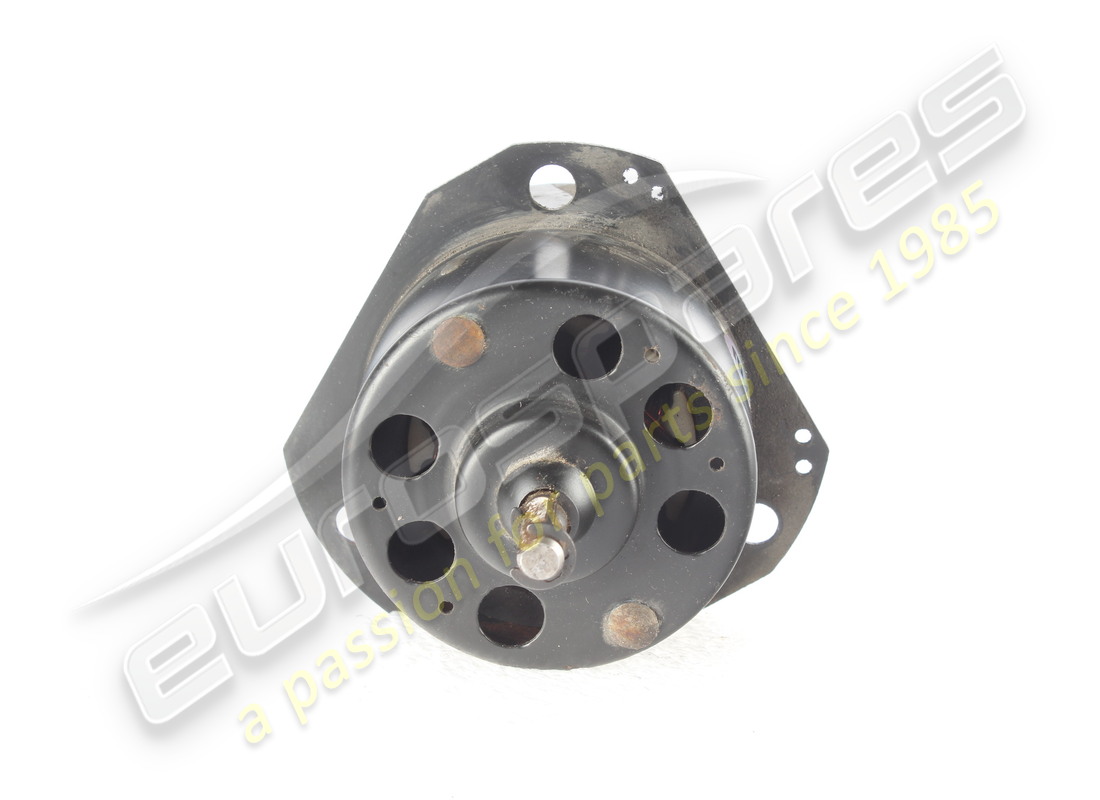

MOTOR
aus £463,62
aus £463,62
# 054
MPN: 11087876
STOPPRING
aus £0,47
aus £0,47
# 055
MPN: 123298
SCHRAUBEN
aus £0,47
aus £0,47
# 056
MPN: 61653800
EINFACHWIRKENDES VENTIL
Ersetzung
Ersetzung
# 057
MPN: 125851
SCHLAUCHTAUSCHER-KOMPRESSOR
Für uns
aus £74,73
aus £74,73
# 058
MPN: 125852
SCHLAUCH VERDAMPFER-AUSTAUSCHER
Für uns
aus £460,93
aus £460,93
-part-diagram-050.webp "FERRARI TESTAROSSA (1987) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI TESTAROSSA (1987) KUPPLUNGSFREIGABESTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI TESTAROSSA (1987) BREMSHYDRAULIKSYSTEM – GASPEDALSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI TESTAROSSA (1987) KÖRPER - EXTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI TESTAROSSA (1987) KÖRPER - EXTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI TESTAROSSA (1987) KÖRPER – INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI TESTAROSSA (1987) HINTERER RAHMEN TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI TESTAROSSA (1987) EXTERNE ENDBEARBEITUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI TESTAROSSA (1987) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI TESTAROSSA (1987) GEPÄCKRAUMTEPPICH UND ISOLIERPLATTEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI TESTAROSSA (1987) FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI TESTAROSSA (1987) HECKHAUBE TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI TESTAROSSA (1987) TÜR TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI TESTAROSSA (1987) TÜR - SCHLIEßVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI TESTAROSSA (1987) TÜR – ELEKTRISCHES FENSTER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI TESTAROSSA (1987) WINDOWS TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI TESTAROSSA (1987) ZUBEHÖR UND VERZIERUNGEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI TESTAROSSA (1987) SITZE UND TEPPICHE TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI TESTAROSSA (1987) DASHBOARD (NICHT FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-116a.webp "FERRARI TESTAROSSA (1987) DASHBOARD (FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI TESTAROSSA (1987) ZENTRALTUNNEL (NICHT FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-117a.webp "FERRARI TESTAROSSA (1987) ZENTRALTUNNEL (FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI TESTAROSSA (1987) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (NICHT FÜR US-VERSION MY 1987) TEILEDIAGRAMM")
-part-diagram-118a.webp "FERRARI TESTAROSSA (1987) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (FÜR US-VERSION MJ 1987) TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI TESTAROSSA (1987) HEBEVORRICHTUNG FÜR FRONTSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI TESTAROSSA (1987) LAMPEN TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI TESTAROSSA (1987) ELEKTRONISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI TESTAROSSA (1987) VENTILE UND ELEKTROMAGNETISCHE SCHALTER TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI TESTAROSSA (1987) ELEKTRISCHE STEUERUNGEN FÜR KE – JETRONIC UND AUSPUFF TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI TESTAROSSA (1987) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI TESTAROSSA (1987) HEIZEINHEIT TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI TESTAROSSA (1987) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI TESTAROSSA (1987) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI TESTAROSSA (1987) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI TESTAROSSA (1987) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI TESTAROSSA (1987) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI TESTAROSSA (1987) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFTANKS (NICHT FÜR USA UND SÜDAFRIKA) TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFTANKS (FÜR USA UND SÜDAFRIKA) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI TESTAROSSA (1987) ANTI-VERDUNSTUNGS-EMISSIONSKONTROLLSYSTEM (FÜR USA UND SÜDAFRIKA) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFVERTEILERLEITUNGEN (K-JETRONIC-SYSTEM) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFVERTEILERLEITUNGEN (KE-JETRONIC-SYSTEM) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI TESTAROSSA (1987) KRAFTSTOFFEINSPRITZSYSTEM – VENTILE UND LEITUNGEN TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI TESTAROSSA (1987) SEKUNDÄRLUFTPUMPE UND LEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI TESTAROSSA (1987) LUFTEINSPRITZUNG UND LEITUNGEN (FÜR CH UND SA) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI TESTAROSSA (1987) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI TESTAROSSA (1987) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI TESTAROSSA (1987) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI TESTAROSSA (1987) ABGASANLAGE (NICHT FÜR US-SA UND CH87) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI TESTAROSSA (1987) ABGASANLAGE (FÜR USA – SA UND CH87) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI TESTAROSSA (1987) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI TESTAROSSA (1987) SCHMIERUNG TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI TESTAROSSA (1987) SCHMIERUNG – PUMPEN UND ÖLFILTER TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI TESTAROSSA (1987) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI TESTAROSSA (1987) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI TESTAROSSA (1987) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI TESTAROSSA (1987) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI TESTAROSSA (1987) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI TESTAROSSA (1987) GETRIEBEGETRIEBE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI TESTAROSSA (1987) GETRIEBE – HALTERUNGEN UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI TESTAROSSA (1987) GETRIEBE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI TESTAROSSA (1987) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI TESTAROSSA (1987) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI TESTAROSSA (1987) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI TESTAROSSA (1987) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI TESTAROSSA (1987) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI TESTAROSSA (1987) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI TESTAROSSA (1987) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI TESTAROSSA (1987) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI TESTAROSSA (1987) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI TESTAROSSA (1987) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI TESTAROSSA (1987) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI TESTAROSSA (1987) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI TESTAROSSA (1987) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI TESTAROSSA (1987) HINTERRADAUFHÄNGUNG – QUERLENKER UND STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI TESTAROSSA (1987) RÄDER TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI TESTAROSSA (1987) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI TESTAROSSA (1987) DERZEITIGE GENERATION TEILEDIAGRAMM")
