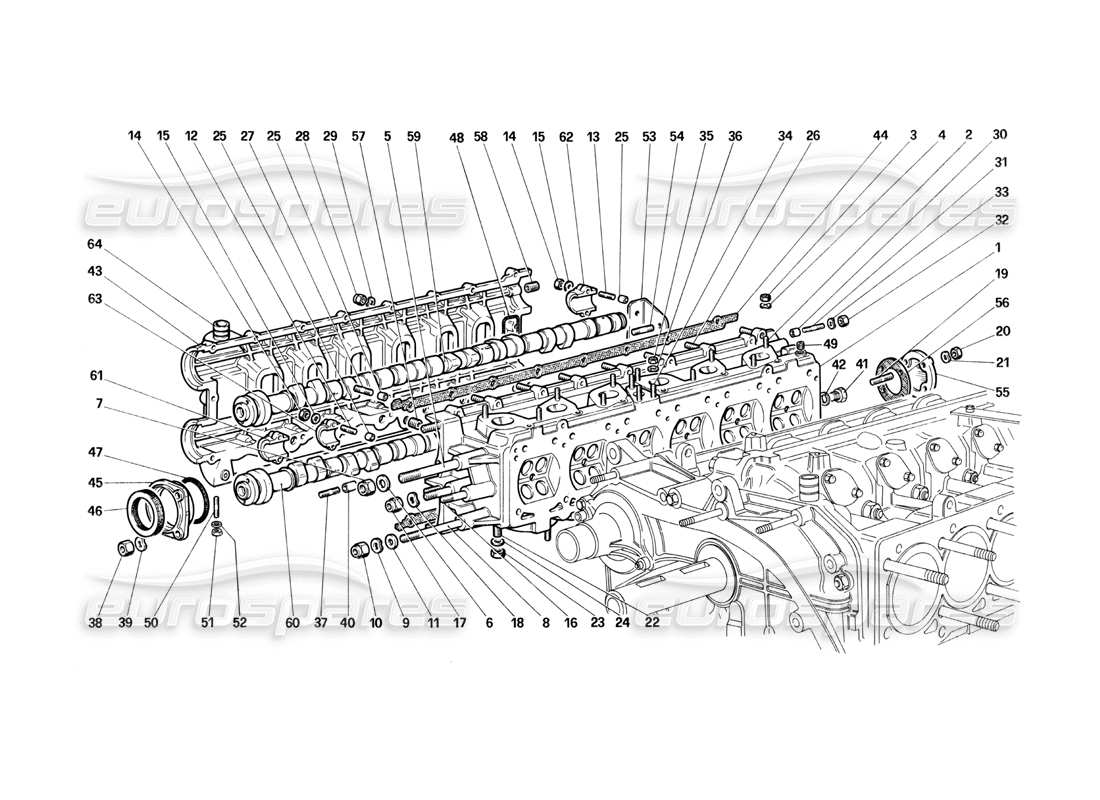

003 - Zylinderkopf (rechts)
Ferrari Testarossa (1990) Cylinder Head (Right) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 123064
RECHTER ZYLINDERKOPF, KOMPLETT.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 121440 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 12354524
ZUCHT
aus £16,02
aus £16,02
Dieses Teil ersetzt die Teilenummer 12354521
# 003
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 11194071
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 13953121
ZUCHT
Ersetzung
Ersetzung
# 006
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 12575611
NUSS
Ersetzung
Ersetzung
# 008
MPN: 13970321
ZUCHT
Für B1 und CAT.
Ersetzung
Ersetzung
# 008
MPN: 13970421
ZUCHT
Für USA – CH und SA
Ersetzung
Ersetzung
# 009
MPN: 12604471
Scheibe
aus £0,47
aus £0,47
# 010
MPN: 16104411
NUSS
aus £0,54
aus £0,54
# 011
MPN: 128010
Scheibe
aus £2,16
aus £2,16
# 012
MPN: 102735
BOLZEN FÜR INNENKAPPEN
aus £16,61
aus £16,61
Dieses Teil ersetzt die Teilenummer 4146561
# 013
MPN: 102754
BOLZEN FÜR AUSSENKAPPEN
aus £5,00
aus £5,00
# 014
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 015
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 016
MPN: 13543421
STUD (GÜRTELSTRECKER)
Ersetzung
Ersetzung
# 017
MPN: 101139
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104425
# 018
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 019
MPN: 13541021
ZUCHT
Ersetzung
Ersetzung
# 020
MPN: 101741
NUSS
# 021
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 13543521
ZUCHT
Ersetzung
Ersetzung
# 023
MPN: 114748
NUSS
Bei alternativer Nutzung Nr. 124525
aus £9,27
aus £9,27
# 024
MPN: 106852
Scheibe
Für Mutter Nr. 105938
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 102725
DÜBEL
aus £0,61
aus £0,61
# 026
MPN: 13541324
BOLZEN FÜR ABDECKUNGEN
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 13541321
# 027
MPN: 13541421
BOLZEN AUF DÜBEL
Ersetzung
Ersetzung
# 028
MPN: 100044
Überwurfmutter
aus £0,29
aus £0,29
Dieses Teil ersetzt die Teilenummer 151230 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 031
MPN: 13541124
ZUCHT
aus £13,27
aus £13,27
Dieses Teil ersetzt die Teilenummer 13541121
# 032
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 033
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 034
MPN: 13541021
ZUCHT
Ersetzung
Ersetzung
# 035
MPN: 102741
NUSS
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 13541124
ZUCHT
aus £12,54
aus £12,54
Dieses Teil ersetzt die Teilenummer 13541121
# 038
MPN: 102741
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 102725
DÜBEL
aus £0,66
aus £0,66
# 041
MPN: 10300740
WASSERABLASSSCHRAUBE
aus £18,15
aus £18,15

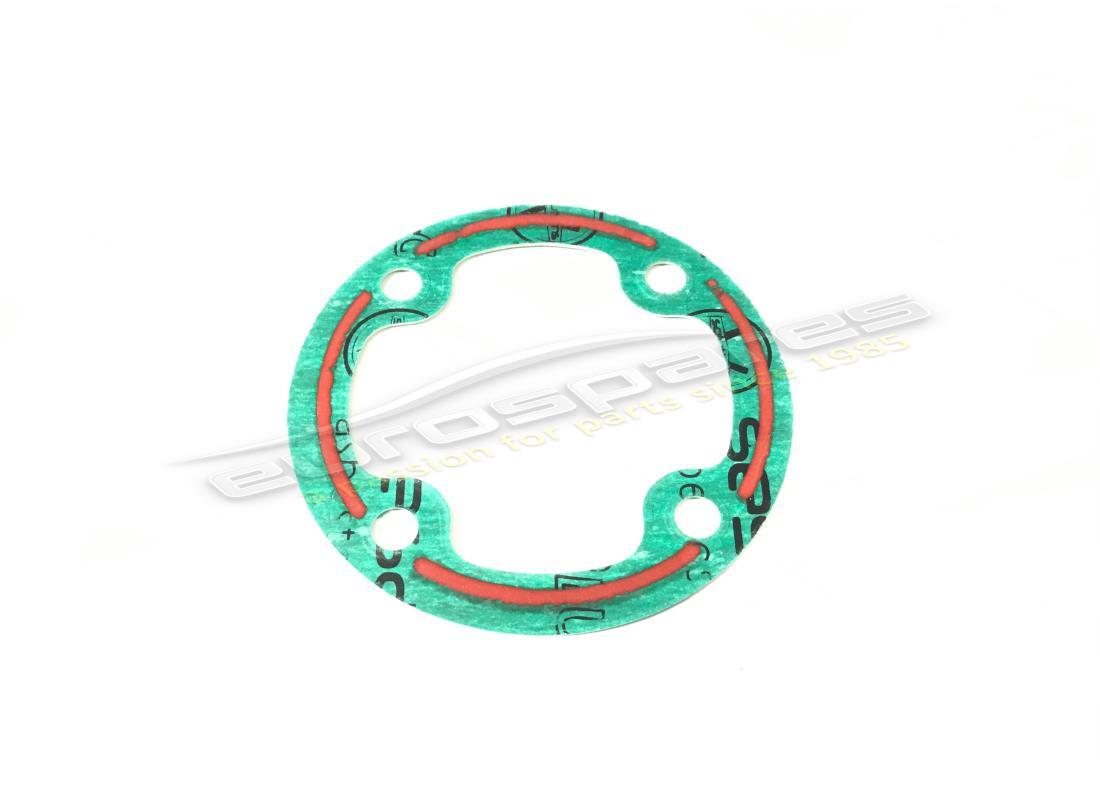

# 042
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 128795
RECHTE NOCKENABDECKUNG

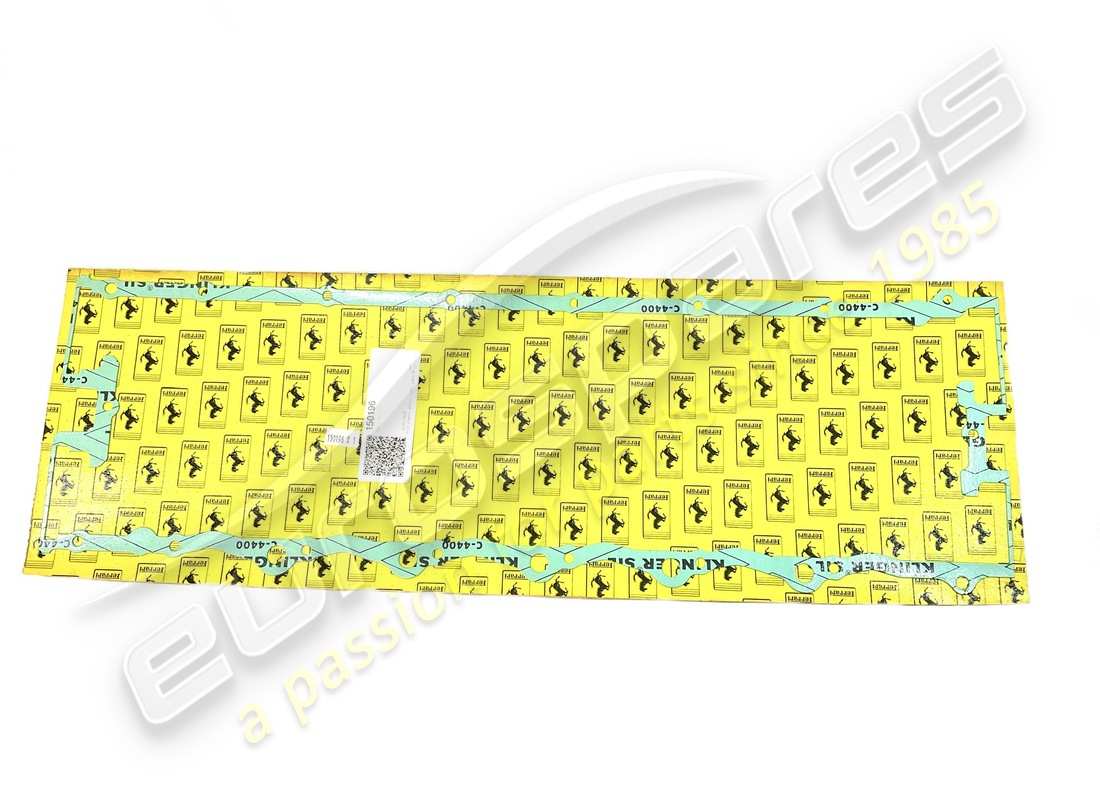

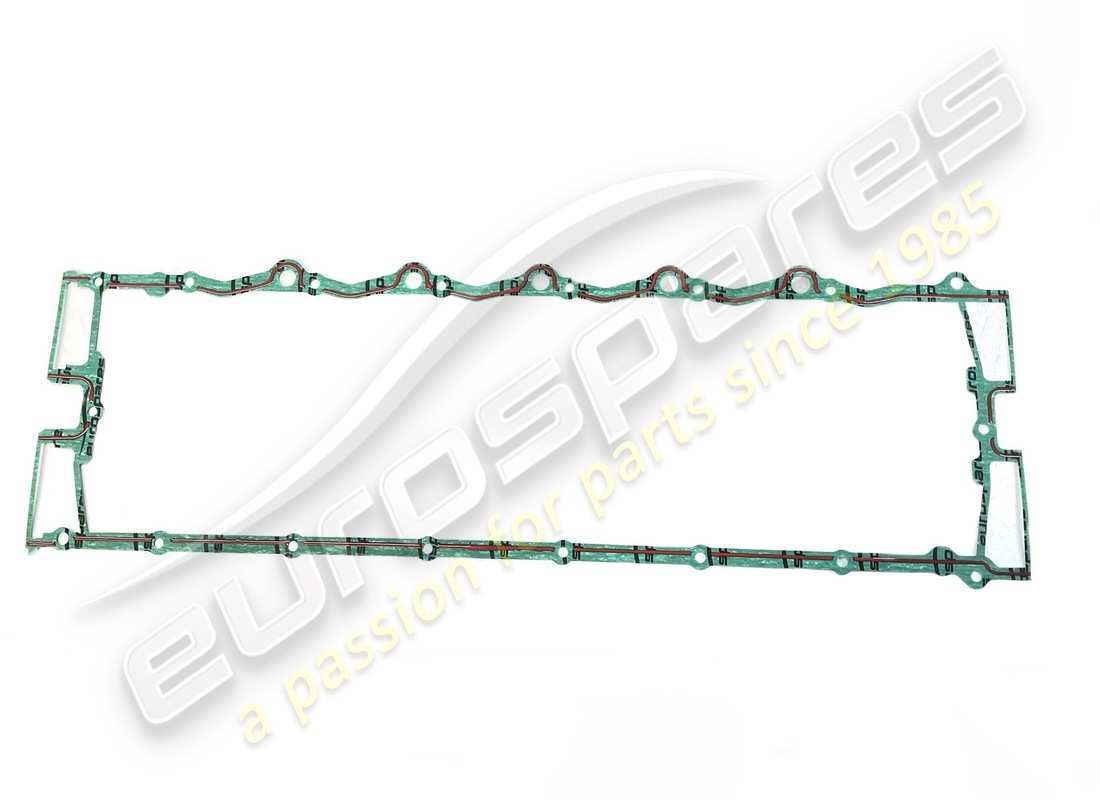

# 044
MPN: 150196
Dichtung
aus £61,02
aus £61,02
Dieses Teil ersetzt die Teilenummer 134948 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 600014950
O-RINGE-SET
# 044
MPN: FCCG014
Nockenwellendeckel-Dichtungssatz
umfasst 1x 150196, 1x 150195, 1x 150075 und 1x 150074
aus £73,06
aus £73,06
# 045
MPN: 121116
VORDERSEITE
aus £119,38
aus £119,38
# 046
MPN: 114639
DICHTUNGSRING
Bei alternativer Nutzung Nr. 128260
aus £20,28
aus £20,28
Dieses Teil ersetzt die Teilenummer 128260
# 047
MPN: 117036
DICHTUNGSRING
aus £5,18
aus £5,18
# 048
MPN: 127649
DICHTUNGSRING
aus £5,60
aus £5,60
# 049
MPN: 14326150
STECKER (8 X 1,25)
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12326150
# 050
MPN: 11500121
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 13540820
# 051
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 052
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 124594
Halterung
aus £137,46
aus £137,46
# 054
MPN: 13541124
ZUCHT
aus £13,27
aus £13,27
Dieses Teil ersetzt die Teilenummer 13541121
# 055
MPN: 103796
HINTERE ABDECKUNG
aus £167,71
aus £167,71

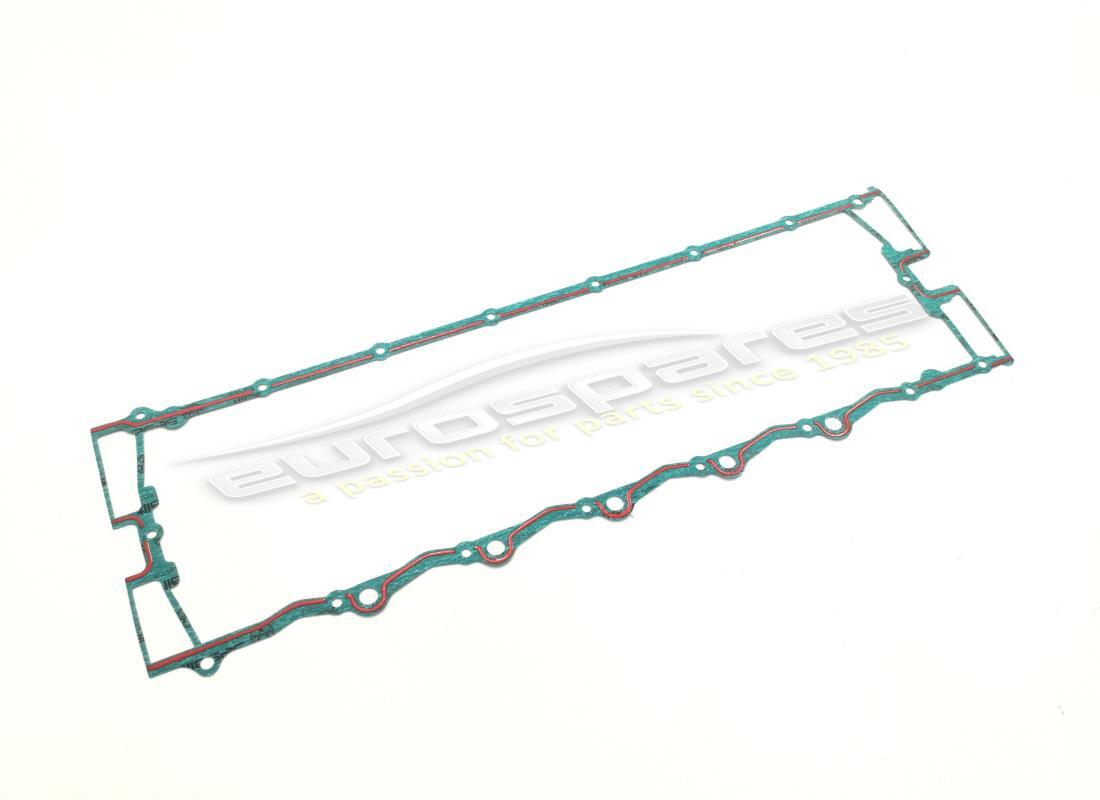

# 056
MPN: 150075
DICHTUNG - OHNE AMIANTHUS
aus £16,34
aus £16,34
Dieses Teil ersetzt die Teilenummer 104694 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 10269750
Stecker
aus £0,99
aus £0,99
Dieses Teil ersetzt die Teilenummer 95184
# 058
MPN: 13525470
HELI - SPULE
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 107333
# 059
MPN: 143957
RECHTE EINLASSNOCKENWELLE, KOMPLETT
Nach Erschöpfung Nr. verwenden. 143957
aus £2.489,60
aus £2.489,60
Dieses Teil ersetzt die Teilenummer 123413

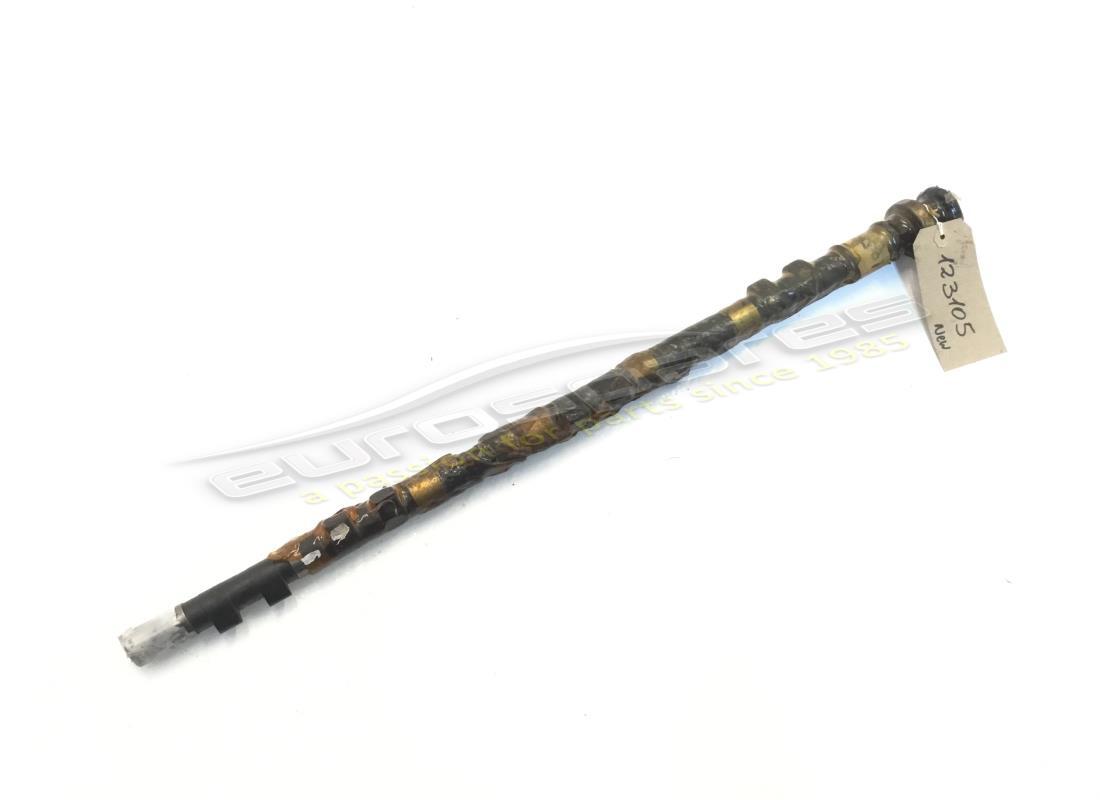

# 060
MPN: 123105
RECHTE AUSPUFFNOCKENWELLE, KOMPLETT
aus £1.522,44
aus £1.522,44
# 061
MPN: 114499
FRONTKAPPE
Mit komplettem Zylinderkopf
# 062
MPN: 114497
HINTERE KAPPE
Mit komplettem Zylinderkopf
# 063
MPN: 126811
ZWISCHENKAP
Mit komplettem Zylinderkopf
# 064
MPN: 102705
UNION
aus £79,26
aus £79,26
-part-diagram-004.webp "FERRARI TESTAROSSA (1990) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI TESTAROSSA (1990) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI TESTAROSSA (1990) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFTANKS (NICHT FÜR USA – SA UND CH88) TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFTANKS (FÜR USA – SA UND CH88) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI TESTAROSSA (1990) ANTI-VERDUNSTUNGS-EMISSIONSKONTROLLSYSTEM (FÜR USA – SA UND CH88) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFVERTEILERLEITUNGEN – KE – JETRONIC SYSTEM TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI TESTAROSSA (1990) ELEKTRISCHE STEUERUNGEN FÜR KE – JETRONIC UND AUSPUFF TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFEINSPRITZSYSTEM – VENTILE UND LEITUNGEN TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI TESTAROSSA (1990) SEKUNDÄRLUFTPUMPE UND LEITUNGEN (FÜR US UND CH88) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI TESTAROSSA (1990) LUFTEINSPRITZUNG UND LEITUNGEN (FÜR CH87 UND CAT) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI TESTAROSSA (1990) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI TESTAROSSA (1990) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI TESTAROSSA (1990) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI TESTAROSSA (1990) ABGASANLAGE (FÜR VERSION B1 - GD1) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI TESTAROSSA (1990) ABGASANLAGE (FÜR US-SA- UND CAT-VERSION) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI TESTAROSSA (1990) SCHLAG AUF TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI TESTAROSSA (1990) SCHMIERUNG TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI TESTAROSSA (1990) SCHMIERUNG – PUMPEN UND ÖLFILTER TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI TESTAROSSA (1990) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI TESTAROSSA (1990) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI TESTAROSSA (1990) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSSTEUERUNG (BIS FAHRZEUGNUMMER 80094 - 80145 CH - 80176 US) TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSSTEUERUNG (AB FAHRZEUG NR. 80095 - 80146 CH - 80177 US) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI TESTAROSSA (1990) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI TESTAROSSA (1990) GETRIEBE – MONTAGE UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI TESTAROSSA (1990) GETRIEBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI TESTAROSSA (1990) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI TESTAROSSA (1990) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI TESTAROSSA (1990) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI TESTAROSSA (1990) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI TESTAROSSA (1990) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI TESTAROSSA (1990) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI TESTAROSSA (1990) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI TESTAROSSA (1990) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI TESTAROSSA (1990) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI TESTAROSSA (1990) LENKSÄULE (BIS FAHRZEUG-NR. 75995) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI TESTAROSSA (1990) LENKSÄULE (VON FAHRZEUG NR. 75997 BIS FAHRZEUG NR. 80422) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI TESTAROSSA (1990) LENKSÄULE (AB WAGENNUMMER 80423) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 75995) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUG NR. 75995) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE (BIS FAHRZEUGNUMMER 75995) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE (AB FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – QUERLENKER UND STOßDÄMPFER (BIS FAHRZEUG NR. 75995) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – QUERLENKER UND STOßDÄMPFER (AB FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI TESTAROSSA (1990) RAD (BIS FAHRZEUG-NR. 75995) TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI TESTAROSSA (1990) RAD (AB WAGENNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI TESTAROSSA (1990) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI TESTAROSSA (1990) DERZEITIGE GENERATION TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI TESTAROSSA (1990) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-058.webp "FERRARI TESTAROSSA (1990) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-059.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-060.webp "FERRARI TESTAROSSA (1990) BREMSHYDRAULIKSYSTEM – GASPEDALSTEUERUNG TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI TESTAROSSA (1990) KÖRPER - EXTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI TESTAROSSA (1990) KÖRPER – INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI TESTAROSSA (1990) KÖRPER – INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI TESTAROSSA (1990) HINTERER RAHMEN TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI TESTAROSSA (1990) EXTERNE ENDBEARBEITUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI TESTAROSSA (1990) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI TESTAROSSA (1990) TEPPICH- UND DÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI TESTAROSSA (1990) FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI TESTAROSSA (1990) HECKHAUBE TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI TESTAROSSA (1990) TÜR TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI TESTAROSSA (1990) TÜR - SCHLIEßVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI TESTAROSSA (1990) TÜR – ELEKTRISCHES FENSTER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI TESTAROSSA (1990) GLAS UND FENSTER TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI TESTAROSSA (1990) ZUBEHÖR UND VERZIERUNGEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI TESTAROSSA (1990) SITZE UND TEPPICHE TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI TESTAROSSA (1990) DASHBOARD (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI TESTAROSSA (1990) DASHBOARD (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI TESTAROSSA (1990) ZENTRALTUNNEL (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI TESTAROSSA (1990) ZENTRALTUNNEL (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI TESTAROSSA (1990) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI TESTAROSSA (1990) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI TESTAROSSA (1990) HEBEVORRICHTUNG FÜR FRONTSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI TESTAROSSA (1990) LAMPEN TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI TESTAROSSA (1990) ELEKTRONISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI TESTAROSSA (1990) VENTILE UND RELAIS TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI TESTAROSSA (1990) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI TESTAROSSA (1990) HEIZEINHEIT TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI TESTAROSSA (1990) ERSATZTEILE-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI TESTAROSSA (1990) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI TESTAROSSA (1990) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
