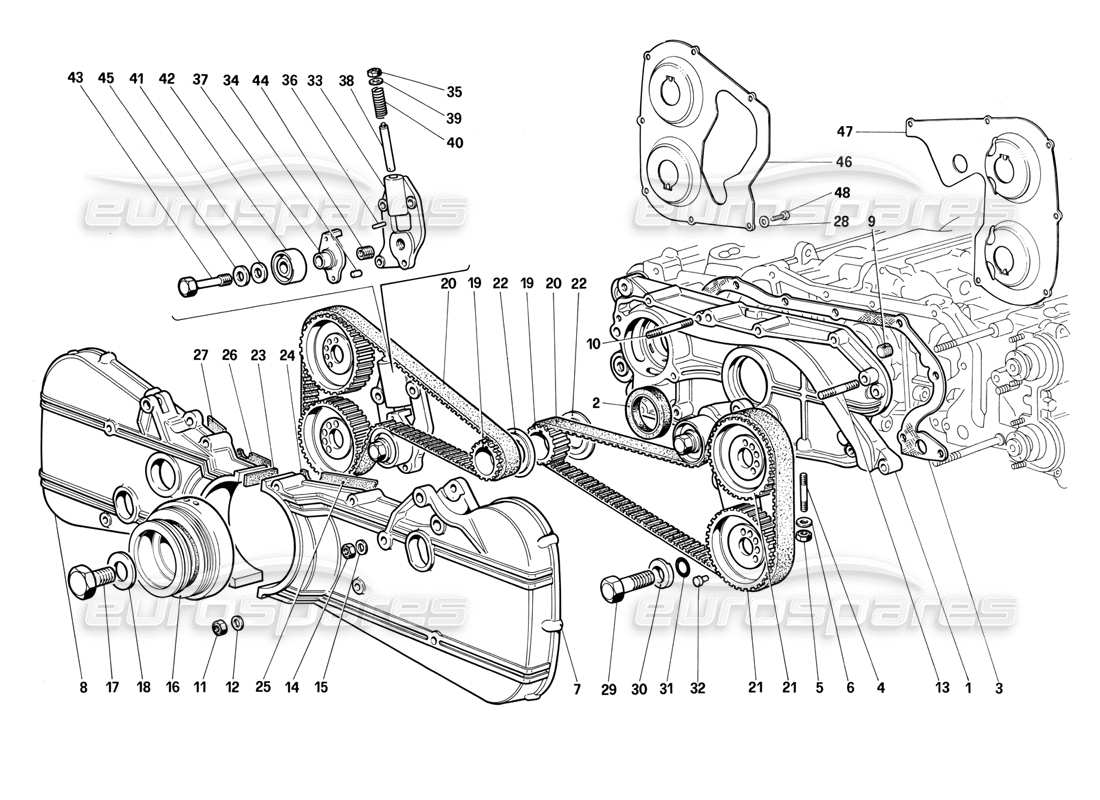

005 - Zeitmesssystem – Steuerung
Ferrari Testarossa (1990) Timing System - Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: OILKTR
MOTORÖLDICHTUNGSSATZ
Das Original-Öldichtungsset besteht aus: x1 121094 / x1 138391 / x4 114639 / x2 132452
# 001
MPN: 121433
VORDERABDECKUNG, KOMPLETT
Mit komplettem Kurbelgehäuse - Bis Motornr. 20820
# 001
MPN: 143102
VORDERABDECKUNG, KOMPLETT
Mit komplettem Kurbelgehäuse - Anlasser Nr. 20821

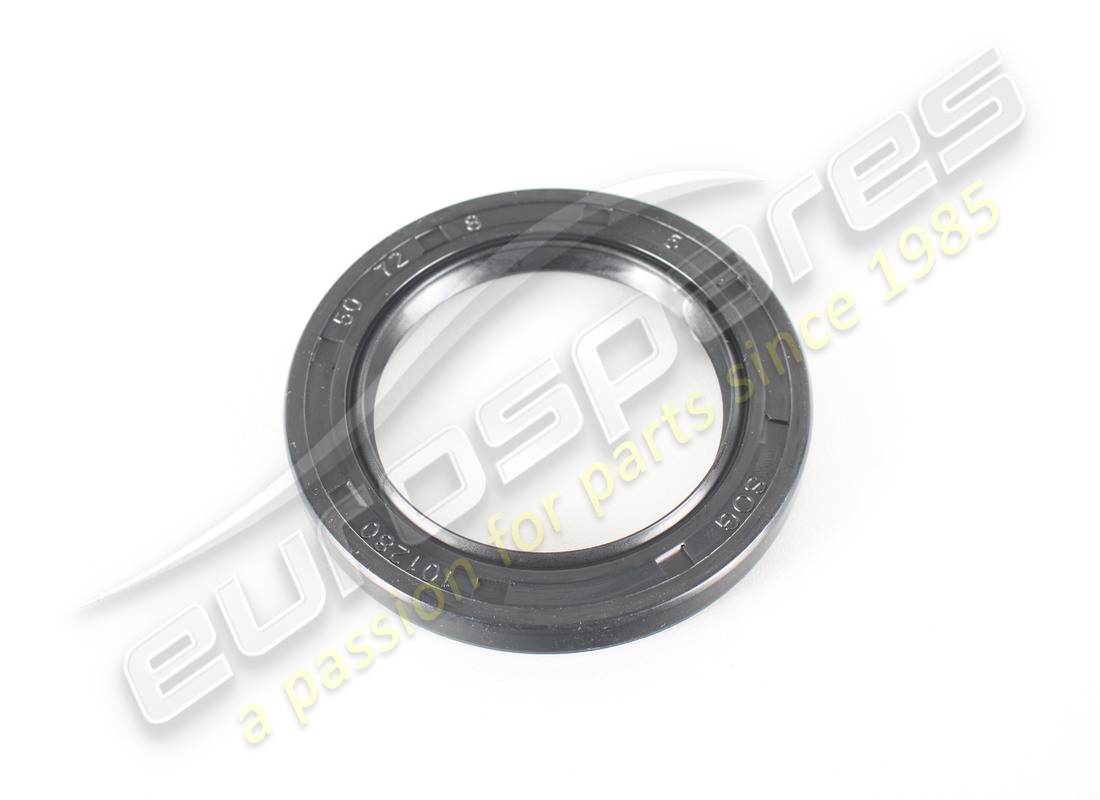

# 002
MPN: 121094
DICHTUNGSRING
aus £23,45
aus £23,45
# 003
MPN: 134947
DICHTUNG - OHNE AMIANTHUS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 122172
# 003
MPN: 150197
Dichtung
aus £29,99
aus £29,99
Dieses Teil ersetzt die Teilenummer 134947
# 004
MPN: 13449621
ZUCHT
Ersetzung
Ersetzung
# 005
MPN: 12575621
NUSS
aus £1,40
aus £1,40
# 006
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 126068
LINKE ABDECKUNG
aus £507,48
aus £507,48
Dieses Teil ersetzt die Teilenummer 123007
# 008
MPN: 125778
RECHTE ABDECKUNG
Dieses Teil ersetzt die Teilenummer 123016
# 009
MPN: 127635
Stecker
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 010
MPN: 13544324
ZUCHT
aus £7,83
aus £7,83
Dieses Teil ersetzt die Teilenummer 13544321
# 011
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 012
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 013
MPN: 13450421
ZUCHT
Ersetzung
Ersetzung
# 014
MPN: 12575611
NUSS
Ersetzung
Ersetzung
# 015
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 016

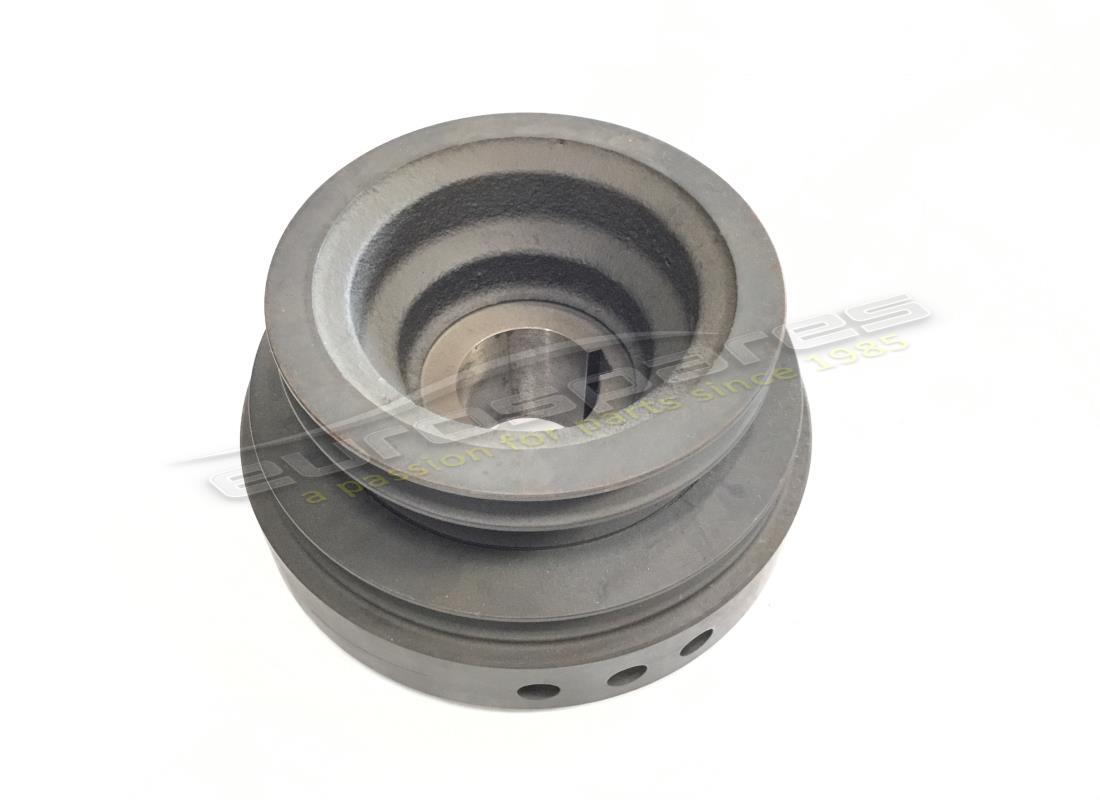

MPN: 125194
KURBELRIEMENSCHEIBE
aus £5.481,00
aus £5.481,00
# 016
MPN: 134145
DÄMPFER
Für Poli V Steuerriemen
aus £2.034,30
aus £2.034,30
# 017
MPN: 138793
SCHRAUBEN
aus £44,61
aus £44,61
Dieses Teil ersetzt die Teilenummer 100476 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 102775
Scheibe
aus £1,21
aus £1,21
# 019
MPN: 123112
RIEMENSTEUERGERÄT
aus £3,92
aus £3,92
# 020
MPN: 154401
ZAHNRIEMEN
aus £14,10
aus £14,10
Dieses Teil ersetzt die Teilenummer 154727
# 020
MPN: FTBK007
Zahnriemensatz
# 021
MPN: 123108
ZAHNRIEMENRIEMENSCHEIBE
aus £239,54
aus £239,54
# 022
MPN: 120733
ZAHNRIEMEN-SICHERUNGSRING
aus £120,73
aus £120,73
# 023
MPN: 128029
KLEBESCHUTZ
aus £1,61
aus £1,61
# 024
MPN: 128030
KLEBESCHUTZ
aus £4,96
aus £4,96
# 025
MPN: 128031
KLEBESCHUTZ
aus £2,25
aus £2,25
# 026
MPN: 128032
KLEBESCHUTZ
aus £2,25
aus £2,25
# 027
MPN: 128033
KLEBESCHUTZ
aus £1,85
aus £1,85
# 028
MPN: 12601171
Scheibe
Ersetzung
Ersetzung
# 029
MPN: 146450
SCHRAUBEN
Anlasser Nr. 21581
# 029
MPN: 146540
SCHRAUBEN
aus £9,06
aus £9,06
Dieses Teil ersetzt die Teilenummer 16326431 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 114802
Scheibe
aus £6,15
aus £6,15
# 031
MPN: 114808
DICHTUNGSRING
aus £2,25
aus £2,25
# 032
MPN: 114803
ANTRIEBSSTIFT
aus £12,01
aus £12,01
# 033
MPN: 121044
KETTENPOLSTER
aus £83,60
aus £83,60
# 034
MPN: 125717
DÜBEL
aus £1,59
aus £1,59
# 035
MPN: 102948
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 13933570
Federstift
aus £0,47
aus £0,47
# 037
MPN: 121045
UNTERSTÜTZUNGSPLATTE FÜR GÜRTELSTRECKER
aus £315,57
aus £315,57
# 038
MPN: 121047
FEDERSTEUERSTIFT
aus £7,90
aus £7,90
# 039
MPN: 121558
Feder- Scheibe
aus £0,94
aus £0,94
# 040
MPN: 121249
FRÜHLING
aus £11,82
aus £11,82
# 041
MPN: 111460
ABSTANDSHALTER
aus £12,81
aus £12,81
# 042
MPN: 116750
GURTSTRECKERLAGER
aus £104,00
aus £104,00
Dieses Teil ersetzt die Teilenummer 116750/A
# 043
MPN: 111458
SCHRAUBEN
aus £40,19
aus £40,19
# 044
MPN: 13524670
HELI-SPULE
aus £0,71
aus £0,71
# 045
MPN: 102824
Scheibe
aus £14,96
aus £14,96
# 046
MPN: 123705
RH RIEMENSCHUTZPLATTE
aus £383,26
aus £383,26
# 047
MPN: 123706
LINKER RIEMENSCHUTZPLATTE
aus £358,31
aus £358,31
# 048
MPN: 10977711
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10977721
