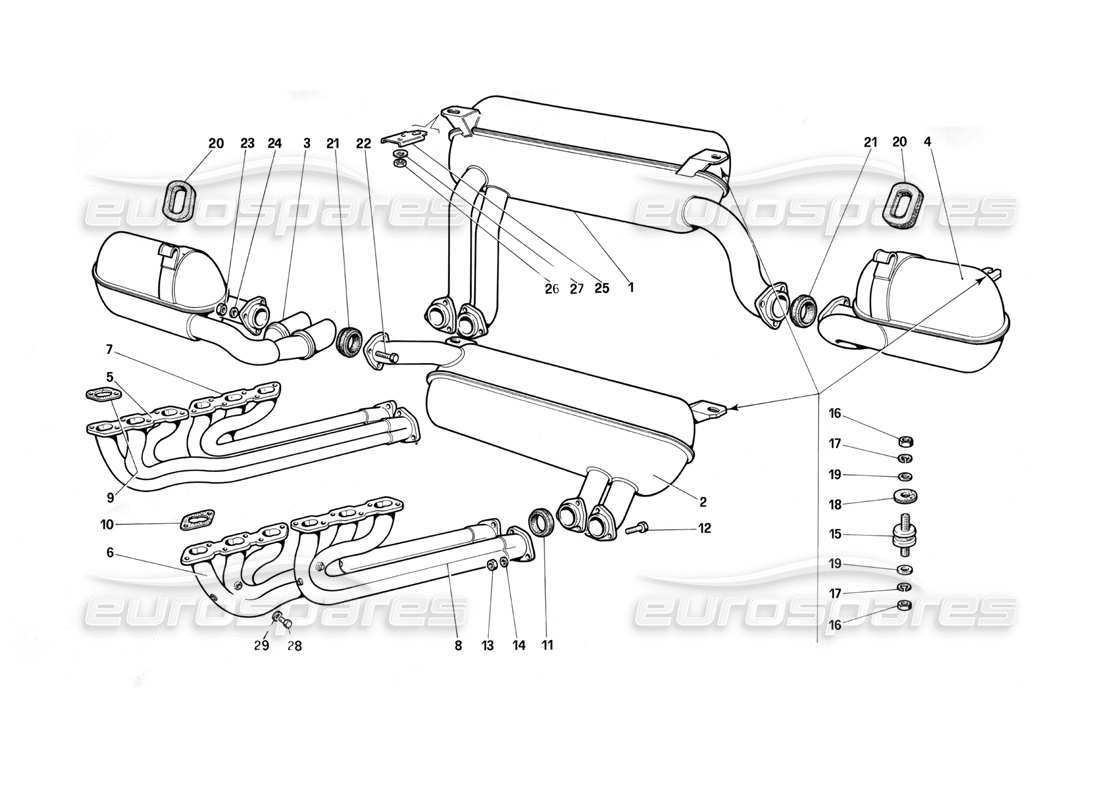

019 - Abgasanlage (für Version B1 - GD1)
Ferrari Testarossa (1990) Exhaust System (for B1 - GD1 Version) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 124495
OBERER MITTELSCHALLDÄMPFER
aus £1.044,75
aus £1.044,75
# 002
MPN: 124496
UNTERER MITTELSCHALLDÄMPFER
aus £3.633,15
aus £3.633,15
# 003
MPN: 124497
RECHTER SEITENSCHALLDÄMPFER
aus £1.666,30
aus £1.666,30
# 004
MPN: 124498
LINKER SEITLICHER SCHALLDÄMPFER
aus £2.120,74
aus £2.120,74
# 005
MPN: 123269
RECHTER VORDERER VERTEILER
aus £553,70
aus £553,70
# 006
MPN: 123270
Linker vorderer Krümmer
aus £439,74
aus £439,74
# 007
MPN: 123271
RECHTER HINTERER VERTEILER
aus £445,86
aus £445,86
# 008
MPN: 123272
HINTERER VERTEILER LINKS
aus £445,86
aus £445,86
# 009
MPN: 146695
Dichtung
aus £6,21
aus £6,21
Dieses Teil ersetzt die Teilenummer 124693
# 009
MPN: 146695
Dichtung
Ohne Amianthus
aus £6,21
aus £6,21
Dieses Teil ersetzt die Teilenummer 124693
# 010
MPN: 146694
Dichtung
aus £6,60
aus £6,60
Dieses Teil ersetzt die Teilenummer 124694 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 146694
Dichtung
Ohne Amianthus
aus £6,60
aus £6,60
Dieses Teil ersetzt die Teilenummer 124694 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 146698
Dichtung
Alternative Verwendung:154984
aus £10,97
aus £10,97
Dieses Teil ersetzt die Teilenummer 103377 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 146698
Dichtung
Ohne Amianthus
aus £10,97
aus £10,97
Dieses Teil ersetzt die Teilenummer 103377 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 16044021
SCHRAUBEN
aus £1,67
aus £1,67
Dieses Teil ersetzt die Teilenummer 119631
# 013
MPN: 114748
NUSS
aus £7,97
aus £7,97
# 014
MPN: 107618
Scheibe
aus £0,97
aus £0,97
# 015
MPN: 109453
GUMMIAUFLAGE
aus £36,10
aus £36,10
# 016
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 105923
Scheibe
Ersetzung
Ersetzung
# 019
MPN: 12646701
Scheibe
aus £0,50
aus £0,50
# 020
MPN: 101999
SCHALLDÄMPFER-STÜTZRING
aus £16,02
aus £16,02
# 021
MPN: 146696
Dichtung
Mit Amianthus
aus £17,80
aus £17,80
Dieses Teil ersetzt die Teilenummer 110313
# 021
MPN: 146696
Dichtung
Ohne Amianthus
aus £17,80
aus £17,80
Dieses Teil ersetzt die Teilenummer 110313
# 022
MPN: 16044021
SCHRAUBEN
aus £1,67
aus £1,67
Dieses Teil ersetzt die Teilenummer 119631
# 023
MPN: 114748
SELBSTVERRIEGELUNGSMUTTER
aus £7,97
aus £7,97
# 024
MPN: 107618
Scheibe
aus £0,97
aus £0,97
# 025
MPN: 122555
SCHALLDÄMPFER-STÜTZHALTERUNG
aus £7,29
aus £7,29
# 026
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 110860
STECKER FÜR CO-ANSAUGUNG
aus £7,65
aus £7,65
Dieses Teil ersetzt die Teilenummer 11903240
# 029
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
