030 - Getriebeübertragung

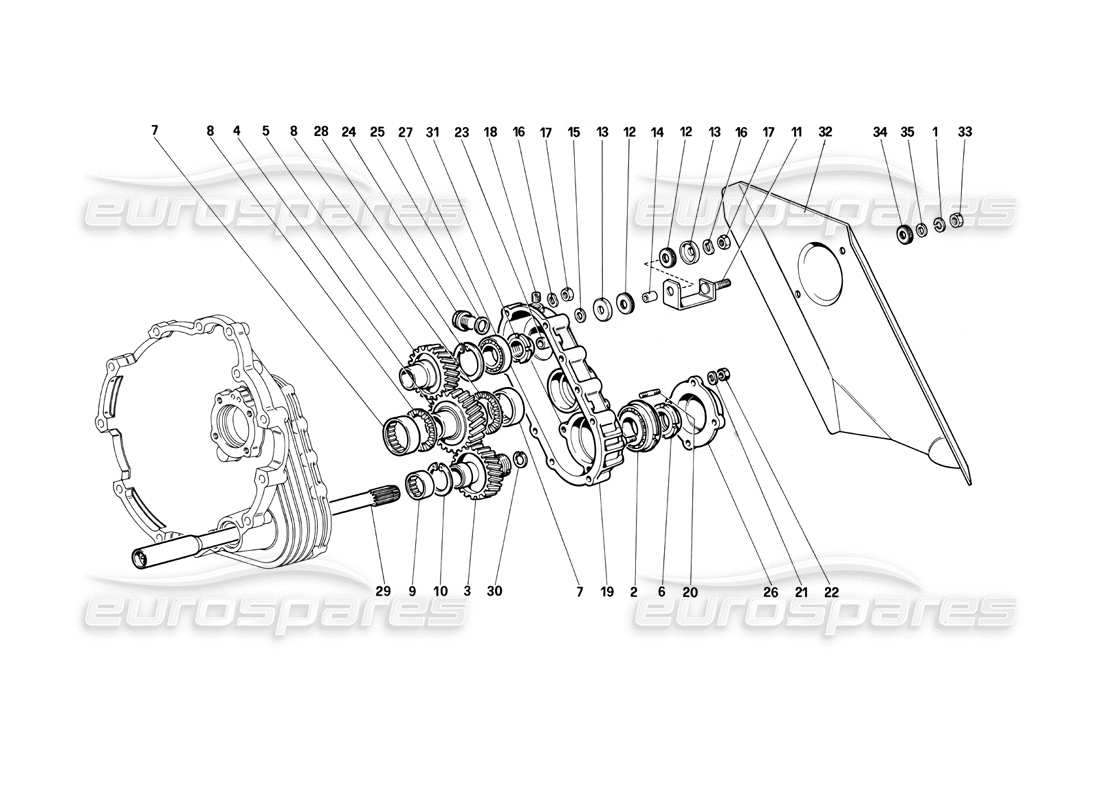

Ferrari Testarossa (1990) Gearbox Transmission Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 127494
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 126223
LAGER
aus £260,07
aus £260,07
Dieses Teil ersetzt die Teilenummer 116063 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 124502

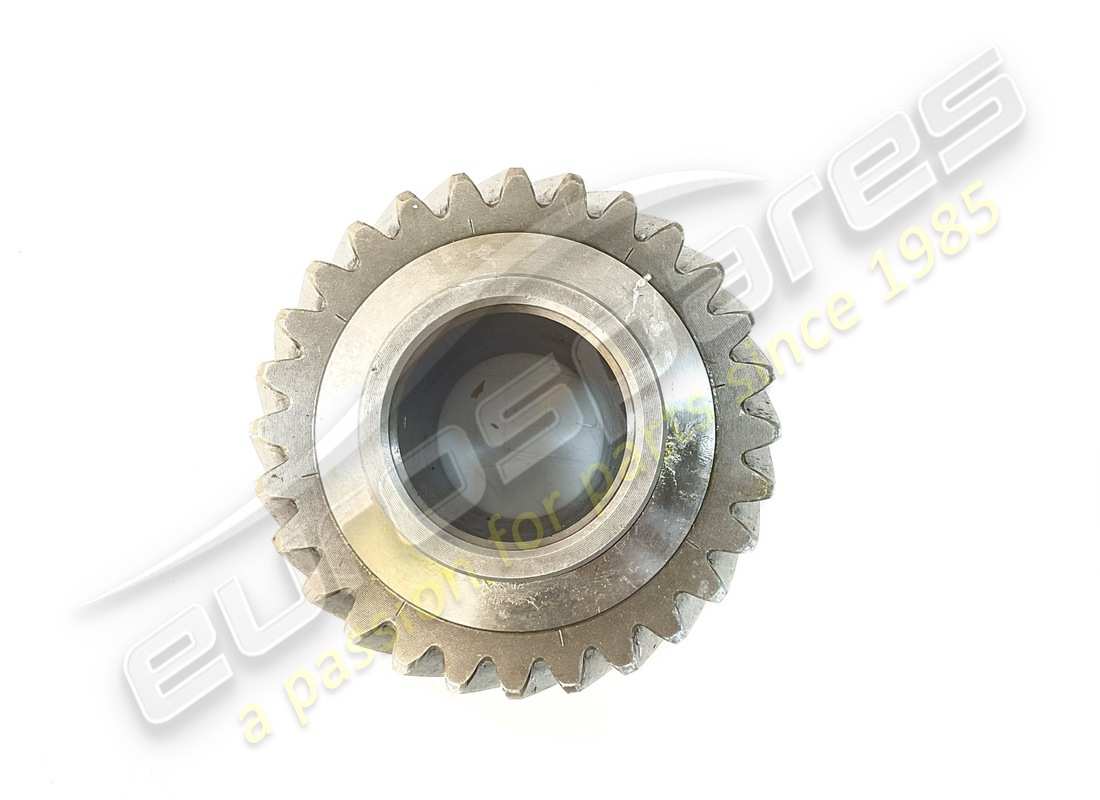

ANGETRIEBENES ZAHNRAD
Für C7
aus £1.571,27
aus £1.571,27
# 003
MPN: 125264
ANGETRIEBENES ZAHNRAD
Bis nein. 76473
aus £416,31
aus £416,31
# 003
MPN: 125264
ANGETRIEBENES ZAHNRAD
Für USA und Südafrika – bis Fahrzeug-Nr. 76473
aus £416,31
aus £416,31
# 003
MPN: 136327
ANGETRIEBENES ZAHNRAD
Ab Wagen-Nr. 76474
aus £518,52
aus £518,52
# 003
MPN: 137626
ANGETRIEBENES ZAHNRAD
Für C8 und CAT.
aus £481,58
aus £481,58
# 003
MPN: 137629
ANGETRIEBENES ZAHNRAD
Für USA und SA – Ab Fahrzeug-Nr. 76474
aus £689,65
aus £689,65
# 004
MPN: 124501

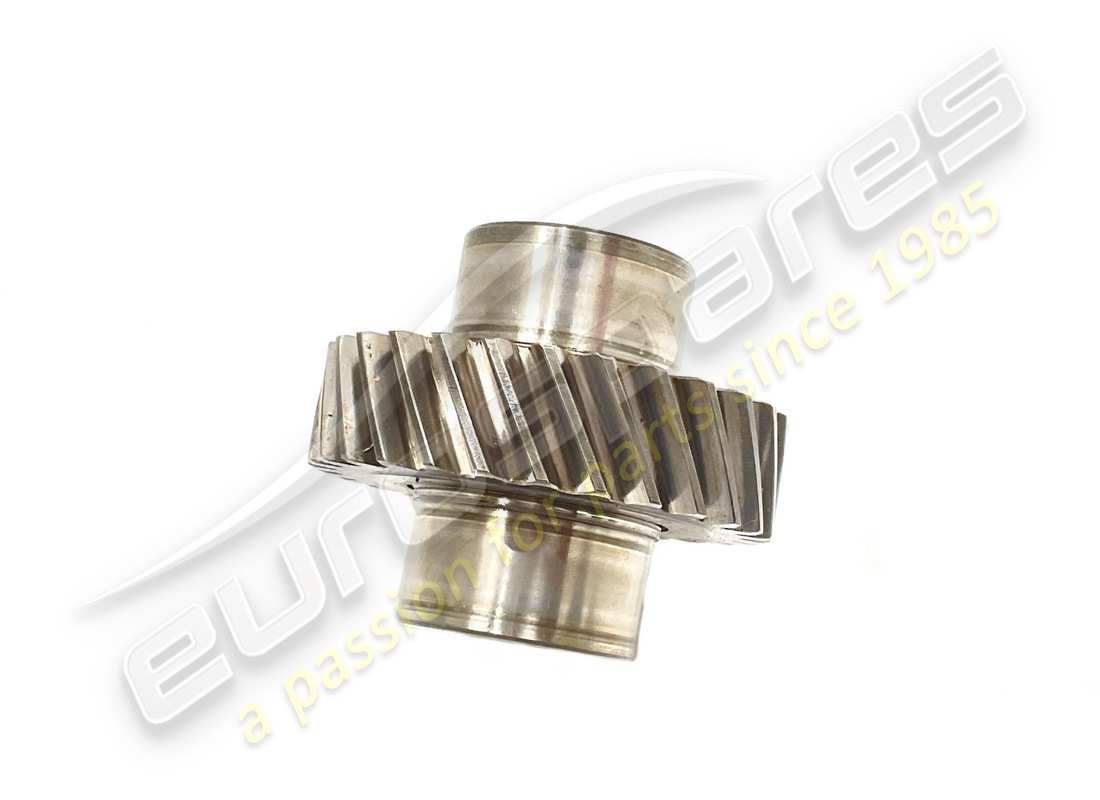

ZWISCHENGANG
Für C7
aus £710,87
aus £710,87
# 004
MPN: 125263
ZWISCHENGANG
Bis Wagen Nr. 76473
aus £317,69
aus £317,69
# 004
MPN: 125263
ZWISCHENGANG
Für USA und Südafrika – bis Fahrzeug-Nr. 76473
aus £317,69
aus £317,69
# 004
MPN: 136326
ZWISCHENGANG
Ab Wagen-Nr. 76474
aus £429,48
aus £429,48
# 004
MPN: 137625
ZWISCHENGANG
aus £746,42
aus £746,42
# 004
MPN: 137628
ZWISCHENGANG
Für USA und SA – Ab Fahrzeug-Nr. 76474
aus £895,85
aus £895,85
# 005
MPN: 124500

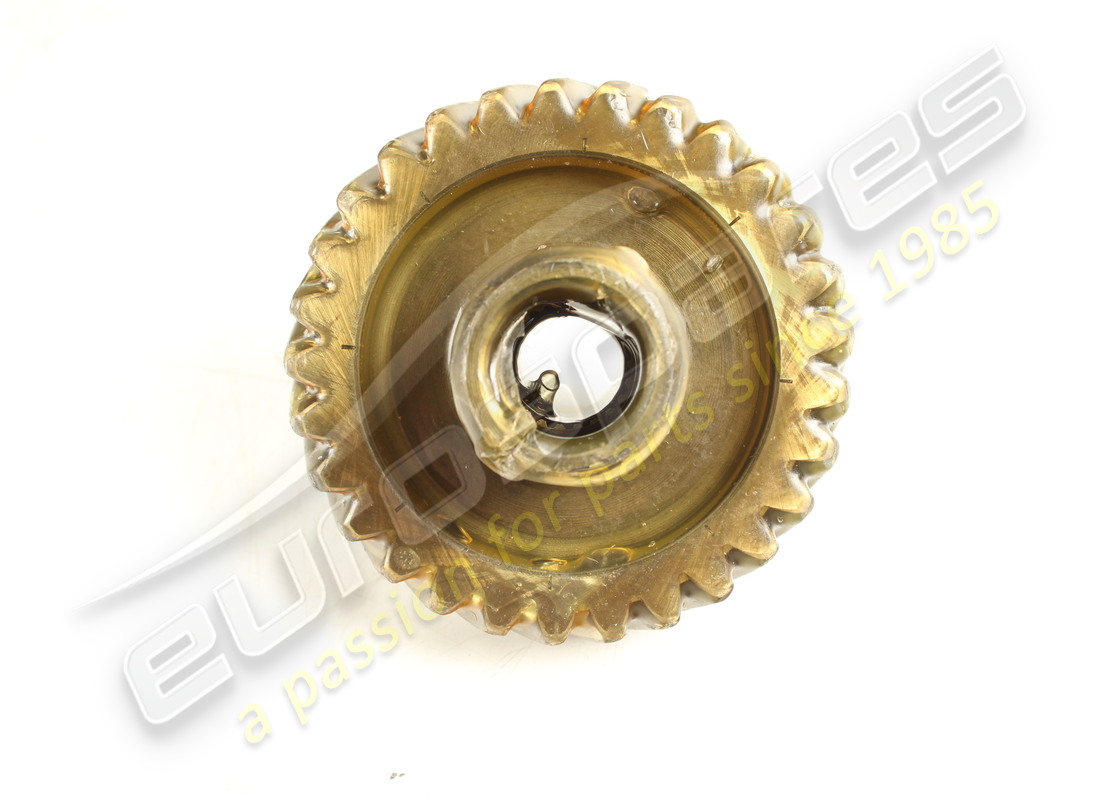

ANTRIEBSZAHNRAD
ForC7
aus £1.671,17
aus £1.671,17
# 005
MPN: 125262
ANTRIEBSZAHNRAD
Bis Wagen Nr. 76473
aus £759,17
aus £759,17
# 005
MPN: 125262
ANTRIEBSZAHNRAD
Für USA und Südafrika – bis Fahrzeugnr. 76473
aus £759,17
aus £759,17
# 005
MPN: 136325
ANTRIEBSZAHNRAD
Ab Wagen-Nr. 76474 – zu Wagen-Nr. 80094
aus £997,07
aus £997,07
# 005
MPN: 137622
ANTRIEBSZAHNRAD
Für C8 bis Wagen-Nr. 80445
aus £524,29
aus £524,29
# 005
MPN: 137627
ANTRIEBSZAHNRAD
Für USA und SA – Ab Fahrzeug-Nr. 76474 zu Wagen-Nr. 80176
aus £1.480,12
aus £1.480,12
# 005
MPN: 138384
ANTRIEBSZAHNRAD
Ab Wagen-Nr. 80095
aus £534,83
aus £534,83
# 005
MPN: 139208
ANTRIEBSZAHNRAD
Ab Wagen-Nr. 80177
aus £2.073,35
aus £2.073,35
# 005
MPN: 139210
ANTRIEBSZAHNRAD
Für C8 ab Wagen-Nr. 80446 – Für CAT.
aus £834,59
aus £834,59
# 006
MPN: 153068
RINGMUTTER
aus £70,35
aus £70,35
Dieses Teil ersetzt die Teilenummer 100729 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 104840
ROLLENLAGER
aus £41,13
aus £41,13
# 008
MPN: 104841
AXIALLAGER
aus £6,95
aus £6,95
# 009
MPN: 103095
ROLLENLAGER
aus £35,95
aus £35,95
Dieses Teil ersetzt die Teilenummer HK 35/20, die wir auf Lager haben
# 010
MPN: 103096
SICHERUNGSRING
aus £1,49
aus £1,49
Dieses Teil ersetzt die Teilenummer 104835
# 011
MPN: 128500

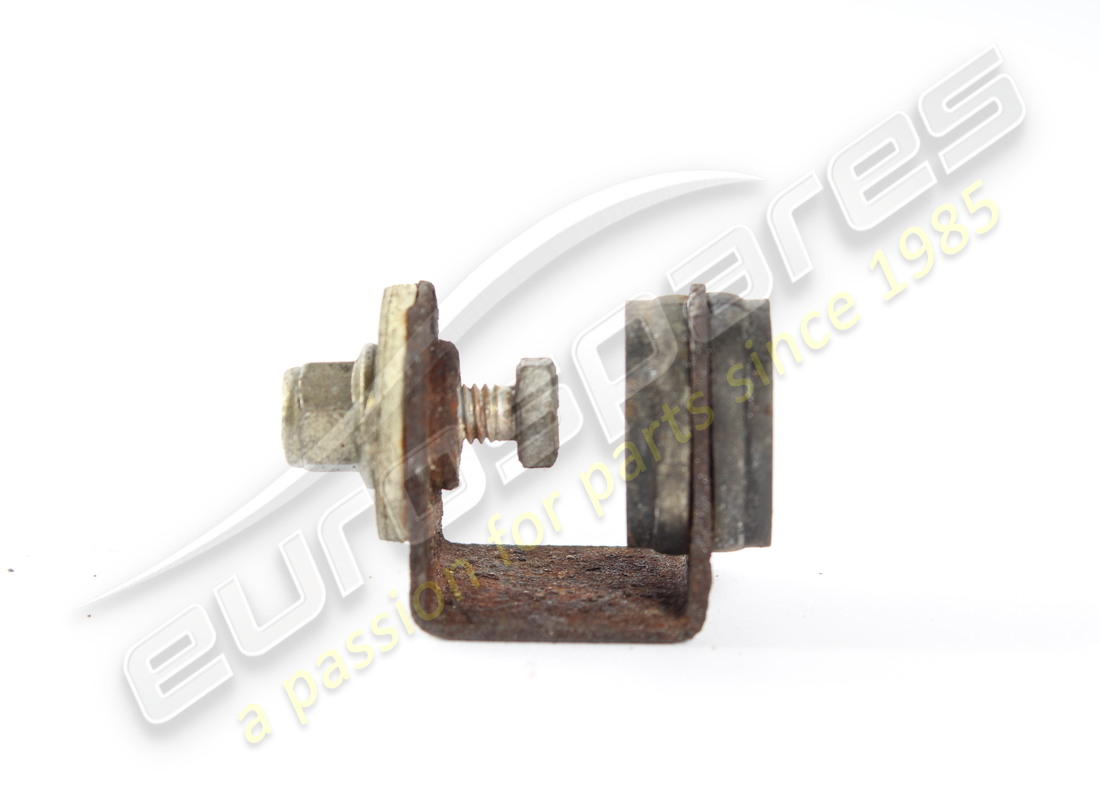

Halterung
aus £7,08
aus £7,08
# 012
MPN: 107978
UNTERLAGE
aus £1,10
aus £1,10
# 013
MPN: 107979
DECKEL
aus £1,11
aus £1,11
# 014
MPN: 107980
DISTANZROHR
aus £1,60
aus £1,60
# 015
MPN: 124801
ABSTANDSHALTER
aus £1,43
aus £1,43
# 016
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 16100821
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100825, die wir auf Lager haben
# 018
MPN: 10269450
Stecker
aus £16,22
aus £16,22
# 019
MPN: 113114

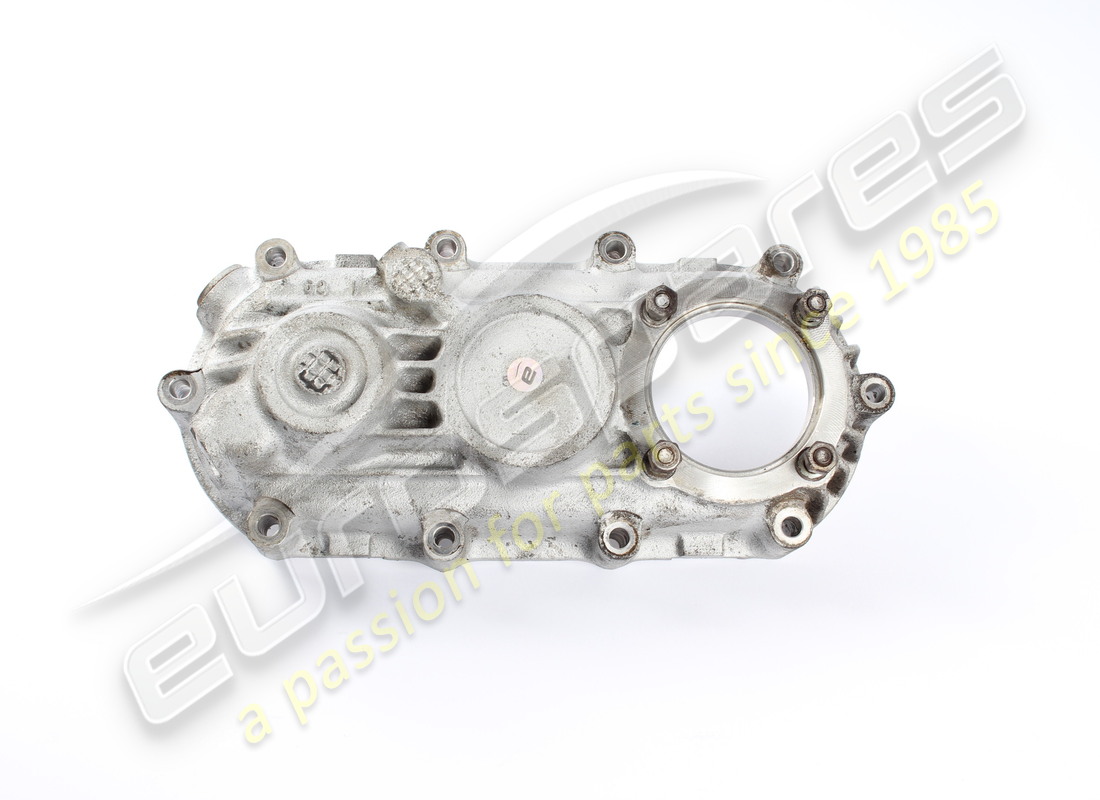

KUPPLUNGSGEHÄUSEABDECKUNG
aus £341,60
aus £341,60
Dieses Teil ersetzt die Teilenummer 112979 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 13543324
ZUCHT
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 13543321
# 021
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 022
MPN: 16100821
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100825, die wir auf Lager haben
# 023
MPN: 109336
ÖL-RÜCKFÜHRUNGSROHR
aus £54,61
aus £54,61
# 024
MPN: 10275011
ÖLEINFÜLLSCHRAUBE
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 10263460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 026
MPN: 102808
KLEINE ABDECKUNG
Ersetzung
Ersetzung
# 027
MPN: 112981
LAGER
aus £92,40
aus £92,40
# 028
MPN: 11061076
SEEGER-RING
aus £0,45
aus £0,45
Dieses Teil ersetzt die Teilenummer 11061075 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 151651
Getriebewelle
aus £727,80
aus £727,80
Dieses Teil ersetzt die Teilenummer 109343 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 11058275
SICHERUNGSRING
aus £0,47
aus £0,47
# 031
MPN: 153066
RINGMUTTER
aus £42,82
aus £42,82
Dieses Teil ersetzt die Teilenummer 125500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 128499
SCHUTZPLATTE
Für USA – CH, nach Erschöpfung PN
aus £167,52
aus £167,52
Dieses Teil ersetzt die Teilenummer 124799 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 034
MPN: 146712
Scheibe
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 105924
# 034
MPN: 146712
Scheibe
Ohne Amianthus
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 105924
# 035
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-031.webp "FERRARI TESTAROSSA (1990) GETRIEBE – MONTAGE UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI TESTAROSSA (1990) GETRIEBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI TESTAROSSA (1990) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI TESTAROSSA (1990) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI TESTAROSSA (1990) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI TESTAROSSA (1990) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI TESTAROSSA (1990) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI TESTAROSSA (1990) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI TESTAROSSA (1990) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI TESTAROSSA (1990) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI TESTAROSSA (1990) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI TESTAROSSA (1990) LENKSÄULE (BIS FAHRZEUG-NR. 75995) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI TESTAROSSA (1990) LENKSÄULE (VON FAHRZEUG NR. 75997 BIS FAHRZEUG NR. 80422) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI TESTAROSSA (1990) LENKSÄULE (AB WAGENNUMMER 80423) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 75995) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUG NR. 75995) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI TESTAROSSA (1990) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE (BIS FAHRZEUGNUMMER 75995) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE (AB FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – QUERLENKER UND STOßDÄMPFER (BIS FAHRZEUG NR. 75995) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI TESTAROSSA (1990) HINTERRADAUFHÄNGUNG – QUERLENKER UND STOßDÄMPFER (AB FAHRZEUGNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI TESTAROSSA (1990) RAD (BIS FAHRZEUG-NR. 75995) TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI TESTAROSSA (1990) RAD (AB WAGENNUMMER 75997) TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI TESTAROSSA (1990) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI TESTAROSSA (1990) DERZEITIGE GENERATION TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI TESTAROSSA (1990) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-058.webp "FERRARI TESTAROSSA (1990) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-059.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-060.webp "FERRARI TESTAROSSA (1990) BREMSHYDRAULIKSYSTEM – GASPEDALSTEUERUNG TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI TESTAROSSA (1990) KÖRPER - EXTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI TESTAROSSA (1990) KÖRPER – INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI TESTAROSSA (1990) KÖRPER – INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI TESTAROSSA (1990) HINTERER RAHMEN TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI TESTAROSSA (1990) EXTERNE ENDBEARBEITUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI TESTAROSSA (1990) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI TESTAROSSA (1990) TEPPICH- UND DÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI TESTAROSSA (1990) FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI TESTAROSSA (1990) HECKHAUBE TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI TESTAROSSA (1990) TÜR TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI TESTAROSSA (1990) TÜR - SCHLIEßVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI TESTAROSSA (1990) TÜR – ELEKTRISCHES FENSTER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI TESTAROSSA (1990) GLAS UND FENSTER TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI TESTAROSSA (1990) ZUBEHÖR UND VERZIERUNGEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI TESTAROSSA (1990) SITZE UND TEPPICHE TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI TESTAROSSA (1990) DASHBOARD (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI TESTAROSSA (1990) DASHBOARD (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI TESTAROSSA (1990) ZENTRALTUNNEL (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI TESTAROSSA (1990) ZENTRALTUNNEL (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI TESTAROSSA (1990) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI TESTAROSSA (1990) INSTRUMENTE UND FAHRGASTRAUMZUBEHÖR (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI TESTAROSSA (1990) HEBEVORRICHTUNG FÜR FRONTSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI TESTAROSSA (1990) LAMPEN TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI TESTAROSSA (1990) ELEKTRONISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI TESTAROSSA (1990) VENTILE UND RELAIS TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI TESTAROSSA (1990) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI TESTAROSSA (1990) HEIZEINHEIT TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI TESTAROSSA (1990) ERSATZTEILE-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI TESTAROSSA (1990) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI TESTAROSSA (1990) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI TESTAROSSA (1990) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI TESTAROSSA (1990) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI TESTAROSSA (1990) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI TESTAROSSA (1990) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFTANKS (NICHT FÜR USA – SA UND CH88) TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFTANKS (FÜR USA – SA UND CH88) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI TESTAROSSA (1990) ANTI-VERDUNSTUNGS-EMISSIONSKONTROLLSYSTEM (FÜR USA – SA UND CH88) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFVERTEILERLEITUNGEN – KE – JETRONIC SYSTEM TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI TESTAROSSA (1990) ELEKTRISCHE STEUERUNGEN FÜR KE – JETRONIC UND AUSPUFF TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI TESTAROSSA (1990) KRAFTSTOFFEINSPRITZSYSTEM – VENTILE UND LEITUNGEN TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI TESTAROSSA (1990) SEKUNDÄRLUFTPUMPE UND LEITUNGEN (FÜR US UND CH88) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI TESTAROSSA (1990) LUFTEINSPRITZUNG UND LEITUNGEN (FÜR CH87 UND CAT) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI TESTAROSSA (1990) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI TESTAROSSA (1990) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI TESTAROSSA (1990) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI TESTAROSSA (1990) ABGASANLAGE (FÜR VERSION B1 - GD1) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI TESTAROSSA (1990) ABGASANLAGE (FÜR US-SA- UND CAT-VERSION) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI TESTAROSSA (1990) SCHLAG AUF TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI TESTAROSSA (1990) SCHMIERUNG TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI TESTAROSSA (1990) SCHMIERUNG – PUMPEN UND ÖLFILTER TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI TESTAROSSA (1990) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI TESTAROSSA (1990) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI TESTAROSSA (1990) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSSTEUERUNG (BIS FAHRZEUGNUMMER 80094 - 80145 CH - 80176 US) TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSSTEUERUNG (AB FAHRZEUG NR. 80095 - 80146 CH - 80177 US) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI TESTAROSSA (1990) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
