009 - Kraftstoffsystem

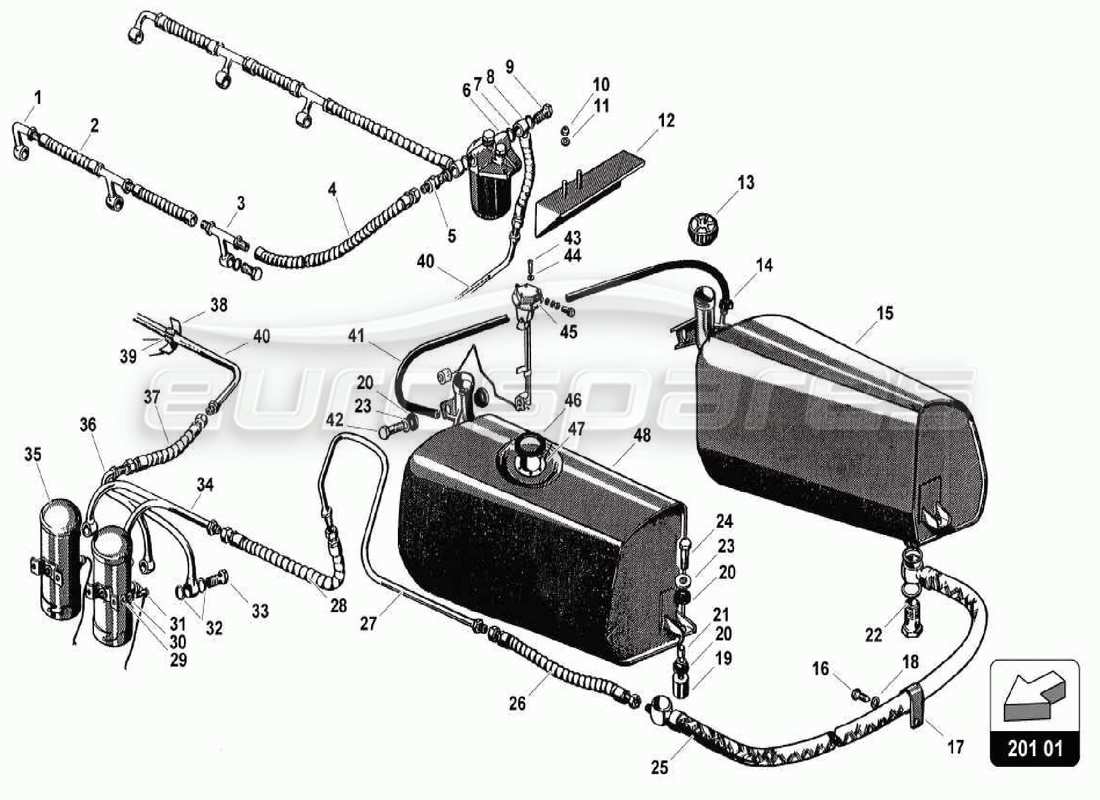

Lamborghini 350 GT Fuel System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 001301447
# 002
MPN: 001301468
# 003
MPN: 001301466
UNION
# 004
MPN: 001301465
ROHR
# 005
MPN: 001301571
Filterschraube
# 006
MPN: 001301378
KRAFTSTOFFFILTER-BAUGRUPPE
# 006A
MPN: 001306247

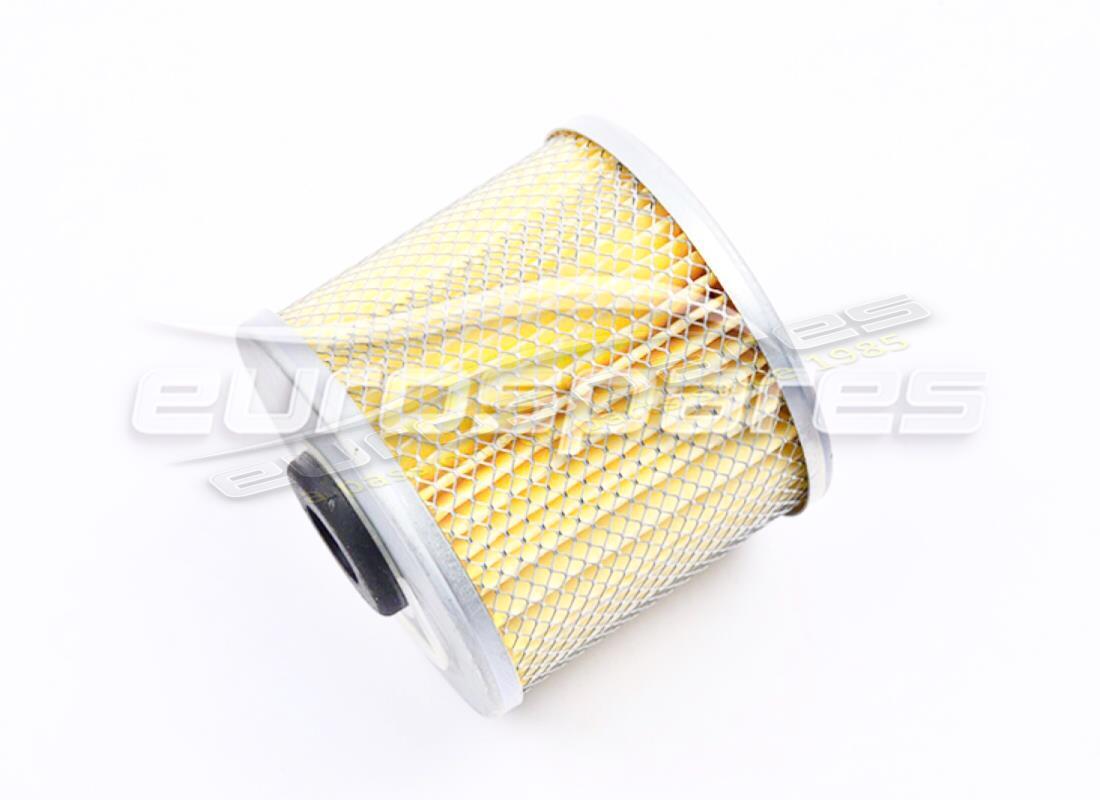

KRAFTSTOFFFILTER
aus £32,26
aus £32,26
# 007
MPN: 001301476
FASERDICHTUNG 20X14X2
aus £0,62
aus £0,62
# 008
MPN: 001301462
ROHR
# 009
MPN: 001301475
KRAFTSTOFFFILTERVERBINDUNGSROHR
aus £88,19
aus £88,19
# 010
MPN: N0111849
NUSS
aus £1,51
aus £1,51
Dieses Teil ersetzt die Teilenummer 008200809
# 011
MPN: N90179103
Scheibe 18X8.4X2.5/8G/ZD
aus £1,06
aus £1,06
Dieses Teil ersetzt die Teilenummer 008400801
# 012
MPN: 001301544
KRAFTSTOFFFILTERHALTERUNG
aus £20,81
aus £20,81
# 013
MPN: 006201496
TANKDECKEL
# 014
MPN: 008830205
KLEMME
aus £4,27
aus £4,27
# 015
MPN: 006201193
# 016
MPN: 008700506
SCHRAUBENKNIP 4.8X16DIN7971 SCHWARZER STAHL
aus £0,54
aus £0,54
# 017
MPN: FN-01744
# 018
MPN: 008410503
Scheibe DIN 137A 5.3X10 ZGD.
Ersetzung
Ersetzung
# 019
MPN: 006201503
# 020
MPN: 001701495
ZUSÄTZLICHE RESERVOIR-HALTERUNG T-RING &
aus £32,99
aus £32,99
# 021
MPN: 001701592
KÜHLER-SHIM
aus £11,72
aus £11,72
# 022
MPN: 001301458
TANKVERBINDUNGSDRAHTSCHRAUBE
aus £19,86
aus £19,86
# 023
MPN: WHT001942
Scheibe D.8.5X32X2.5
aus £2,24
aus £2,24
# 024
MPN: BN-01586
# 025
MPN: 001301457
KRAFTSTOFFLEITUNG
aus £1.409,38
aus £1.409,38
# 026
MPN: 001301456
ROHR
# 027
MPN: 001304213
BENZINPUMPE
verwende 100245
aus £275,00
aus £275,00
# 028
MPN: 001301460
ROHR
# 029
MPN: 008400606
Scheibe 12.5X6.4X1.6 UNI 6592/5 S/Z
Ersetzung
Ersetzung
# 030
MPN: 008410603
Scheibe D.6.4 UNI 1751/ZD
Ersetzung
Ersetzung
# 031
MPN: 008100617
SCHRAUBE M6X18 UNI 57395S
aus £3,65
aus £3,65
# 032
MPN: 001301474
FASERDICHTUNG 14X10X2
aus £2,37
aus £2,37
# 033
MPN: 001301570
SCHRAUBEN
aus £193,69
aus £193,69
# 034
MPN: 001301605
U-BOLZEN DES KRAFTSTOFFANSAUGROHRS
# 035
MPN: 001304213
BENZINPUMPE
verwende 100245
aus £275,00
aus £275,00
# 036
MPN: 001301606
KRAFTSTOFFLEITUNG
# 037
MPN: 001301414
KRAFTSTOFFFÖRDERSCHLAUCH
# 038
MPN: 003101699
Bremsscheibenglocke
# 039
MPN: 003101702
# 040
MPN: 001301413
ROHR
# 041
MPN: 6201501
# 042
MPN: 008100831
SCHRAUBE M8X30 UNI 5737/8G/Z
aus £0,54
aus £0,54
# 043
MPN: VN-01673
# 044
MPN: 008410402
Scheibe D.4.3 UNI 1751 /ZD
Ersetzung
Ersetzung
# 045
MPN: 006201500
# 046
MPN: 006201499
FLANSCHDICHTUNG FÜR KRAFTSTOFFSTANDANZEIGE
aus £5,81
aus £5,81
# 047
MPN: 006201498
# 048
MPN: 006201192
