009 - STEUERKETTE

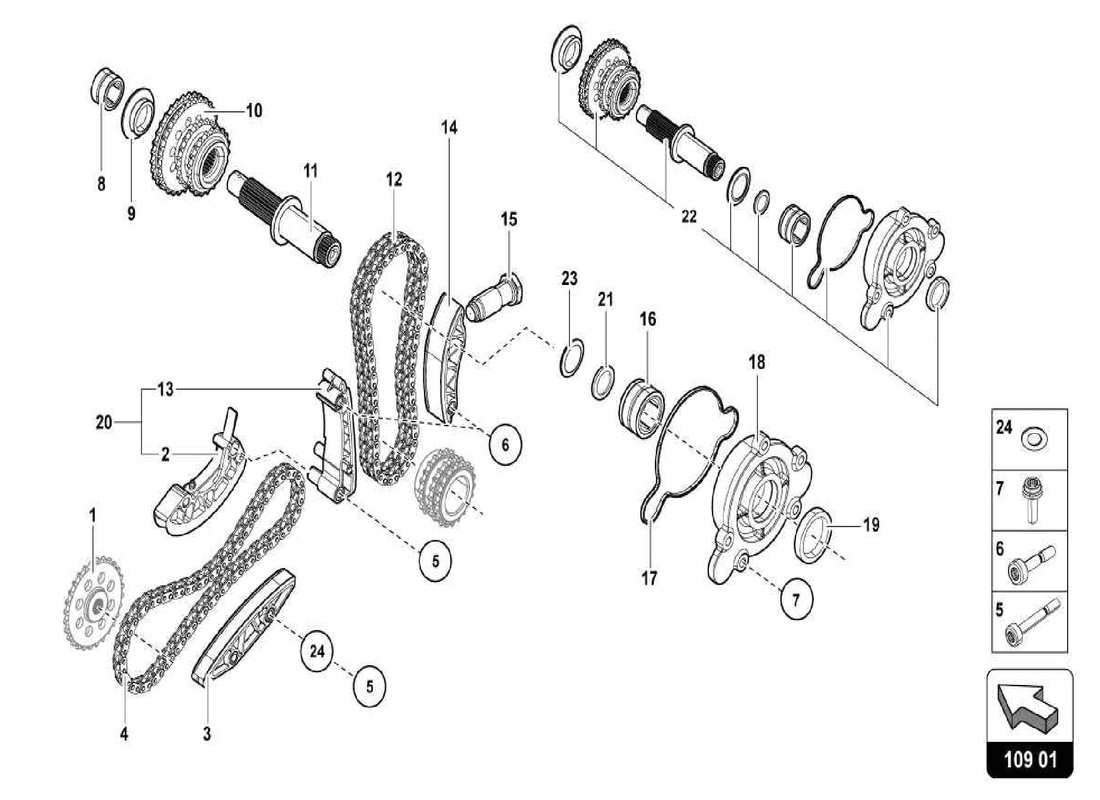

Lamborghini Centenario Spider Timing Chain Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
AUSRÜSTUNG (NICHT VERFÜGBAR)
# 002
-
KETTENSPANNER (KANN NICHT SEPARAT VERKAUFT WERDEN, ENTHALTEN IN REF. 20)
# 003
MPN: 07M115235B
GLEITSCHUH
aus £1.201,85
aus £1.201,85
# 004
MPN: 07M109120B
ROLLENKETTE
aus £60,87
aus £60,87
# 005
MPN: WHT005010A
Senkkopfschraube (M8X60)
aus £32,34
aus £32,34
# 006
MPN: WHT005401A
Senkkopfschraube (M8X44)
aus £30,53
aus £30,53
# 007
MPN: N10689302
Innensechskantschraube mit innerem Mehrpunktkopf (M8X25)
aus £1,84
aus £1,84
# 008
-
LAGERSCHALE (NICHT VERFÜGBAR)
# 009
MPN: 07M109350B
LÄNGENMESSGERÄT
aus £204,50
aus £204,50
# 010
MPN: 07M109567D
GANG
aus £177,86
aus £177,86
# 011
MPN: 07M109225G
Achswelle
aus £846,48
aus £846,48
# 012
MPN: 07M109229A
STEUERKETTE (UNTEN)
aus £487,44
aus £487,44
# 013
-
GLEITSTÜCK (KANN NICHT SEPARAT VERKAUFT WERDEN, ENTHALTEN IN REF. 20)
# 014
MPN: 07M109077C
KETTENSPANNER
aus £798,07
aus £798,07
# 015
MPN: 03F109507B
KETTENSPANNER
aus £29,20
aus £29,20
# 016
MPN: 07M109248
LAGERSCHALE
aus £137,48
aus £137,48
# 017
MPN: 07M103147
DICHTUNG FÜR KLAPPE
aus £18,55
aus £18,55
# 018
MPN: 07M103171F
ABDECKUNG FÜR STEUERGEHÄUSE
aus £770,40
aus £770,40
# 019
MPN: 07M103070
SIEGEL
Ersetzung
Ersetzung
# 020
MPN: 07M109498
KETTENSPANNER
aus £465,57
aus £465,57
# 021
MPN: 07M109133C
Halterung
aus £17,20
aus £17,20
# 022
-
AUSRÜSTUNGSATZ (GÜLTIG FÜR MY12)
# 023
MPN: 07M109264A
MONTAGE
aus £20,80
aus £20,80
# 024
MPN: WHT003048
Scheibe (22.0X28.0X1.5)
aus £2,18
aus £2,18
