019 - Wasserkühlsystem

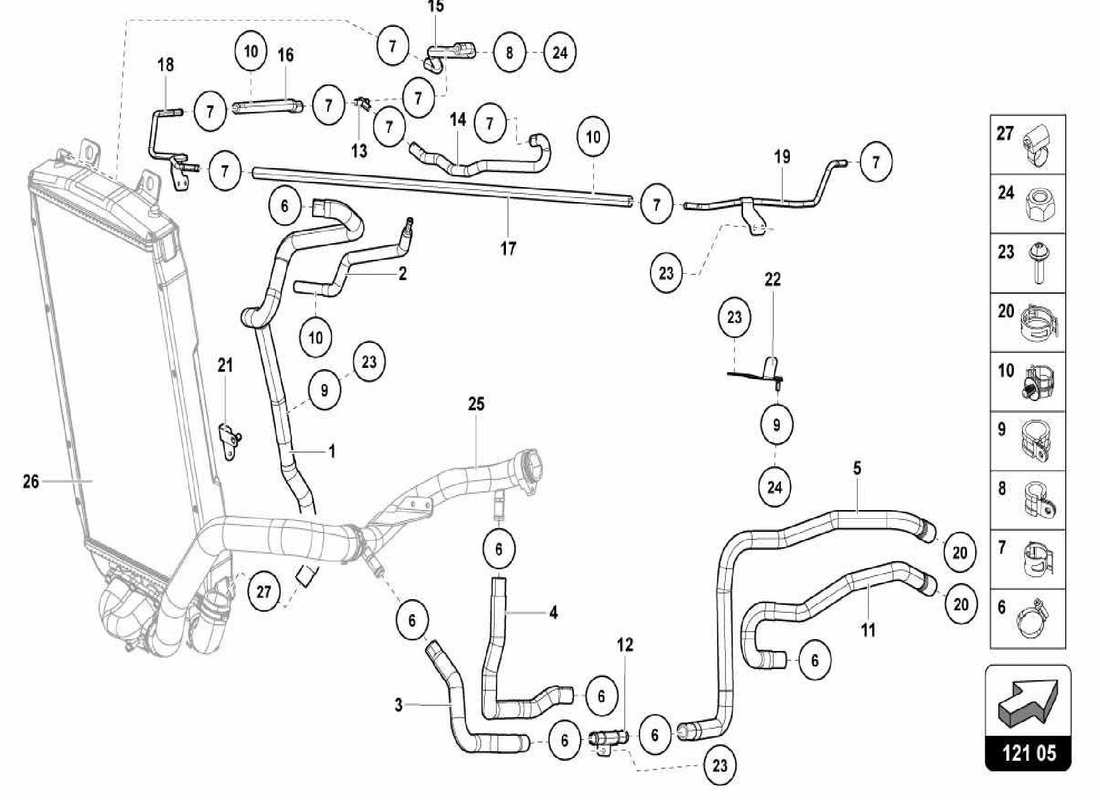

Lamborghini Centenario Spider Water Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 470121445A
KÜHLMITTELSCHLAUCH
aus £128,93
aus £128,93
# 002
MPN: 470121372A
ENTLÜFTUNGSSCHLAUCH
aus £32,99
aus £32,99
# 003
MPN: 470121124B
KÜHLMITTELSCHLAUCH
aus £44,01
aus £44,01
# 004
MPN: 470121073B
KÜHLMITTELSCHLAUCH
aus £57,65
aus £57,65
# 005
MPN: 470121059B
KÜHLMITTELSCHLAUCH (RÜCKLAUF)
aus £24,19
aus £24,19
# 006
MPN: N90686901
FEDERBANDKLEMME (23X12)
aus £0,61
aus £0,61
# 007
MPN: N90686701
FEDERBANDKLEMME (14X12)
aus £1,19
aus £1,19
# 008
MPN: N0206026
Klemme (15X15)
aus £1,19
aus £1,19
# 009
MPN: N0206473
KLEMME
aus £2,62
aus £2,62
# 010
MPN: 3W0971838
KABELBINDER (4,6X193MM 6,5/0,3-3,0MM)
aus £0,81
aus £0,81
# 011
MPN: 470121096B
KÜHLMITTELSCHLAUCH
aus £37,62
aus £37,62
# 012
MPN: 470121237A
Verbindungsstück
aus £34,01
aus £34,01
# 013
MPN: 410133381B
T-STÜCK
aus £11,15
aus £11,15
# 014
MPN: 470121510A
KÜHLMITTELSCHLAUCH
aus £12,49
aus £12,49
# 015
MPN: 470121453A
KRAFTSTOFFSCHLAUCH OHNE SCHLAUCH
aus £13,18
aus £13,18
# 016
MPN: 470121101
KÜHLMITTELSCHLAUCH
aus £11,29
aus £11,29
# 018
MPN: 470121076
SCHLAUCHANSCHLUSS (LINKS)
aus £311,49
aus £311,49
# 020
MPN: N90687001
FEDERBANDKLEMME (27X12)
aus £4,70
aus £4,70
# 021
-
HALTERUNG (NICHT VERFÜGBAR)
# 022
MPN: 470121353B
UNTERSTÜTZUNGSHALTERUNG
aus £17,33
aus £17,33
# 023
MPN: N10558102
Innensechskantschraube mit innerem Mehrpunktkopf (M6X18)
aus £2,60
aus £2,60
# 024
MPN: N02214812
SECHSKANTMUTTER, SELBSTSICHEREND (M6)
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 008200612
# 025
-
KÜHLMITTELSCHLAUCH (SIEHE ABBILDUNG:- 121-020)
# 026
-
KÜHLER FÜR KÜHLMITTEL (SIEHE ABBILDUNG 121-020)
# 027
MPN: N90686901
FEDERBANDKLEMME (23X12)
aus £0,67
aus £0,67
