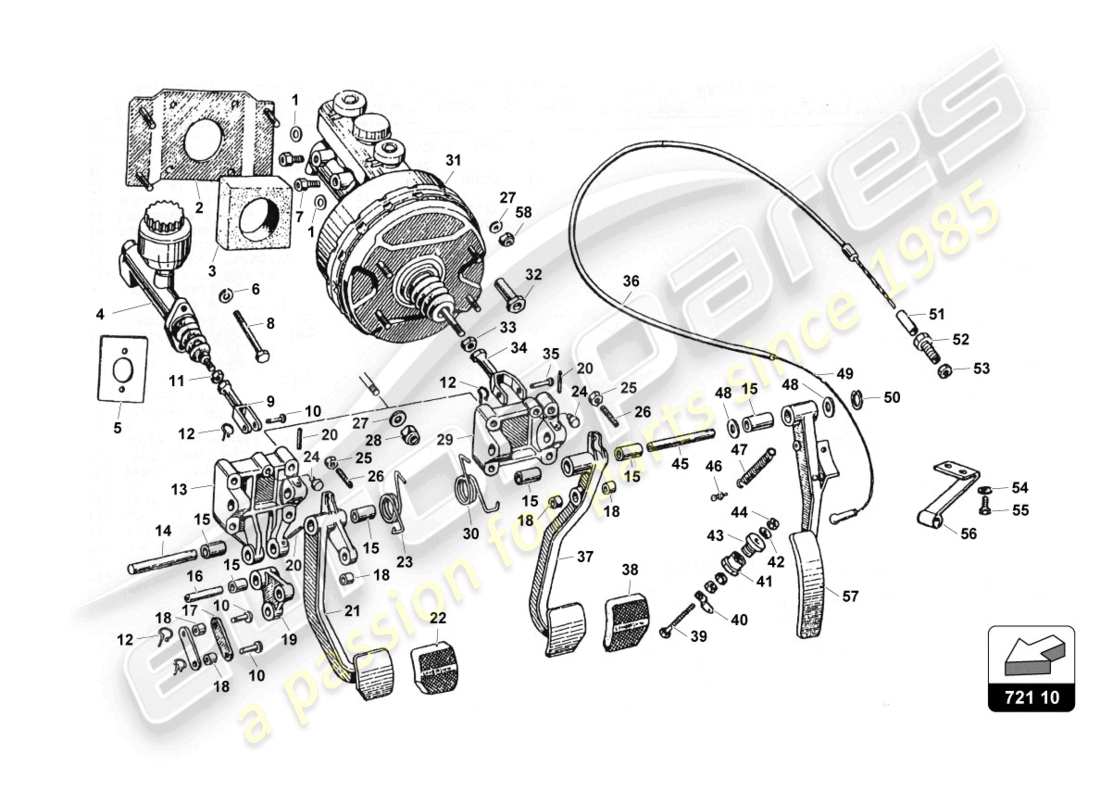

721.10.00 - PEDALBOX-MONTAGE
Lamborghini Countach 25th Anniversary (1989) PEDALBOX ASSEMBLY Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008401018
Scheibe
aus £0,53
aus £0,53
# 002
MPN: 004119287
PLATTE
aus £114,26
aus £114,26
# 003
MPN: 004220287
Dichtung
# 004
MPN: 004219590
KUPPLUNGSPUMPE
# 005
MPN: 004213632
PANEL
aus £5,45
aus £5,45
# 006
MPN: 008410806
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 003219278
ROHR
aus £148,68
aus £148,68
# 008
MPN: 008100822
BOLZEN
aus £3,78
aus £3,78
# 009
MPN: 004219591
GABEL
Ersetzung
Ersetzung
# 010
MPN: 004210745
STIFT
aus £23,43
aus £23,43
# 011
MPN: 008200811
NUSS
aus £3,78
aus £3,78
# 012
MPN: 004207085
SICHERUNGSRING
aus £49,18
aus £49,18
# 013
MPN: 004210742
PEDALUNTERSTÜTZUNG
aus £905,34
aus £905,34
# 014
MPN: 004210744
STIFT
aus £51,52
aus £51,52
# 015
MPN: 008801501
BUSCH
aus £11,95
aus £11,95
# 016
MPN: 004210746
STIFT
aus £49,11
aus £49,11
# 017
MPN: 004210747
STANGE
aus £28,17
aus £28,17
# 018
MPN: 008800803
BUSCH
aus £4,11
aus £4,11
# 019
MPN: 004210743
HEBEL
aus £166,33
aus £166,33
# 020
MPN: 008900302
STIFT
# 021
MPN: 004228348
KUPPLUNG PEDA
aus £214,64
aus £214,64
# 022
MPN: 004228349
GUMMIABDECKUNG
aus £27,06
aus £27,06
# 023
MPN: 004213407
FRÜHLING
aus £27,52
aus £27,52
# 024
MPN: 004210720
PEDALSTOPP
# 025
MPN: 008200604
NUSS
Ersetzung
Ersetzung
# 026
MPN: 004210834
EINSTELLUNG
aus £2,89
aus £2,89
# 027
MPN: 008400801
Scheibe
Ersetzung
Ersetzung
# 028
MPN: 008200804
NUSS
aus £0,69
aus £0,69
# 029
MPN: 004213618
PEDALUNTERSTÜTZUNG
aus £454,72
aus £454,72
# 030
MPN: 004213406
FRÜHLING
aus £41,89
aus £41,89
# 031
MPN: 004219271
PUMPE
Ersetzung
Ersetzung
# 032
MPN: 008201021
NUSS
aus £7,79
aus £7,79
# 033
MPN: 008201014
NUSS
aus £3,93
aus £3,93
# 034
MPN: 004219276
GABEL
aus £161,05
aus £161,05
# 035
MPN: 004208714
STIFT
aus £246,40
aus £246,40
# 036
MPN: 004222887
MANTEL
aus £28,65
aus £28,65
# 037
MPN: 004228350
BREMSPEDAL
aus £214,64
aus £214,64
# 038
MPN: 004228351
GUMMIABDECKUNG
aus £42,73
aus £42,73
# 039
MPN: 008100651
BOLZEN
aus £3,78
aus £3,78
# 040
MPN: 004223260
REG.VERBINDUNG
aus £0,54
aus £0,54
# 041
MPN: 001612232
NUSS
aus £4,50
aus £4,50
# 042
MPN: 008410605
Scheibe
aus £1,79
aus £1,79
# 043
MPN: 001612234
BOLZEN
aus £81,04
aus £81,04
# 044
MPN: 008200604
NUSS
Ersetzung
Ersetzung
# 045
MPN: 004213619
STIFT
aus £324,49
aus £324,49
# 046
MPN: 001300803
STIFT
aus £21,18
aus £21,18
# 047
MPN: 004212017
FRÜHLING
aus £23,03
aus £23,03
# 048
MPN: 008401503
Scheibe
aus £30,01
aus £30,01
# 049
MPN: 004222891
KABEL
# 050
MPN: 008581502
SICHERUNGSRING
aus £3,78
aus £3,78
# 051
MPN: 004225568
UNION
aus £2,41
aus £2,41
# 052
MPN: 004201651
KABELSPRIN
aus £304,40
aus £304,40
# 053
MPN: 008200806
NUSS
Ersetzung
Ersetzung
# 054
MPN: 008400607
Scheibe
Ersetzung
Ersetzung
# 055
MPN: 008100613
BOLZEN
aus £0,51
aus £0,51
# 056
MPN: 004228512
UNTERSTÜTZUNG
aus £11,95
aus £11,95
# 057
MPN: 004228342
ACC. PEDAL
aus £302,34
aus £302,34
# 057
MPN: 004228343
PEDAL
# 058
MPN: 008200840
NUSS
