006 - Elektrisches System

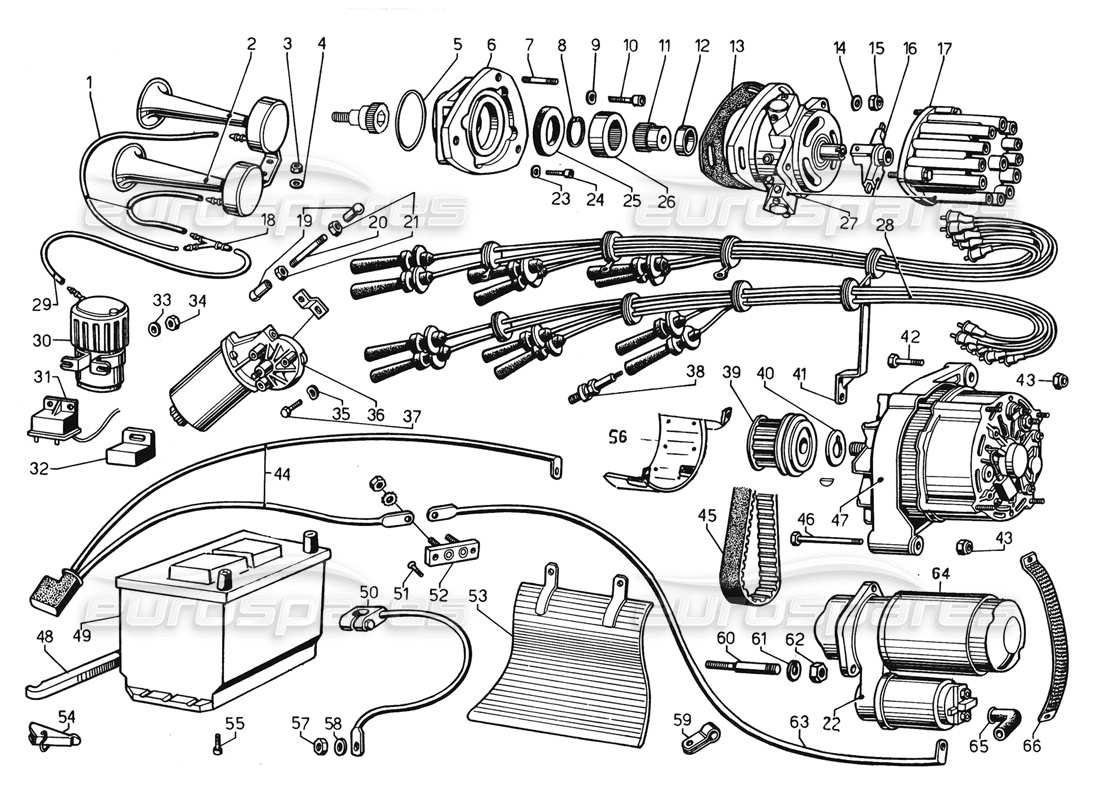

Lamborghini Countach 5000 QVi (1989) Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 006111138
ROHR
Pfeife vom Dreiweg zum Horn
aus £3,02
aus £3,02
# 002
MPN: 005935553
CLAXON
Avvis. elektrotropn. fiamm TA/OGT 165.707.02
aus £91,79
aus £91,79
# 003
MPN: N0111849
NUSS
Dado N/70/108M
aus £1,47
aus £1,47
Dieses Teil ersetzt die Teilenummer 008200809
# 004
MPN: N90179103
Scheibe
Rund. 8,4 UNI 1/34 8G
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 008400801
# 005
MPN: 008605803
O-RING
Anello oder Rif. 162
aus £0,54
aus £0,54
# 006
MPN: 001621009
UNTERSTÜTZUNG
GENERATORUNTERSTÜTZUNG
aus £199,96
aus £199,96
# 007
MPN: 008300818
BOLZEN
Prig. M8x30UNI 5911 8G
aus £2,94
aus £2,94
# 008
MPN: 008573202
SICHERUNGSRING
Seeger AA 30 I
aus £3,61
aus £3,61
# 009
MPN: 008410810
Scheibe
Rondella di fermo DIN 137/4
Ersetzung
Ersetzung
# 010
MPN: N10518402
SCHRAUBE M8X30
aus £3,94
aus £3,94
# 011
MPN: 001619338
Zugausrüstung
Abschleppen für Zündverteiler
aus £247,46
aus £247,46
# 012
MPN: 001612737
RING
Öldichtring
aus £17,89
aus £17,89
# 013
MPN: 001600371
ABSTANDSHALTER
Spess. supp. spinterogeno
aus £51,12
aus £51,12
# 014
MPN: N90179103
Scheibe
Rund. 8,4 UNI 1734 8G
aus £1,06
aus £1,06
Dieses Teil ersetzt die Teilenummer 008400801
# 015
MPN: 008200809
NUSS
Dado B/70/208M
Ersetzung
Ersetzung
# 016
MPN: 001610315
ROTORARM
Verteilerbürste
aus £196,99
aus £196,99
# 017
MPN: 001613316
DECKEL
Calotta x spinterogeno
# 018
MPN: 006108392
ROHRVERBINDUNG
Rennen, ein 3 vie Trombe/Compr.
aus £2,27
aus £2,27
# 019
MPN: 007044005
GEMEINSAM
Giunto AS 10 DIN 71802/C
# 020
MPN: 008300629
BOLZEN
Prig. M6x1x58 8G
aus £14,68
aus £14,68
# 021
MPN: 008200602
NUSS
Dado M6 UNI 5588 5S
aus £0,53
aus £0,53
# 023
MPN: 008410602
Scheibe
Rondella di fermo DIN 137/B
aus £28,81
aus £28,81
# 024
MPN: 008700612
SCHRAUBEN
Vite 6x1 UNI 5931
Ersetzung
Ersetzung
# 025
MPN: 008613504
ÖLAUFBEWAHRUNG
Anello DPSM 35527 AP
aus £7,46
aus £7,46
# 026
MPN: 001600376
VERTEILUNG GEMEINSAM
PDF-Verteilerhülle
aus £279,74
aus £279,74
# 027
MPN: 001619332
VERTEILER
Distributore d'accensione vs. 5158E
aus £6.257,61
aus £6.257,61
# 028
MPN: 001623453
KABEL
Zündkerzenkabelbaugruppe
aus £1.040,55
aus £1.040,55
# 029
MPN: 006111139
ROHR
SCHLAUCH VOM KOMPRESSOR ZUM DREIWEGE
aus £8,43
aus £8,43
# 030
MPN: 006119514
CLAXON COM
Elektrokompressor. M/1 2000 vs. 163.707.00
aus £69,33
aus £69,33
# 031
MPN: 001619270
RELAIS
Relais x trombe con pulsan. com. sul postulieren
aus £11,32
aus £11,32
# 032
MPN: 006311152
RELAIS
Relais 0332204150 Fari
aus £76,23
aus £76,23
# 033
MPN: N90179103
Scheibe
Rund. 8,4 UNI 1734 8G
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 008400801
# 034
MPN: N0111849
NUSS
Dado N/70/108M
aus £1,47
aus £1,47
Dieses Teil ersetzt die Teilenummer 008200809
# 035
MPN: 008410603
Scheibe
Rund. A6,4 UN I 1751 C72
Ersetzung
Ersetzung
# 036
MPN: 006990050
LICHTMOTOR
Mot. alzafari ds. 401400/C
aus £2.152,53
aus £2.152,53
# 036
MPN: 006990051
LICHTMOTOR
Mot. alzafari sn. 401401/C
aus £3.510,74
aus £3.510,74
# 037
MPN: 008100601
BOLZEN
Stier. M6x18 UNI 5739 8G
Ersetzung
Ersetzung
# 038
MPN: 001630009
ZÜNDKERZEN
aus £14,95
aus £14,95
Dieses Teil ersetzt die Teilenummer 001625635
# 039
MPN: 001613761
ROLLE
Gesamt Abschlepprolle und Luftpumpe
aus £71,50
aus £71,50
# 040
MPN: 001619952
ABSTANDSHALTER
distanz. Pumpe und Lichtmaschine
# 041
MPN: 001621931
UNTERSTÜTZUNG
Gancio passafili candele
aus £6,42
aus £6,42
# 042
MPN: 008101019
BOLZEN
Stier. M10x45 UNI 5737 10K
aus £2,89
aus £2,89
# 043
MPN: 008201008
NUSS
Dado B/70/21OM
aus £0,54
aus £0,54
# 044
MPN: 001610771
BATTERKABEL
Cavo Batt./Mot. avv./C
aus £153,57
aus £153,57
# 045
MPN: 001613915
GÜRTEL
Cinghia traino altern. 210LP100
aus £380,69
aus £380,69
# 046
MPN: 008101045
BOLZEN
Stier. M10x85 UNI 5737 8G
aus £0,65
aus £0,65
# 047
MPN: 001620643
GENERATOR
Altern. kompl. di vent. vs. 0120469667
# 048
MPN: 001624065
ABSTANDSHALTER
Batteriebefestigungshalterung
aus £46,67
aus £46,67
# 049
MPN: 001624066
Batterie
SCHLAGZEUG
# 050
MPN: 001604746
BATTERKABEL
Cavo negat. Batterie
aus £335,08
aus £335,08
# 051
MPN: 008700801
SCHRAUBEN
Vite M8x16 uni 5933-67/A
aus £0,53
aus £0,53
# 052
MPN: 001606170
SCHLÄGER. KABEL A
Mors. Kollege. Cavi Batt.
aus £36,03
aus £36,03
# 053
MPN: 001621814
SCHÜTTKOPF
Paratia mot. Avviamento
aus £239,48
aus £239,48
# 054
MPN: 001611380
BA BEHALTEN
Gancio-Batterie USM 325D
# 055
MPN: 008700512
SCHRAUBEN
Inbusschraube 5x0,8 x 10 8G
Ersetzung
Ersetzung
# 056
MPN: 001624013
SCHÜTTKOPF
Alternative Wärmeschutz-Schottbaugruppe.
# 057
MPN: N01100845
NUSS
Dado M8 UNI 5587-65/8G
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008200801 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: N90179103
Scheibe
Rund. 8,4 UNI 1734 8G
aus £1,12
aus £1,12
Dieses Teil ersetzt die Teilenummer 008400801
# 059
MPN: 008830114
KLEMMRING
Kabelbinder
aus £67,19
aus £67,19
# 060
MPN: 008301215
BOLZEN
Prig. 12x1,75x75
aus £11,87
aus £11,87
# 061
MPN: 008411303
Scheibe
Rund. EL. Eine 13 UNI 1751
aus £2,01
aus £2,01
# 062
MPN: 008201211
NUSS
Dado M12 UNI 5588-65/8G
aus £5,22
aus £5,22
# 063
MPN: 001605790
BATTERKABEL
Cavo-Schläger. mot./avv. corto
# 064
MPN: 001604460
Anlasser
# 065
MPN: 001606173
KABELKAPPE
Pipetta cavo mot. avv.to
aus £0,81
aus £0,81
# 066
MPN: 001604328
St. Motor ca
Cavo massa mot/telaio e marmitte
Ersetzung
Ersetzung
