007 - Elektrisches System

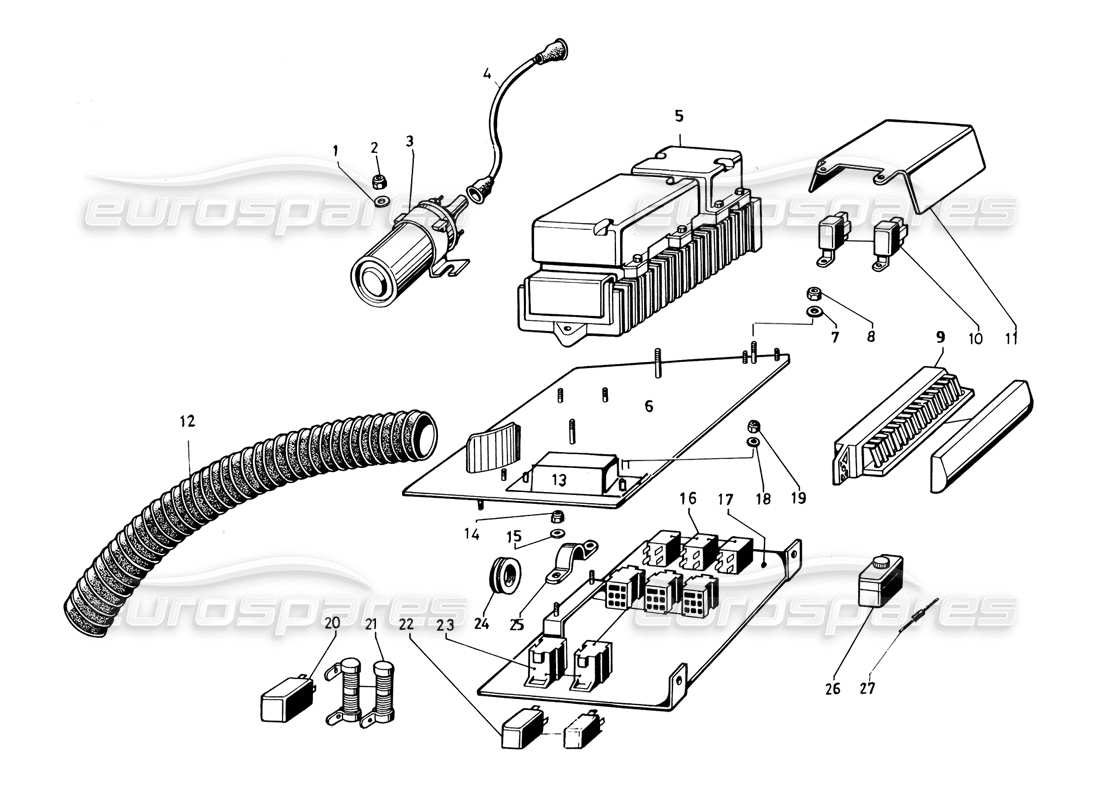

Lamborghini Countach 5000 QVi (1989) Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: WHT003040
Scheibe
Rondellapore/S
aus £4,55
aus £4,55
# 002
MPN: N0211963
NUSS
Dado N/70/105M
aus £0,53
aus £0,53
# 003
MPN: 001619304
Spule
Bobina di trasf. OR.BAE 202 B vs. 60702202
aus £209,93
aus £209,93
# 004
MPN: 001623455
MOTORKABEL
Kabel von der Spule zum Verteiler
aus £62,61
aus £62,61
# 005
MPN: 001631621
STEUERGERÄT
Centr. elett. kompl. vs. rif. Sek. 104B/520
aus £3.782,82
aus £3.782,82
Dieses Teil ersetzt die Teilenummer 001619317
# 006
MPN: 001621238
PLATTE
Komplett. Piastra Porta Zentrum Grenze, Bobina
aus £78,52
aus £78,52
# 007
MPN: 008400401
Scheibe
Rund. 4,3x9x0,8 UNI 1734
Ersetzung
Ersetzung
# 008
MPN: 008200402
NUSS
Mutter 4MA Messing
aus £1,67
aus £1,67
# 009
MPN: 006775095
SICHERUNGSKASTEN
Portafus. 16 vie 3.032.000
aus £126,00
aus £126,00
# 010
MPN: 006311152
RELAIS
Relais 0332204150 Fari
aus £74,88
aus £74,88
# 011
MPN: 001622696
REL-WÄCHTER
Protezione x re!6
aus £12,76
aus £12,76
# 012
MPN: 001624260
ROHR
Tubo x mand. Arie a zentr. Elektr.
aus £21,88
aus £21,88
# 013
MPN: 001619305
STOP LUFT
Geschwindigkeitsbegrenzer für Luftpumpe
aus £635,94
aus £635,94
# 014
MPN: 008200606
NUSS
Ersetzung
Ersetzung
# 015
MPN: 008400606
Scheibe
Rund. 6,4 UNI 1734
Ersetzung
Ersetzung
# 016
MPN: 006311154
RELAIS
Relais 0332014151/C
aus £30,30
aus £30,30
# 017
MPN: 006320034
SICHERUNGS-DASH
Complessivo plancia porta valvoliera
aus £359,84
aus £359,84
# 018
MPN: 008400401
Scheibe
Rund. 4,3x9x0,8 UNI 1734
Ersetzung
Ersetzung
# 019
MPN: 008200402
NUSS
Mutter 4MA Messing
aus £1,58
aus £1,58
# 020
MPN: 006714079
WARNLICHT
Lampegg. elettronico vs. rif./0335.200.038
aus £208,10
aus £208,10
# 021
MPN: 001619328
HEIZMUF
Widerstehen. regolaz. velocita mot. riscaldat.
aus £86,04
aus £86,04
# 022
MPN: 006319913
RELAIS
Relais 87 0332204151
aus £39,80
aus £39,80
# 023
MPN: 006714081
KNOPFKÖRPER
Zoccolo 3334485008 auftauchen.
aus £15,17
aus £15,17
# 024
MPN: 008612505
DICHTUNGSRING
Gommino DUR 130 N
aus £3,70
aus £3,70
# 025
MPN: 008830109
KLEMMRING
Fasc. fiss. Plancia/C füllen
aus £4,73
aus £4,73
# 026
MPN: 001608165
SICHERUNGSKASTEN
Scatola portafusibili 4 vie ansor 040
# 027
MPN: 006313708
DIODO
Diodo x Lampe, Ilium, Targa 1 N 5408
aus £8,50
aus £8,50
