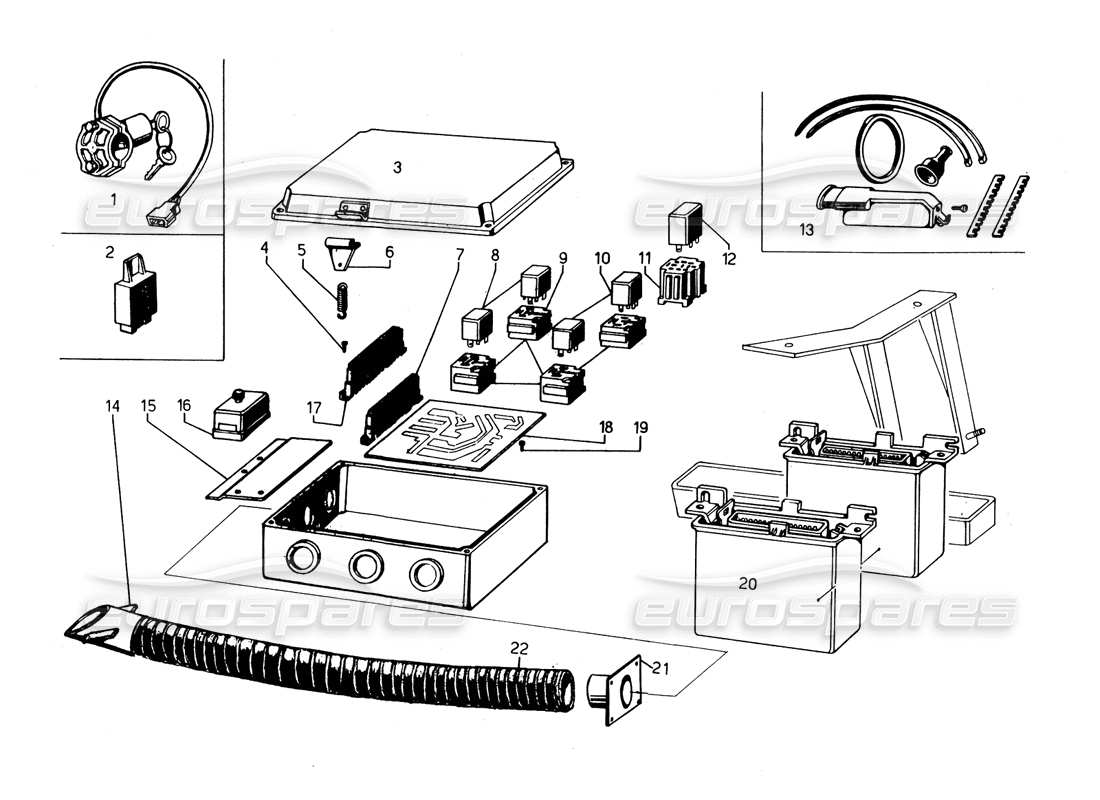

007A - Elektrisches System
Lamborghini Countach 5000 QVi (1989) Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 004322502
Diebstahlsicherung C
Kommutator SIPEA 6.01167
# 002
MPN: 006120601
TERN, BUZ USA
Cicalina temporizzata USA vs. 315
aus £324,49
aus £324,49
# 003
MPN: 001622153
Zirkel. Kasten
Scatole CEB Gewiss (x Rundstempel, e Relais)
# 004
MPN: 008700312
SCHRAUBEN
Vite Autofil. T. croce
aus £1,70
aus £1,70
# 005
MPN: 007044012
LEICHTER FRÜHLING
Molla Fiss. Lüfter. Ameise. direz.
aus £45,34
aus £45,34
# 006
MPN: 007044011
LICHTPLATTE
Piastr. Molla-Fan. Ameise.
aus £33,59
aus £33,59
# 007
MPN: 001622489
F. Link
Conness. feminin x circ. stampato
# 008
MPN: 006311152
RELAIS
Relais 0332204150 Fari
aus £76,23
aus £76,23
# 009
MPN: 006714071
Relaisschuh
Zoccolo x relais vs. 3.334.485.008
# 010
MPN: 006311154
RELAIS
Relais 033201 41 51/C
aus £30,89
aus £30,89
# 011
MPN: 001622487
RELAISVERSORGUNG.
Supp. x relais di sicurezza
aus £2,32
aus £2,32
# 012
MPN: 001622486
RELAIS SEK.
Relais di sicurezza
aus £100,38
aus £100,38
# 013
MPN: 001622492
VERKNÜPFUNG
Conness. x centr. iniez. 35 wetteifern
# 014
MPN: 001622509
KLIMAANLAGE
LUFTFÖRDERER
aus £38,60
aus £38,60
# 015
MPN: 001622491
MEL. BOX SUP
Supporto x portafusibili
aus £156,87
aus £156,87
# 016
MPN: 006319296
P. DIODO
Portadiodi orig. upem 047
aus £75,91
aus £75,91
# 017
MPN: 001622488
M. LINK
Conness. maschi x circ. stampato
# 018
MPN: 001623845
GEDRUCKTER CIR
Circuito stampato x iniezione
# 019
MPN: 008700312
SCHRAUBEN
Vite Autofil. T. croce
aus £1,70
aus £1,70
# 020
MPN: 002021174
Getriebe
Centralina vs. Vod. 080800038
aus £2.605,39
aus £2.605,39
# 021
MPN: 001624727
LUFTKONV.
Convogl. Arie alia zentr. elettronica
aus £73,34
aus £73,34
# 022
MPN: 001622154
ROHR
Tubo x mand. Arie ein Scat, x circ. Briefmarke.
