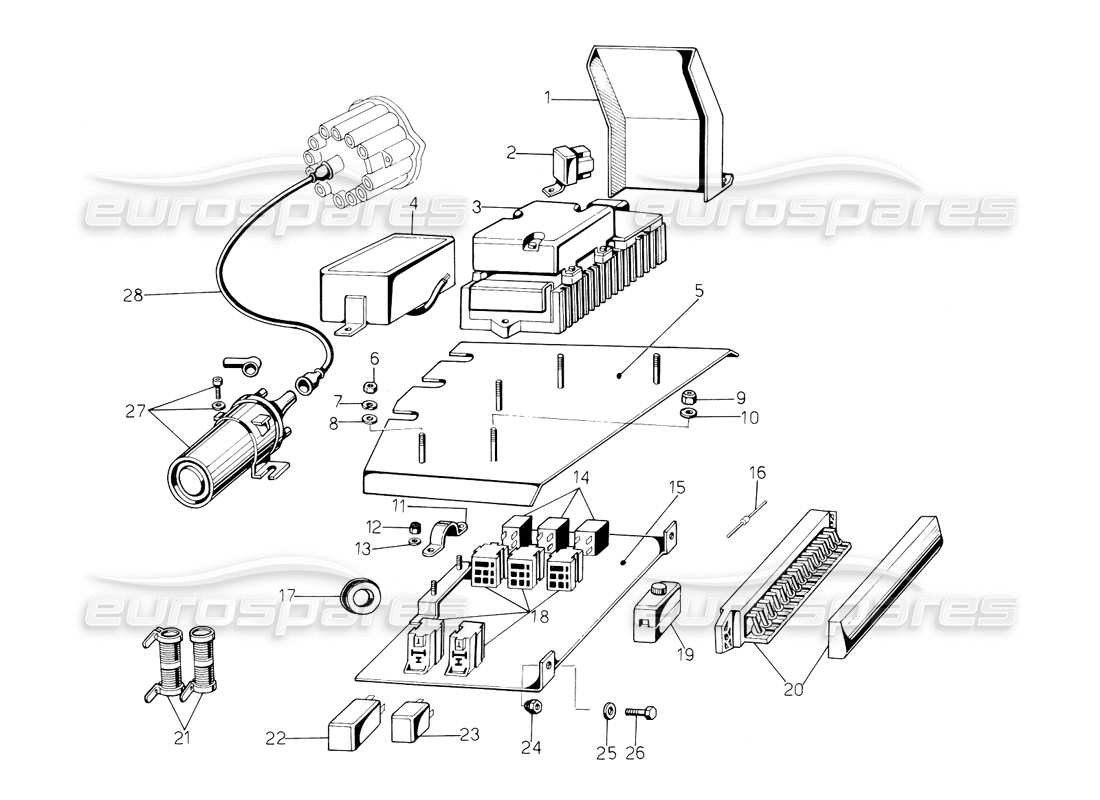

007 - Elektrisches System
Lamborghini Countach 5000 S (1984) Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 001620048
SCHILD
Paratia Protezione Centr. elettronica
# 002
MPN: 006311152
RELAIS
Relais 03322041 25 weit!
aus £76,23
aus £76,23
# 003
MPN: 001619317
ELEKTRISCHE AUSRÜSTUNG
Elektronische Kontrolleinheit
Ersetzung
Ersetzung
# 004
MPN: 001619305
STOPP AIR
Geschwindigkeitsbegrenzer für Luftpumpe
aus £647,30
aus £647,30
# 005
MPN: 001619915
UNTERSTÜTZUNG
Piaster-Supp. zentr. Elektr.
# 006
MPN: N01100412
NUSS
Dado M4UNI 5587-65/5S
aus £0,47
aus £0,47
# 007
MPN: 008410402
Scheibe
Rund. A 4,3 UNI 1751 C72
Ersetzung
Ersetzung
# 008
MPN: 008400401
Scheibe
Rund. 4,3x9x0,8 UNI 1734
Ersetzung
Ersetzung
# 009
MPN: 008200606
NUSS
Dado N/70/106M
Ersetzung
Ersetzung
# 010
MPN: 008400606
Scheibe
Rund. 6,4 UNI 1734
Ersetzung
Ersetzung
# 011
MPN: 008830109
KLEMMRING
Fasc. fiss. Filiplancia 1C
aus £4,81
aus £4,81
# 012
MPN: 008200606
NUSS
Dado N/70/106M
Ersetzung
Ersetzung
# 013
MPN: 008400606
Scheibe
Rund. 6,4 UNI 1734
Ersetzung
Ersetzung
# 014
MPN: 006311154
RELAIS
Relais 033201 411 3 1C
aus £30,89
aus £30,89
# 015
MPN: 006320034
SICHERUNGS-DASH
Complessivo plancia portavalvoliera
aus £366,21
aus £366,21
# 016
MPN: 006313708
DIODO
Diodo x lampada ilium, targa 1N5406
aus £8,66
aus £8,66
# 017
MPN: 008612503
DICHTUNGSRING
Gut. dur R 330 N tubo ris
aus £8,99
aus £8,99
# 018
MPN: 006714081
KNOPFKÖRPER
Zoccolo 3334485008 auftauchen.
aus £15,48
aus £15,48
# 019
MPN: 006319296
P. DIODO
Scatola portachiodi orig. upem 047
aus £75,91
aus £75,91
# 020
MPN: 006775095
SICHERUNGSKASTEN
Portafus. 16 vie 3.032.000
aus £126,00
aus £126,00
Lamborghini TEIL 006775095 Genuine Lamborghini – Gebraucht auf Lager
Kunststoffdeckel geteilt, siehe Foto
Kunststoffdeckel geteilt, siehe Foto
# 021
MPN: 001619328
HEIZMUF
Widerstehen. regolaz. velocita mot. riscaldat.
aus £87,72
aus £87,72
# 022
MPN: 006714079
WARNLICHT
Gruppo Emerg. 0335200022
aus £211,35
aus £211,35
# 023
MPN: 006319913
RELAIS
Relais 87 A senza supp. vs. 0332014151
aus £40,52
aus £40,52
# 024
MPN: 008200606
NUSS
Dado N/70/106M
Ersetzung
Ersetzung
# 025
MPN: 008400606
Scheibe
Rund. 6,4 UNI 1734
Ersetzung
Ersetzung
# 026
MPN: 008100603
BOLZEN
Stier. M6x25 UNI 5739-65A 8G
aus £0,97
aus £0,97
# 027
MPN: 001619304
Spule
Transformationsspule
aus £854,22
aus £854,22
# 028
MPN: 001620008
MOTORKABEL
Kabel von Spule zu Spinnerkappe.
aus £46,94
aus £46,94
