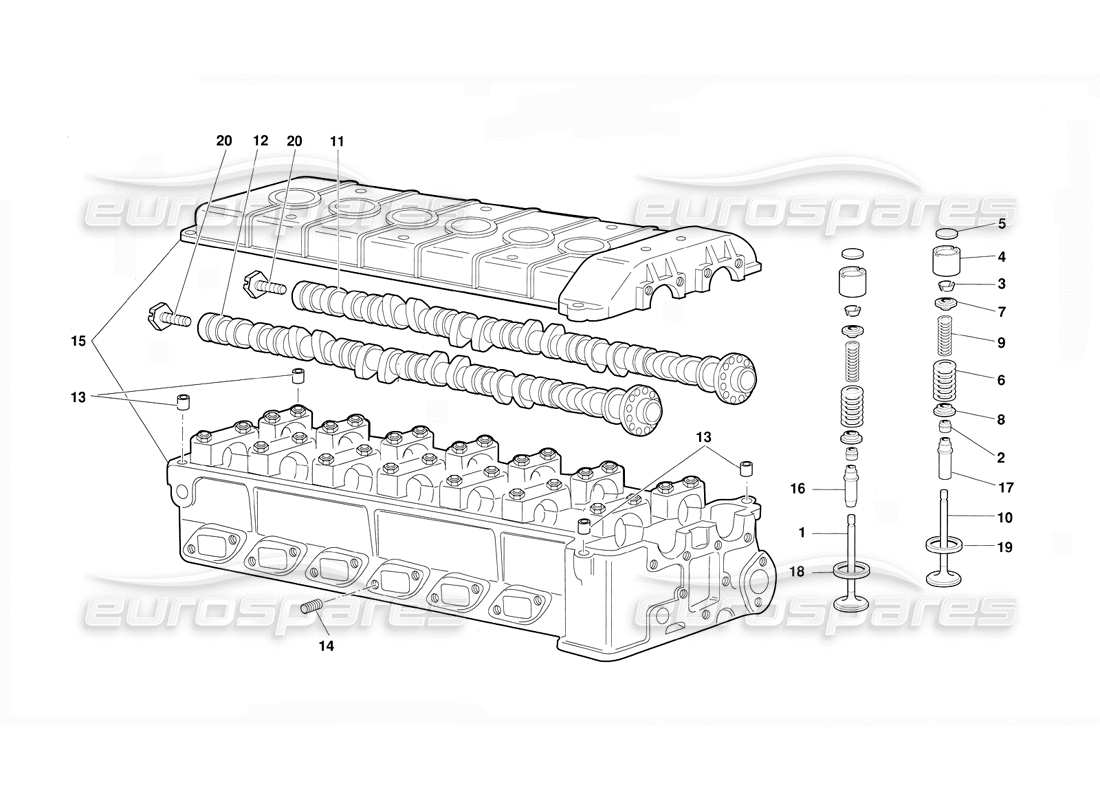

11.01.00 - Zylinderkopf, rechts
Lamborghini Diablo (1991) Cylinder Head, Right Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 009008019
ZYLINDERKOPFWERKZEUG
WERKZEUG ZUM ENTFERNEN DER ZYLINDERKOPFBOLZEN
aus £416,81
aus £416,81
# 001
MPN: 001220819
AUSPUFFVENTIL
ABFLUSSVENTIL
aus £78,75
aus £78,75
# 002
MPN: 07M109675
SIEGEL
aus £9,56
aus £9,56
# 003
MPN: 001220843
STÖSSEL-VERRIEGELUNGSKEGEL
SEMICONO PUNTERIE
aus £4,81
aus £4,81
# 004
MPN: 07M109309
STÖSSEL
PUNTERIA
aus £22,27
aus £22,27
# 005
MPN: 001220877
SHIM
REGISTRIERUNGSDICKE 3.25 MM
Ersetzung
Ersetzung
# 005
MPN: 001220878
SHIM
REGISTRIERUNGSDICKE 3.30 MM
# 005
MPN: 001220879
SHIM
REGISTRIERUNGSDICKE 3.35 MM
# 005
MPN: 001220880
SHIM
REGISTRIERUNGSDICKE 3.40 MM
# 005
MPN: 001220891
SHIM
REGISTRIERUNGSDICKE 3.95 MM
# 005
MPN: 001220892
VENTILSCHEIBEN
4.00 MM
Ersetzung
Ersetzung
# 005
MPN: 001220895
SHIM
REGISTRIERUNGSDICKE 4.15 MM
# 005
MPN: 001220896
SHIM
REGISTRIERUNGSDICKE 4.20 MM
Ersetzung
Ersetzung
# 005
MPN: 001220897
SHIM
REGISTRIERUNGSDICKE 4.25 MM
# 005
MPN: 001220898
SHIM
REGISTRIERUNGSDICKE 4.30 MM
# 005
MPN: 001220899
SHIM
REGISTRIERUNGSDICKE 4.35 MM
# 005
MPN: 001220900
SHIM
REGISTRIERUNGSDICKE 4.40 MM
# 005
MPN: 001220901
SHIM
REGISTRIERUNGSDICKE 4.45 MM
# 005
MPN: 001220902
SHIM
REGISTRIERUNGSDICKE 4.50 MM
# 005
MPN: 001220903
SHIM
REGISTRIERUNGSDICKE 4.55 MM
# 005
MPN: 001220904
SHIM
REGISTRIERUNGSDICKE 4.60 MM
# 005
MPN: 001220905
SHIM
REGISTRIERUNGSDICKE 4.65 MM
# 005
MPN: 001220906
SHIM
REGISTRIERUNGSDICKE 4.70 MM
# 005
MPN: 07M109320D
SHIM
REGISTRIERUNGSDICKE 3.45 MM
aus £6,83
aus £6,83
# 005
MPN: 07M109320E
SHIM
REGISTRIERUNGSDICKE 3.50 MM
aus £33,81
aus £33,81
# 005
MPN: 07M109320F
SHIM
REGISTRIERUNGSDICKE 3.55 MM
aus £6,83
aus £6,83
# 005
MPN: 07M109320G
SHIM
REGISTRIERUNGSDICKE 3.60 MM
aus £33,81
aus £33,81
# 005
MPN: 07M109320H
UNTERLEGSCHEIBE 3.65 MM
aus £35,11
aus £35,11
# 005
MPN: 07M109320J
SHIM
REGISTRIERUNGSDICKE 3.70 MM
aus £33,81
aus £33,81
# 005
MPN: 07M109320K
SHIM
REGISTRIERUNGSDICKE 3.75 MM
aus £33,81
aus £33,81
# 005
MPN: 07M109320L
SHIM
REGISTRIERUNGSDICKE 3.80 MM
aus £33,81
aus £33,81
# 005
MPN: 07M109320M
SHIM
REGISTRIERUNGSDICKE 3.85 MM
aus £6,83
aus £6,83
# 005
MPN: 07M109320N
SHIM
REGISTRIERUNGSDICKE 3.90 MM
aus £33,81
aus £33,81
# 005
MPN: 07M109320R
UNTERLEGSCHEIBE 4.05 MM
aus £6,83
aus £6,83
# 005
MPN: 07M109320S
SHIM
REGISTRIERUNGSDICKE 4.10 MM
aus £33,81
aus £33,81
# 006
MPN: 07M109623A
FRÜHLING
EXTERNE FEDER
aus £11,59
aus £11,59
# 007
MPN: 07M109641
STÖSSELPLATTE
aus £11,59
aus £11,59
# 008
MPN: 001220993
STÖSSELPLATTE
UNTERE STÖSSELPLATTE
Ersetzung
Ersetzung
# 009
MPN: 07M109633A
FRÜHLING
MOLLA INTERNA
aus £3,77
aus £3,77
# 010
MPN: 001229714
EINLASSVENTIL
Saugventil
aus £48,30
aus £48,30
# 011
MPN: 001229368
Nockenwelle
SAUGNOCKENWELLE RECHTER KOPF
aus £2.479,04
aus £2.479,04
# 012
MPN: 001229367
Nockenwelle
Auslassnockenwelle rechts
aus £2.479,04
aus £2.479,04
# 013
MPN: 008800604
BUCHSE
Busch
Ersetzung
Ersetzung
# 014
MPN: 008840802
HELI-SPULE
HELI-SPULE
aus £2,06
aus £2,06
# 015
MPN: 463400100
KOPF
RECHTER KOPF
aus £14.297,99
aus £14.297,99
# 016
MPN: 001229718
VENTILFÜHRUNG
AUSPUFFVENTILFÜHRUNG
aus £90,79
aus £90,79
# 017
MPN: 001229717
VENTILFÜHRUNG
SAUGVENTILFÜHRUNG
aus £90,79
aus £90,79
# 018
MPN: 001220823
VENTILSITZ
AUSPUFFVENTILSITZ
aus £10,61
aus £10,61
# 019
MPN: 001229713
VENTILSITZ
EINLASSVENTILSITZ
aus £49,75
aus £49,75
# 020
MPN: 008931412
SCHRAUBEN
VITE
aus £59,37
aus £59,37
