12.01.00 - Timing-System

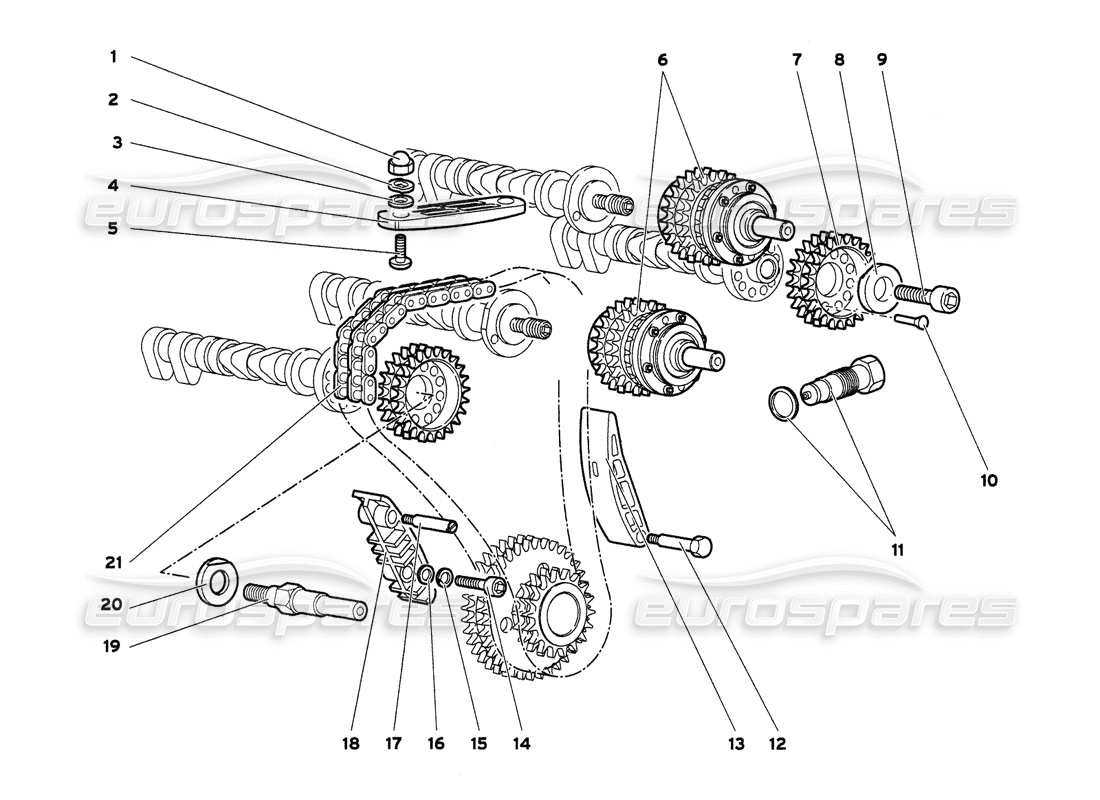

Lamborghini Diablo 6.0 (2001) Timing System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008200605
NUSS
aus £1,74
aus £1,74
# 002
MPN: 008410602
Scheibe
aus £28,28
aus £28,28
# 003
MPN: WHT003041
Scheibe
(Enthält den Motordichtungssatz und den Deckeldichtungssatz)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008400609 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 07M109513
UNTERLAGE
aus £465,18
aus £465,18
# 005
MPN: 008700682
SCHRAUBEN
aus £0,53
aus £0,53
# 006
MPN: 07M109083
TIMING-VARIATOR-GETRIEBE
aus £3.700,68
aus £3.700,68
# 007
MPN: 001232198
GANG
aus £371,44
aus £371,44
# 008
MPN: 001237892
Scheibe
aus £39,95
aus £39,95
# 009
MPN: 008701031
SCHRAUBEN
aus £6,39
aus £6,39
Dieses Teil ersetzt die Teilenummer 001220990
# 010
MPN: 001201964
DÜBEL
aus £28,78
aus £28,78
# 011
MPN: 07M109255
KETTENSTRECKER
aus £514,46
aus £514,46
# 012
MPN: 001232851
STIFT
# 013
MPN: 07M109508
UNTERLAGE
aus £143,54
aus £143,54
# 014
MPN: 008700848
SCHRAUBEN
# 015
MPN: 008410820
Scheibe
Ersetzung
Ersetzung
# 016
MPN: 008400816
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 001232837
STIFT
Ersetzung
Ersetzung
# 018
MPN: 07M109469
UNTERLAGE
aus £30,18
aus £30,18
# 019
MPN: 0012003892
Welle
aus £123,54
aus £123,54
# 020
MPN: 0012003956
Scheibe
aus £13,11
aus £13,11
# 021
MPN: 0012001138
OBERSTE STEUERKETTE
Ersetzung
Ersetzung
