15.01.00 - MOTORÖLPUMPE

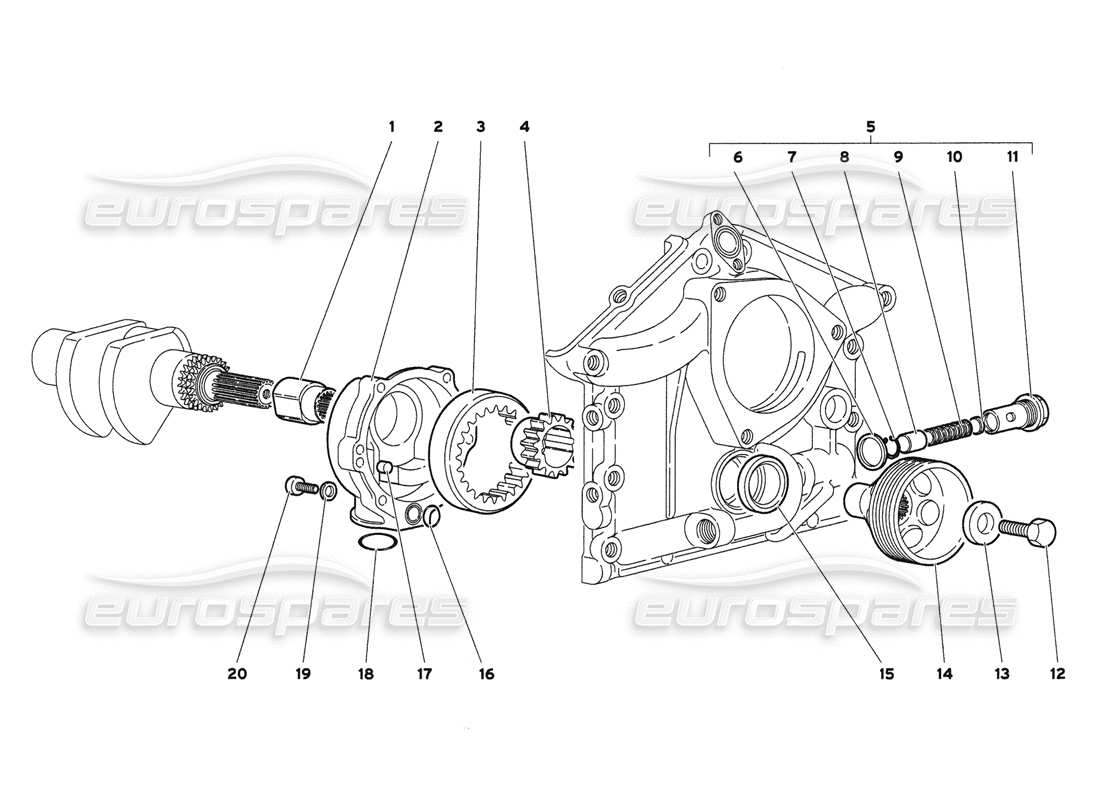

Lamborghini Diablo 6.0 (2001) Engine Oil Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 001532187
KUPPLUNG
aus £146,67
aus £146,67
# 002
MPN: 001532874
ABDECKUNG
aus £1.706,60
aus £1.706,60
# 003
MPN: 001528526
ANGETRIEBENES ZAHNRAD
aus £2.990,46
aus £2.990,46
# 004
MPN: 001528525
ANTRIEBSZAHNRAD
aus £311,41
aus £311,41
# 005
MPN: 0015004602
VENTILBAUGRUPPE
aus £326,09
aus £326,09
# 006
MPN: 008403007
Scheibe
(Im Motordichtungssatz enthalten)
aus £0,76
aus £0,76
# 007
MPN: 008571901
HALTERING
aus £3,78
aus £3,78
# 008
MPN: 001232216
KOLBEN
aus £75,51
aus £75,51
# 009
MPN: 001519888
FRÜHLING
aus £16,05
aus £16,05
# 010
MPN: 001232217
ABSTANDSHALTER
aus £4,33
aus £4,33
# 011
MPN: 001232215
DRUCKREGELVENTILKÖRPER
aus £166,73
aus £166,73
# 012
MPN: 008101642
SCHRAUBEN
aus £2,81
aus £2,81
# 013
MPN: 001433466
Scheibe
aus £56,05
aus £56,05
# 014
MPN: 001432192
ROLLE
aus £1.073,65
aus £1.073,65
# 015
MPN: 008613702
SIEGEL
(Im Motordichtungssatz enthalten)
aus £37,08
aus £37,08
# 016
MPN: 008601705
SIEGEL
(Im Motordichtungssatz enthalten)
aus £0,51
aus £0,51
# 017
MPN: WHT003577
DÜBEL
aus £1,22
aus £1,22
# 018
MPN: 008603503
SIEGEL
aus £2,64
aus £2,64
Dieses Teil ersetzt die Teilenummer 008603501
# 019
MPN: 008410602
Scheibe
aus £28,42
aus £28,42
# 020
MPN: 008700627
SCHRAUBEN
Ersetzung
Ersetzung
