15.04.00 - Motoröl-Atmungssystem

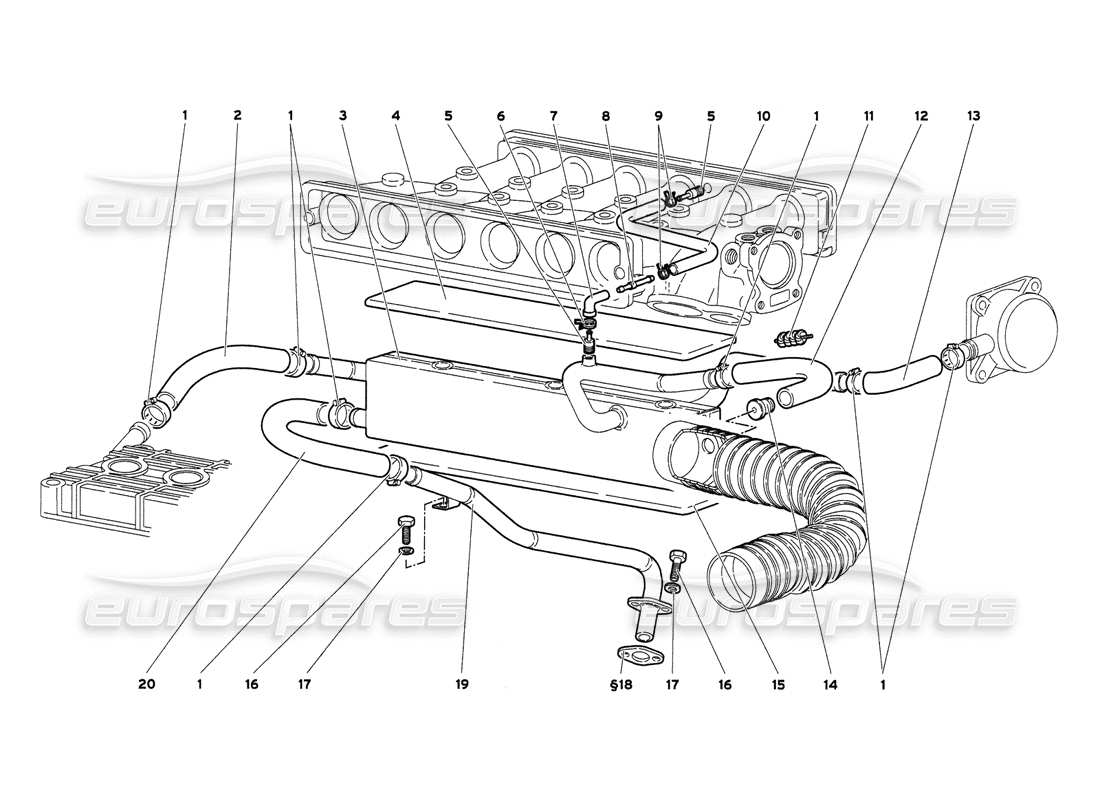

Lamborghini Diablo 6.0 (2001) Engine Oil Breathing System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008832003
KLEMME
aus £27,78
aus £27,78
# 002
MPN: 001533391
Schlauch
aus £56,90
aus £56,90
# 003
MPN: 001533385
RESERVOIR
aus £326,84
aus £326,84
# 004
MPN: 001533448
ISOLATOR
aus £22,76
aus £22,76
# 005
MPN: 001328721
VERBINDUNG
aus £12,66
aus £12,66
# 006
MPN: 008830122
CLIP
aus £0,54
aus £0,54
# 007
MPN: 07L131756
90° UNION
aus £17,17
aus £17,17
Dieses Teil ersetzt die Teilenummer 001329321
# 008
MPN: 001329319
UNION
aus £0,76
aus £0,76
# 009
MPN: 008830128
CLIP
Ersetzung
Ersetzung
# 010
MPN: 001333445
Schlauch
aus £8,91
aus £8,91
# 011
MPN: 001532768
FLAMMENFALLE
aus £15,43
aus £15,43
# 012
MPN: 001533775
Schlauch
aus £60,70
aus £60,70
# 013
MPN: 001533391
Schlauch
aus £56,90
aus £56,90
# 014
MPN: 001333773
UNION
aus £15,17
aus £15,17
# 015
MPN: 001533447
ISOLATOR
aus £49,50
aus £49,50
# 016
MPN: 008100601
SCHRAUBEN
Ersetzung
Ersetzung
# 017
MPN: 008410602
Scheibe
aus £28,47
aus £28,47
# 018
MPN: 0015006613
Dichtung
(Im Motordichtungssatz enthalten)
aus £3,24
aus £3,24
# 019
MPN: 001532643
Schlauch
aus £46,43
aus £46,43
# 020
MPN: 001532654
Schlauch
aus £45,31
aus £45,31
