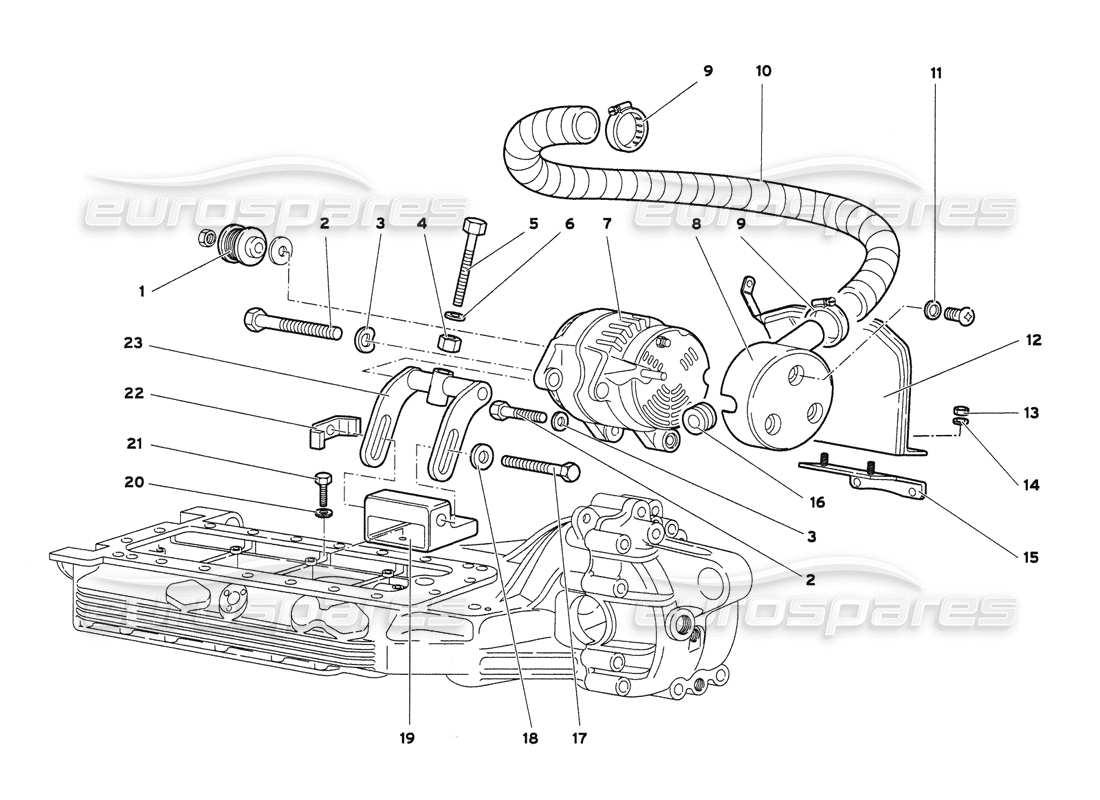

16.03.00 - GENERATOR
Lamborghini Diablo 6.0 (2001) Alternator Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 0016004973
ROLLE
aus £122,70
aus £122,70
# 002
MPN: 008100871
SCHRAUBEN
aus £2,61
aus £2,61
# 003
MPN: 008410810
Scheibe
Ersetzung
Ersetzung
# 004
MPN: N01100845
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008200801 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 008100880
SCHRAUBEN
# 006
MPN: 008410810
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 0016009347
KOMPLETTE LICHTMASCHINE OHNE RIEMENSCHEIBE
aus £504,94
aus £504,94
# 008
MPN: 0016006127
FÖRDERER
aus £52,57
aus £52,57
# 009
MPN: 008833802
KLEMME
Ersetzung
Ersetzung
# 010
MPN: 07M903667
Schlauch
aus £267,18
aus £267,18
# 011
MPN: 008400304
Scheibe
aus £0,53
aus £0,53
# 012
MPN: 0016006524
PLATTE
aus £112,86
aus £112,86
# 013
MPN: 008200614
NUSS
Ersetzung
Ersetzung
# 014
MPN: WHT002961
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008400607
# 015
MPN: 0016006519
Halterung
aus £24,59
aus £24,59
# 016
MPN: 008611805
TÜLLE
aus £11,58
aus £11,58
# 017
MPN: 008100813
SCHRAUBEN
aus £0,72
aus £0,72
# 018
MPN: N90179103
Scheibe
aus £1,06
aus £1,06
Dieses Teil ersetzt die Teilenummer 008400801
# 019
MPN: 0016004962
UNTERSTÜTZUNG
aus £54,81
aus £54,81
# 020
MPN: 008410810
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 008700823
SCHRAUBEN
aus £0,53
aus £0,53
# 022
MPN: 0016004071
STOPPEN
aus £66,24
aus £66,24
# 023
MPN: 0016004965
GABEL
aus £139,71
aus £139,71
