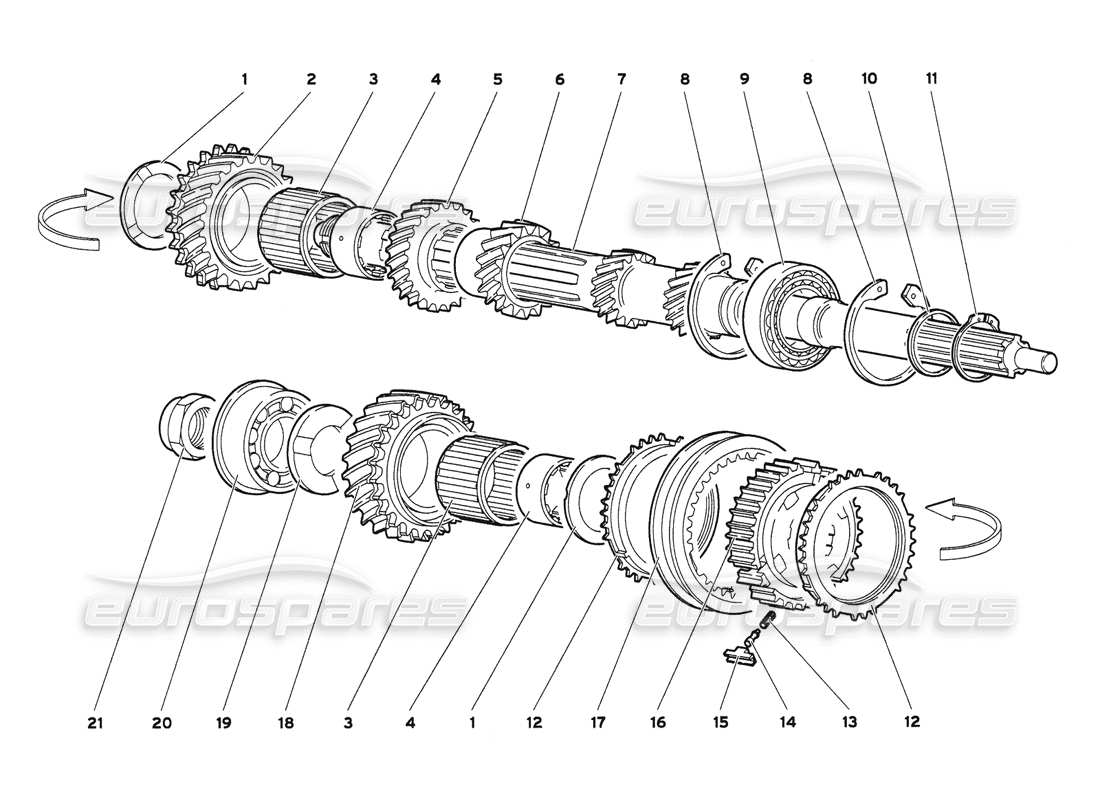

24.05.00 - Hauptwelle
Lamborghini Diablo 6.0 (2001) Main Shaft Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 002424864
ABSTANDSHALTER
aus £107,83
aus £107,83
# 002
MPN: 0024001641
4TH AUSRÜSTUNG
aus £1.142,94
aus £1.142,94
Dieses Teil ersetzt die Teilenummer 002424888
# 003
MPN: 008524701
ROLLENKÄFIG
aus £30,66
aus £30,66
# 004
MPN: 002420124
KEILBUCHSE
aus £291,72
aus £291,72
# 005
MPN: 002424873
3RD AUSRÜSTUNG
aus £163,85
aus £163,85
# 006
MPN: 002427097
2ND AUSRÜSTUNG
aus £161,05
aus £161,05
# 007
MPN: 002430938
Hauptwelle
aus £680,84
aus £680,84
# 008
MPN: 008578001
HALTERING
aus £3,86
aus £3,86
# 009
MPN: 008524010
LAGER
Ersetzung
Ersetzung
# 010
MPN: 002424859
ABSTANDSHALTER
aus £15,08
aus £15,08
# 011
MPN: 008584001
SEEGER-RING
aus £5,53
aus £5,53
# 012
MPN: 002421416
Synchronring
aus £792,95
aus £792,95
# 013
MPN: 002421418
FRÜHLING
aus £38,79
aus £38,79
# 014
MPN: 002421419
STIFT
aus £20,02
aus £20,02
# 015
MPN: 002421420
FÜHRUNG
aus £17,00
aus £17,00
# 016
MPN: 002421680
SYNCHRONISATOR
aus £207,26
aus £207,26
# 017
MPN: 002425150
VERLOBUNGSRING
aus £1.327,32
aus £1.327,32
# 018
MPN: 0024001212
5TH AUSRÜSTUNG
aus £279,40
aus £279,40
# 018
MPN: 0024001860
5TH AUSRÜSTUNG
(Niedrige Verhältnisse)
aus £158,16
aus £158,16
# 019
MPN: 002424861
ABSTANDSHALTER
aus £84,37
aus £84,37
# 020
MPN: 008503006
LAGER
aus £444,93
aus £444,93
Dieses Teil ersetzt die Teilenummer 008503004
# 021
MPN: 002431824
NUSS
aus £172,92
aus £172,92
