42.01.00 - Pedale

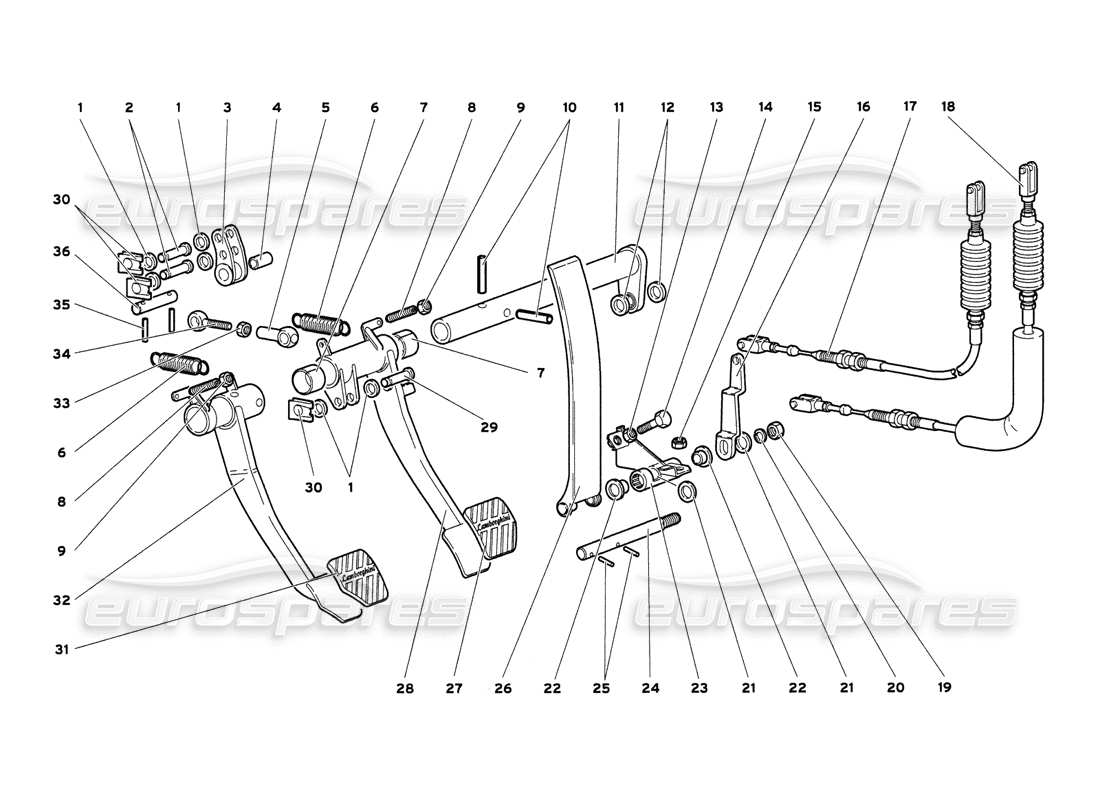

Lamborghini Diablo 6.0 (2001) Pedals Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008401007
Scheibe
aus £0,52
aus £0,52
# 002
MPN: 004232621
STIFT
aus £24,15
aus £24,15
# 003
MPN: 004225060
HEBEL
aus £48,31
aus £48,31
# 004
MPN: 008801209
BUCHSE
aus £6,10
aus £6,10
# 005
MPN: 004225061
KUGELGELENKKUPPLUNG
aus £43,73
aus £43,73
# 006
MPN: 0042004879
FRÜHLING
# 007
MPN: 008802501
BUCHSE
Ersetzung
Ersetzung
# 008
MPN: 004210834
EINSTELLVORRICHTUNG
aus £2,89
aus £2,89
# 009
MPN: 008200604
NUSS
Ersetzung
Ersetzung
# 010
MPN: 008900803
STIFT
aus £0,72
aus £0,72
# 011
MPN: 004225064
Welle
# 012
MPN: 008400819
Scheibe
Ersetzung
Ersetzung
# 013
MPN: 008200801
NUSS
Ersetzung
Ersetzung
# 014
MPN: 008100828
SCHRAUBEN
aus £0,54
aus £0,54
# 015
MPN: N90226404
NUSS
aus £1,26
aus £1,26
# 016
MPN: 0042005200
HEBEL
aus £94,20
aus £94,20
# 017
MPN: 004230089
BESCHLEUNIGER-SPURSTANGE
(Gültig für MY 2000 & 2001)
aus £734,92
aus £734,92
# 018
MPN: 004236013
BESCHLEUNIGER-SPURSTANGE
(Gültig für GB und AUSTRALIEN – März 2001)
aus £99,58
aus £99,58
# 019
MPN: 008200809
NUSS
Ersetzung
Ersetzung
# 020
MPN: N90179103
Scheibe
aus £1,12
aus £1,12
Dieses Teil ersetzt die Teilenummer 008400801
# 021
MPN: 003230722
Scheibe
aus £0,75
aus £0,75
# 022
MPN: 008801203
BUCHSE
aus £6,74
aus £6,74
# 023
MPN: 0042005202
UNTERSTÜTZUNG
aus £301,54
aus £301,54
# 024
MPN: 0042005199
STIFT
aus £122,93
aus £122,93
# 025
MPN: 008900204
STIFT
aus £0,53
aus £0,53
# 026
MPN: 0042005198
Gaspedal
aus £318,72
aus £318,72
# 027
MPN: 0042005210
GUMMI-PEDALABDECKUNG
aus £44,21
aus £44,21
# 028
MPN: 0042005208
BREMSPEDAL
aus £113,86
aus £113,86
# 029
MPN: 004232622
STIFT
aus £17,02
aus £17,02
# 030
MPN: 008581004
CLIP
aus £6,02
aus £6,02
# 031
MPN: 0042005210
GUMMI-PEDALABDECKUNG
aus £44,21
aus £44,21
# 032
MPN: 0042005211
KUPPLUNGSPEDAL
aus £113,86
aus £113,86
# 033
MPN: N10155210
NUSS
aus £1,41
aus £1,41
Dieses Teil ersetzt die Teilenummer 008201001
# 034
MPN: 004225062
SPURSTANGE
aus £41,96
aus £41,96
# 035
MPN: 008900305
STIFT
aus £0,53
aus £0,53
# 036
MPN: 004225074
ZUCHT
