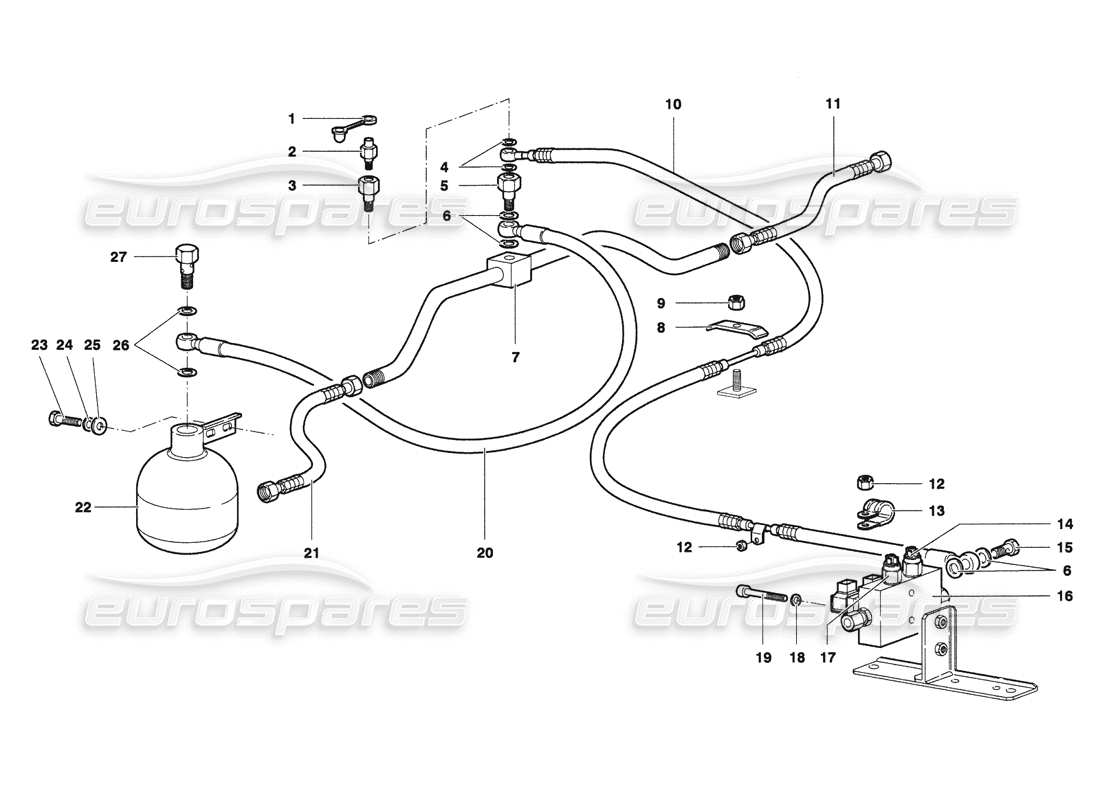

51.03.00 - Hebesystem
Lamborghini Diablo 6.0 (2001) Lifting System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 005136498
Stecker
aus £25,51
aus £25,51
# 002
MPN: 005136497
ENTLÜFTUNGSSCHRAUBE
aus £22,31
aus £22,31
# 003
MPN: 005136496
SCHRAUBE MIT LOCH
aus £32,68
aus £32,68
# 004
MPN: 003101513
Scheibe
aus £0,97
aus £0,97
# 005
MPN: 0051006838
SCHRAUBE MIT LOCH
aus £60,19
aus £60,19
# 006
MPN: 0051006839
Scheibe
aus £0,84
aus £0,84
# 007
MPN: 0051006832
ROHR
aus £538,92
aus £538,92
# 007
MPN: 0051007983
ROHR
(Gültig für GB – März 2001)
aus £538,92
aus £538,92
# 008
MPN: 004033480
PLATTE
# 009
MPN: N0211963
NUSS
aus £0,53
aus £0,53
# 010
MPN: 0051006848
ROHR
aus £436,11
aus £436,11
# 010
MPN: 0051008087
ROHR
(Gültig für GB – März 2001)
aus £306,95
aus £306,95
# 011
MPN: 0051006813
RH-ROHR
aus £310,93
aus £310,93
# 012
MPN: 008200606
NUSS
Ersetzung
Ersetzung
# 013
MPN: 008831515
KLEMME
aus £5,63
aus £5,63
# 014
MPN: 0R1470156
MAXIMALER UND MINIMALER DRUCKMESSER-KIT
aus £598,34
aus £598,34
Dieses Teil ersetzt die Teilenummer 0051009364
# 015
MPN: 005133245
SCHRAUBE MIT LOCH
aus £135,98
aus £135,98
# 016
MPN: 005134571
MAGNETVENTIL
aus £165,58
aus £165,58
# 017
MPN: 0R1470156
MINDESTDRUCKMESSGERÄT
aus £598,34
aus £598,34
Dieses Teil ersetzt die Teilenummer 0051009364
# 018
MPN: 008410602
Scheibe
aus £28,66
aus £28,66
# 019
MPN: 008700608
SCHRAUBEN
aus £0,53
aus £0,53
# 020
MPN: 0051006814
ROHR
(Gültig für GB – März 2001)
aus £264,49
aus £264,49
# 020
MPN: 0051007985
ROHR
(Gültig für GB – März 2001)
aus £279,42
aus £279,42
# 021
MPN: 0051006831
Linkes Rohr
aus £310,93
aus £310,93
# 022
MPN: 0051006837
RESERVOIR
aus £1.729,29
aus £1.729,29
# 023
MPN: 008100601
SCHRAUBEN
Ersetzung
Ersetzung
# 024
MPN: 008410601
Scheibe
aus £0,53
aus £0,53
# 025
MPN: WHT002961
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008400607
# 026
MPN: 008401425
Scheibe
Ersetzung
Ersetzung
# 027
MPN: 005124347
SCHRAUBE MIT LOCH
Ersetzung
Ersetzung
