72.01.00 - Türen

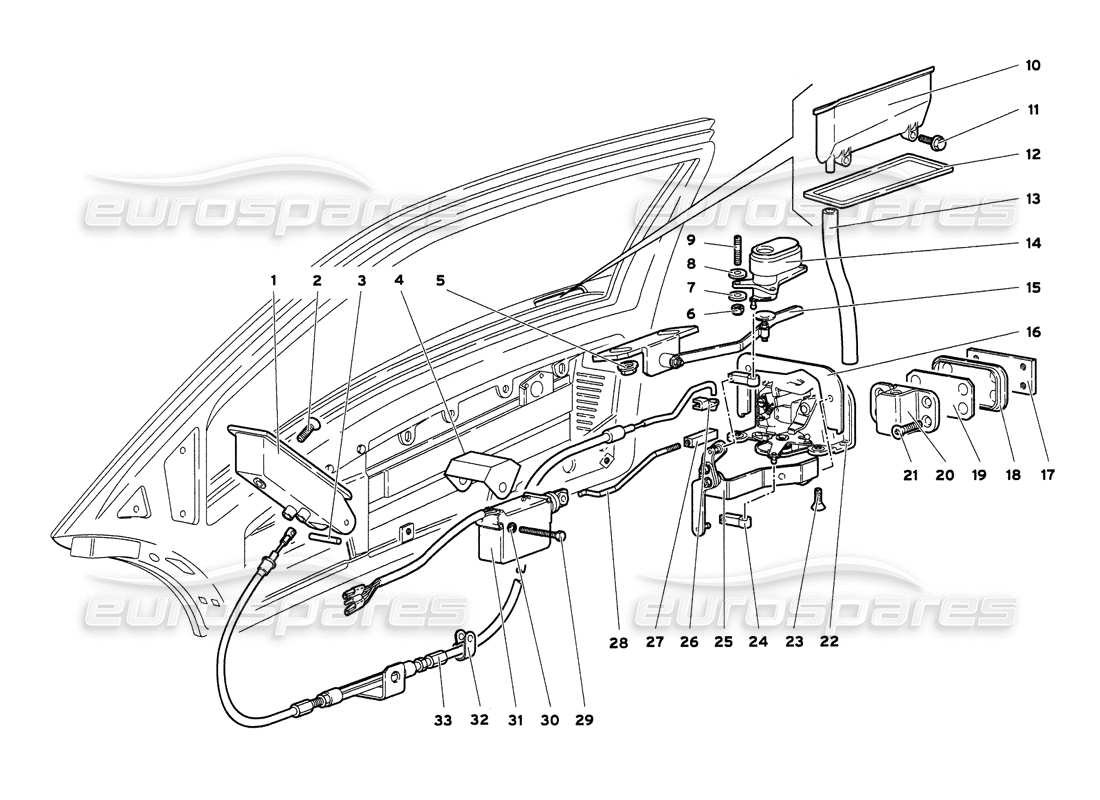

Lamborghini Diablo 6.0 (2001) Doors Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 400827185
HANDHABEN
aus £1.132,69
aus £1.132,69
# 002
MPN: 008700539
SCHRAUBEN
# 003
MPN: 008900305
STIFT
aus £0,53
aus £0,53
# 004
MPN: 009921112
RH-SCHUTZ
aus £53,89
aus £53,89
# 004
MPN: 009921113
LINKER SCHUTZ
aus £9,83
aus £9,83
# 005
MPN: 008200614
NUSS
Ersetzung
Ersetzung
# 006
MPN: WHT002959
NUSS
aus £0,53
aus £0,53
# 007
MPN: 008400401
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 008400401
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 008300403
BOLZEN (L=21 MM)
aus £16,59
aus £16,59
# 009
MPN: 009921221
BOLZEN (L=18 MM)
aus £2,69
aus £2,69
# 010
MPN: 009421200
RECHTER GRIFF
aus £193,69
aus £193,69
# 010
MPN: 009421201
LINKER GRIFF
aus £202,77
aus £202,77
# 011
MPN: N10718801
SCHRAUBEN
aus £0,61
aus £0,61
# 012
MPN: 009421712
RECHTE DICHTUNG
aus £3,45
aus £3,45
# 012
MPN: 009421713
DICHTUNG LINKS
aus £8,34
aus £8,34
# 013
MPN: 009421245
ROHR
aus £11,28
aus £11,28
# 014
MPN: 0072005036
TÜRTASTEN LINKS UND RECHTS
aus £282,74
aus £282,74
# 014
MPN: 009421227/a
RECHTER TÜRKNOPF
Verwendung: 0072005036 (LH- und RH-Tasten)
# 014
MPN: 009421228/a
LINKE TÜRKNOPF
Verwendung: 0072005036 (LH- und RH-Tasten)
# 015
MPN: 0072008667
RECHTER LEERLAUFHEBEL
aus £184,07
aus £184,07
# 015
MPN: 009921224
Linker Leerlaufhebel
aus £153,39
aus £153,39
# 016
MPN: 009421272
DICHTUNG LINKS
# 016
MPN: 009421273
RECHTE DICHTUNG
# 017
MPN: 007021253
PLATTE
aus £18,62
aus £18,62
# 018
MPN: 410837899
PLATTE
aus £9,34
aus £9,34
# 019
MPN: 410837963
ABSTANDSHALTER
aus £9,81
aus £9,81
# 019
MPN: 410837964
ABSTANDSHALTER
aus £9,56
aus £9,56
# 020
MPN: 410831407A
LINKER SPERRSCHLAG
aus £163,12
aus £163,12
# 020
MPN: 410831408A
RECHTER SCHLOSSSCHLIEßER
aus £287,71
aus £287,71
# 021
MPN: 008700610
SCHRAUBEN
aus £0,51
aus £0,51
# 022
MPN: 009421278
RH-SPERRE
aus £774,39
aus £774,39
# 022
MPN: 009421279
Linkes Schloss
aus £332,48
aus £332,48
# 023
MPN: 008700610
SCHRAUBEN
aus £0,51
aus £0,51
# 024
MPN: 009421214
KUPPLUNG
Ersetzung
Ersetzung
# 025
MPN: 009921225
RECHTER LEERLAUFHEBEL
aus £207,95
aus £207,95
# 025
MPN: 009921226
Linker Leerlaufhebel
aus £153,39
aus £153,39
# 026
MPN: 009421251
CLIP
# 027
MPN: 007021016
KLINKE
Ersetzung
Ersetzung
# 028
MPN: 009921204
RECHTE SPURSTANGE
aus £13,90
aus £13,90
# 028
MPN: 009921211
Linke Spurstange
aus £13,90
aus £13,90
# 029
MPN: 008100404
SCHRAUBEN
Ersetzung
Ersetzung
# 030
MPN: 008400401
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 0R1320007
Linker Türantrieb
aus £555,96
aus £555,96
# 031
MPN: 0R1320008
RHS-TÜRANTRIEB
aus £262,86
aus £262,86
# 032
MPN: 008830907
KLEMME
aus £0,52
aus £0,52
# 033
MPN: 009921010
RECHTES KABEL
aus £54,39
aus £54,39
# 033
MPN: 009921011
Linkes Kabel
aus £54,39
aus £54,39
