66.04.00 - Rahmenbodenplatten

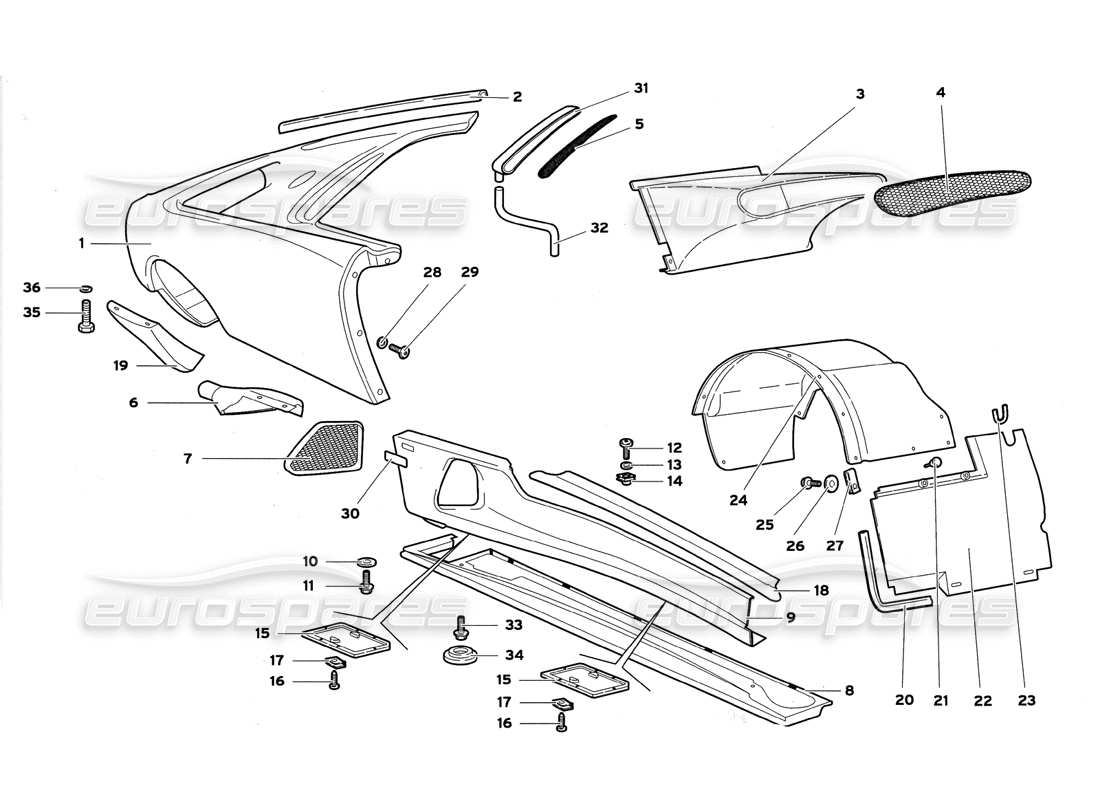

Lamborghini Diablo GT (1999) Frame Floor Panels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 0066007288
HINTERER SCHMUTZ. FENDER
KOTFLÜGEL HINTEN
aus £8.361,57
aus £8.361,57
# 002
MPN: 009490113
Dichtung
DICHTUNG
aus £15,35
aus £15,35
Dieses Teil ersetzt die Teilenummer 009490110
# 003
MPN: 0074004725
FÖRDERER
FÖRDERER
aus £1.218,80
aus £1.218,80
# 004
MPN: 0066005378
NETZ
NETZ
aus £97,28
aus £97,28
# 005
MPN: 0066005380
NETZ
NETZ
aus £143,45
aus £143,45
# 006
MPN: 009953104
FÖRDERER
FÖRDERER
aus £380,57
aus £380,57
# 007
MPN: 0066005382
NETZ
NETZ
aus £293,98
aus £293,98
# 008
MPN: 0066004620
SEITENPOILER RECHTS
RECHTER MINIROCK
aus £3.838,78
aus £3.838,78
# 009
MPN: 0066004664
PANEL
BRANCARDO
aus £6.433,89
aus £6.433,89
# 010
MPN: WHT002961
Scheibe
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008400607
# 011
MPN: N10718801
SCHRAUBEN
VITE
aus £0,60
aus £0,60
# 012
MPN: 0087400685
SCHRAUBEN
VITE
# 013
MPN: 008400624
Scheibe
Scheibe
aus £2,68
aus £2,68
# 014
MPN: N90327506
CLIP
aus £0,58
aus £0,58
# 015
MPN: 009410306
INSPEKTIONSDECKEL
INSPEKTIONSTÜR
aus £42,46
aus £42,46
# 016
MPN: WHT003114
SCHRAUBEN
VITE
aus £3,34
aus £3,34
Dieses Teil ersetzt die Teilenummer WHT000766
# 017
MPN: WHT003424
CLIP
Wäscheklammer
aus £0,58
aus £0,58
# 018
MPN: 0078004670
TÜRSCHWELLERFORM
BATTICALCAGNO
aus £862,27
aus £862,27
# 019
MPN: 0066005204
RECHTES DREIECK
RECHTWINKLIGES DREIECK
aus £1.807,11
aus £1.807,11
# 020
MPN: 009411511
Dichtung
DICHTUNG
aus £69,15
aus £69,15
# 021
MPN: 009421408
GUMMIPUFFER
STOßSTANGEN KOMMA
aus £19,59
aus £19,59
# 022
MPN: 009911502
SCHUTZ
PARASASSI
aus £294,85
aus £294,85
# 023
MPN: 009411513
Dichtung
DICHTUNG
aus £102,46
aus £102,46
# 024
MPN: 009911500
HINTERRADKASTEN
PASSARUOTA-POST.
aus £265,33
aus £265,33
# 025
MPN: 008700449
SCHRAUBEN
VITE
aus £1,91
aus £1,91
# 026
MPN: 008400508
Scheibe
Scheibe
Ersetzung
Ersetzung
# 027
MPN: WHT000916A
CLIP
Wäscheklammer
aus £9,30
aus £9,30
# 028
MPN: 008400624
Scheibe
Scheibe
aus £2,68
aus £2,68
# 029
MPN: 008700685
SCHRAUBEN
VITE
Ersetzung
Ersetzung
# 030
MPN: 0066004620
DIABLO GT PLATTE
TARGHETTA DIABLO GT
aus £3.838,78
aus £3.838,78
# 031
MPN: 0074005121
GRILLABDECKUNG
COPERCHIOGRIGLIA
aus £40,55
aus £40,55
# 032
MPN: 009490115
AUSPUFF
ABFLUSSROHR
aus £8,42
aus £8,42
# 033
MPN: 008700455
SCHRAUBEN
VITE
Ersetzung
Ersetzung
# 034
MPN: 008931416
Stecker
Kork
aus £0,53
aus £0,53
# 035
MPN: 008100830
SCHRAUBEN
VITE
aus £0,53
aus £0,53
# 036
MPN: 008400814
Scheibe
Scheibe
Ersetzung
Ersetzung
