lamborghini diablo se30 (1995) heizkörper und elektroventilatoren teilediagramm

17.03.00 - Heizkörper und Elektroventilatoren

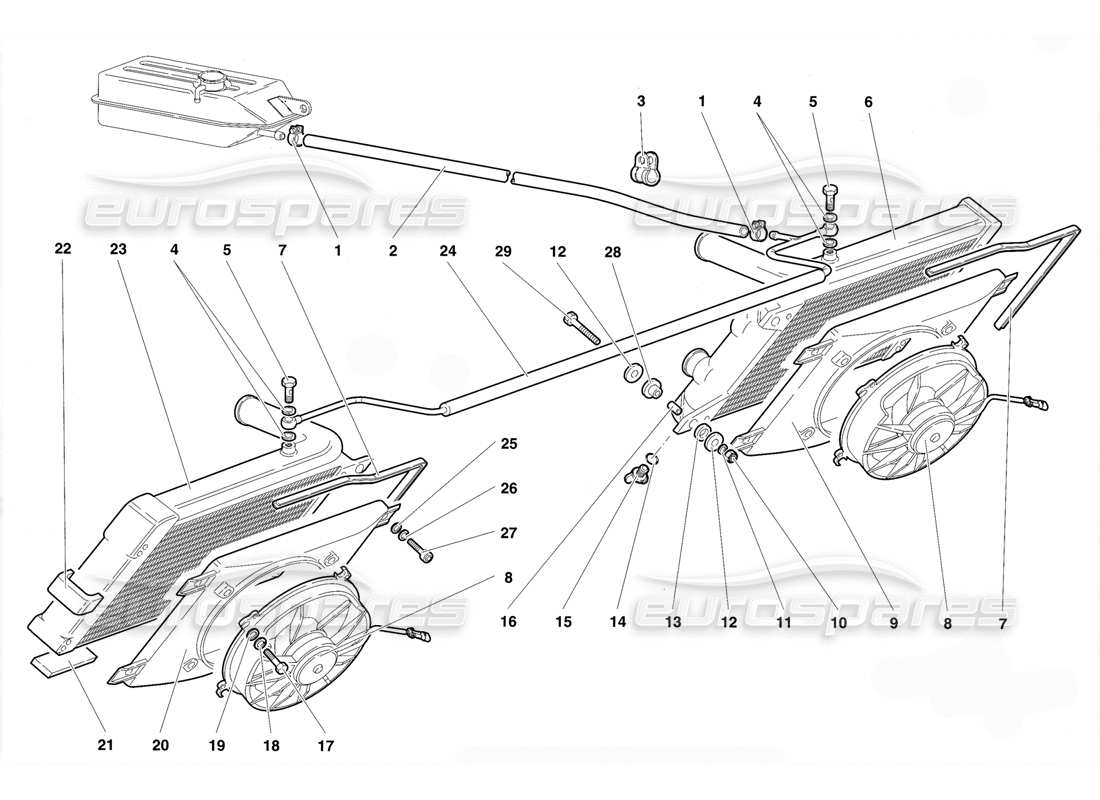

Lamborghini Diablo SE30 (1995) Radiators and Electro-Fans Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
            #
            Artikelnummer
            Beschreibung
            Schlüssel
            Preis
            # 001
            MPN: 008830817
            GURT
            KABELBINDER
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 002
            MPN: 001735264
            BIEGEN. SCHLAUCH
            SCHLAUCH
            aus £10,67
            aus £10,67
            NURICE ZUM ENTLUFTUNGSROHR Genuine Lamborghini – Neu (bestellen)
            # 003
            MPN: 008831515
            GURT
            KABELBINDER
            aus £5,78
            aus £5,78
            KLEMME Genuine Lamborghini – Neu (bestellen)
            # 004
            MPN: 008400818
            Scheibe
            Scheibe UNTERLEGSCHEIBE
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 005
            MPN: WHT000524
            ENTLÜFTUNGSSCHRAUBE
            aus £15,25
            aus £15,25
            Dieses Teil ersetzt die Teilenummer 001733423
            HOHLSCHRAUBE Genuine Lamborghini – Neu (bestellen)
            # 006
            MPN: 001735035
            Linker Kühler
            aus £1.347,37
            aus £1.347,37
            KÜHLMITTELKÜHLER LINKS Genuine Lamborghini – Neu (bestellen)
            KÜHLMITTELKÜHLER LINKS Genuine Lamborghini – Überholt auf Lager
            # 007
            MPN: 410121539
            GUMMI WETTER-
            GUMMIPROFIL
            aus £35,78
            aus £35,78
            LUFTVERTEILERDICHTUNG Genuine Lamborghini – Neu (bestellen)
            # 008
            MPN: 0017017063

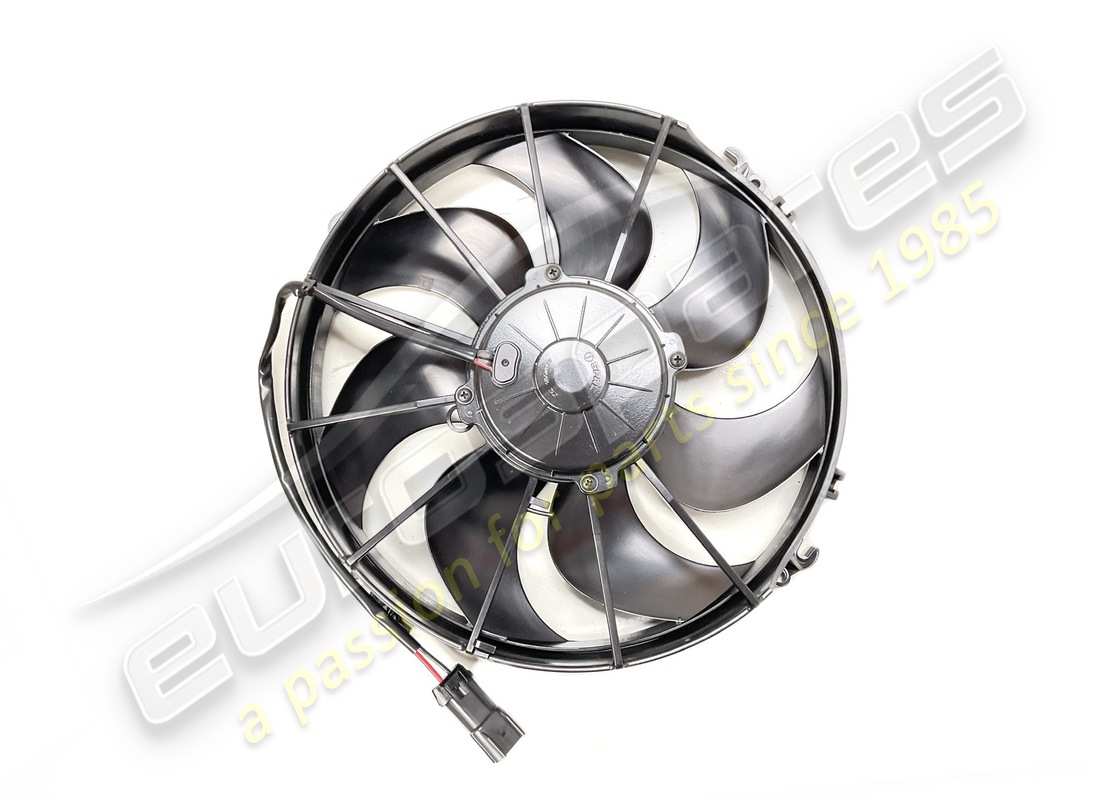

            ELEKTROFAN
            aus £688,22
            aus £688,22
            Dieses Teil ersetzt die Teilenummer 001734039
            LÜFTERRAD Genuine Lamborghini – Neu (bestellen)
            # 009
            MPN: 410121333
            LINKER FÖRDERER
            CONVOGLIATORE SX
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 010
            MPN: 008200804
            NUSS
            Dado
            aus £0,73
            aus £0,73
            NUSS Genuine Lamborghini – Neu auf Lager
            # 011
            MPN: 008400801
            Scheibe
            Scheibe
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 012
            MPN: WHT001942
            Scheibe
            Scheibe
            aus £2,07
            aus £2,07
            Scheibe Genuine Lamborghini – Neu auf Lager
            # 013
            MPN: WHT001189
            GUMMI RING
            aus £3,94
            aus £3,94
            Dieses Teil ersetzt die Teilenummer 001707163
            Scheibe Genuine Lamborghini – Neu auf Lager
            # 014
            MPN: 008600901
            SIEGEL
            Verwendung: WHT003058
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 015
            MPN: 410121299
            Stecker
            Kork
            aus £143,26
            aus £143,26
            FLÜGELSTECKER AM KÜHLER Genuine Lamborghini – Neu (bestellen)
            # 016
            MPN: 001733267
            ABSTANDSHALTER
            ABSTANDSHALTER
            aus £7,21
            aus £7,21
            KÜHLERHALTERRING-UNTERSCHEIBE Genuine Lamborghini – Neu (bestellen)
            # 017
            MPN: 008100502
            SCHRAUBEN
            VITE
            aus £0,51
            aus £0,51
            SCHRAUBE 5X16 UNI 5739/8G/Z Genuine Lamborghini – Neu auf Lager
            # 018
            MPN: 008410502
            Scheibe
            Scheibe
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 019
            MPN: WHT003040
            Scheibe
            Scheibe
            aus £4,70
            aus £4,70
            Scheibe Genuine Lamborghini – Neu (bestellen)
            # 020
            MPN: 410121334A
            RECHTER FÖRDERER
            RECHTER FÖRDERER
            aus £543,41
            aus £543,41
            Luftkanal Genuine Lamborghini – Neu auf Lager
            Luftkanal Genuine Lamborghini – Gebraucht auf Lager
            # 021
            MPN: 001731451
            Dichtung
            DICHTUNG
            aus £9,46
            aus £9,46
            KÜHLMITTELKÜHLERHALTERUNGSDICHTUNG Genuine Lamborghini – Neu (bestellen)
            # 022
            MPN: 001733004
            Dichtung
            DICHTUNG
            aus £13,88
            aus £13,88
            HALTERUNGSDICHTUNG Genuine Lamborghini – Neu (bestellen)
            # 023
            MPN: 001735034
            RH-KÜHLER
            aus £1.347,37
            aus £1.347,37
            RECHTER KÜHLMITTELKÜHLER Genuine Lamborghini – Neu (bestellen)
            RECHTER KÜHLMITTELKÜHLER Genuine Lamborghini – Überholt auf Lager
            # 024
            MPN: 001735040
            ENTLÜFTUNGSROHR
            ENTLÜFTUNGSSCHLAUCH
            aus £71,73
            aus £71,73
            Kühler-Entlüftungsrohr als Baugruppe Genuine Lamborghini – Neu (bestellen)
            # 025
            MPN: WHT002961
            Scheibe
            Scheibe
            aus £0,51
            aus £0,51
            Dieses Teil ersetzt die Teilenummer 008400607
            Scheibe Genuine Lamborghini – Neu auf Lager
            # 026
            MPN: 008410611
            Scheibe
            Scheibe
            aus £0,51
            aus £0,51
            SPRINGRING D.6 DIN 7980 Genuine Lamborghini – Neu auf Lager
            # 027
            MPN: 008700614
            SCHRAUBEN
            VITE
            Ersetzung
            Ersetzung
            Genuine Lamborghini (nicht mehr bestellbar)
            # 028
            MPN: 001733266
            GUMMIBUCHSE
            GUMMIBUSCH
            aus £4,19
            aus £4,19
            KÜHLERHALTERING Genuine Lamborghini – Neu (bestellen)
            # 029
            MPN: 008100824
            SCHRAUBEN
            VITE
            aus £0,92
            aus £0,92
            SCHRAUBE M8X75 UNI 5737-65A/F Genuine Lamborghini – Neu auf Lager
