lamborghini diablo se30 (1995) getriebe teilediagramm

24.03.00 - Getriebe

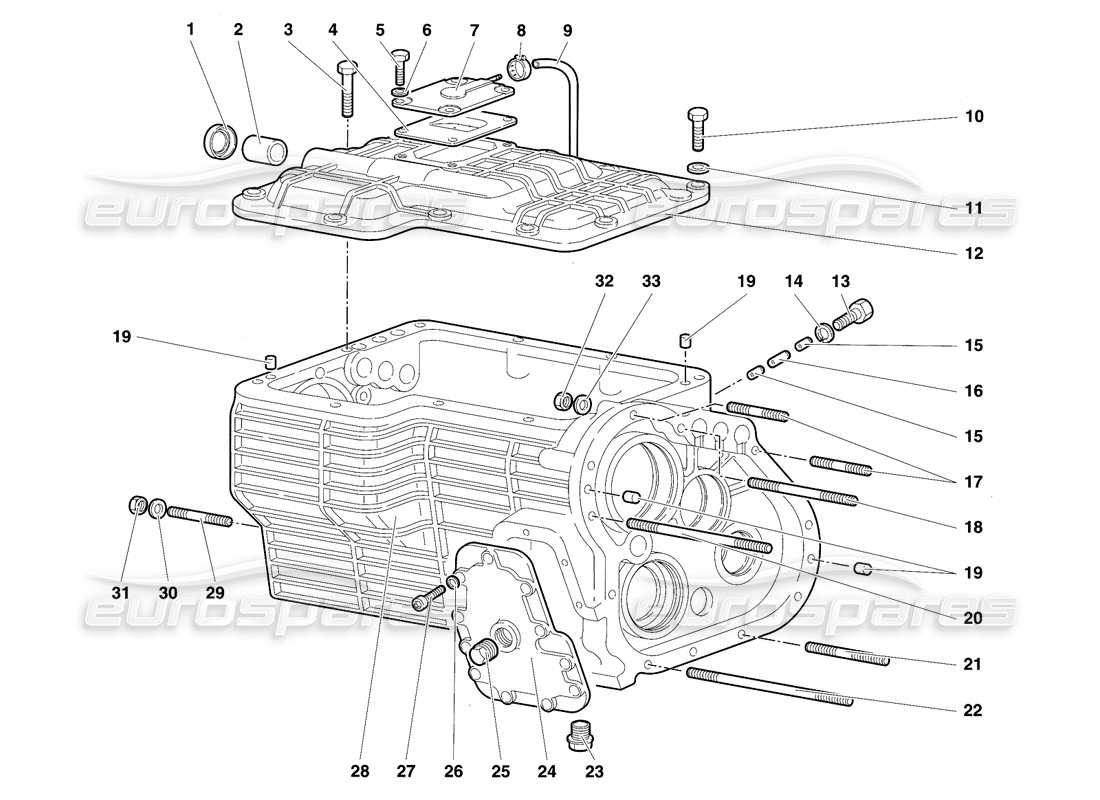

Lamborghini Diablo SE30 (1995) Gearbox Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
    #
    Artikelnummer
    Beschreibung
    Schlüssel
    Preis
    # 001
    MPN: 008611605
    SIEGEL
    RING-DICHTUNG
    aus £10,14
    aus £10,14
    ÖLDICHTUNG 16X24X5 MM Genuine Lamborghini – Neu (bestellen)
    # 002
    MPN: 008801612
    BUCHSE
    Busch
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 003
    MPN: 008100807
    SCHRAUBEN
    VITE
    aus £0,58
    aus £0,58
    SCHRAUBE M8X40 UNI 5737/8G ZD Genuine Lamborghini – Neu auf Lager
    # 004
    MPN: 002428643
    PFANNE
    TABLETT
    aus £13,19
    aus £13,19
    ENTLÜFTUNGSABDECKUNG Genuine Lamborghini – Neu (bestellen)
    # 005
    MPN: 008100604
    SCHRAUBEN
    VITE
    aus £1,65
    aus £1,65
    SCHRAUBE M6X14 UNI 5739/5S/Z Genuine Lamborghini – Neu (bestellen)
    # 006
    MPN: 008410602
    Scheibe
    Scheibe
    aus £28,01
    aus £28,01
    Scheibe 12X6.4X0.5 DIN 137/B Genuine Lamborghini – Neu auf Lager
    # 007
    MPN: 002428645
    ABDECKUNG
    LÜFTUNGSABDECKUNG
    aus £80,92
    aus £80,92
    GETRIEBE-ENTLÜFTUNGSABDECKUNG Genuine Lamborghini – Neu (bestellen)
    # 008
    MPN: 008830128
    GURT
    KABELBINDER
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 009
    MPN: 002428649
    ENTLÜFTUNGSROHR
    ENTLÜFTUNGSSCHLAUCH
    Lamborghini TEIL 002428649 Genuine Lamborghini – Neu (bestellen)
    # 010
    MPN: 008100803
    SCHRAUBEN
    VITE
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 011
    MPN: WHT001514
    Scheibe
    Scheibe
    aus £15,69
    aus £15,69
    Dieses Teil ersetzt die Teilenummer 008410805
    Scheibe Genuine Lamborghini – Neu auf Lager
    # 012
    MPN: 002424900
    OBERE ABDECKUNG
    OBERABDECKUNG
    aus £350,87
    aus £350,87
    OBERE GETRIEBEABDECKUNG Genuine Lamborghini – Neu (bestellen)
    # 013
    MPN: N01029315
    SCHRAUBEN
    VITE
    aus £0,72
    aus £0,72
    SECHSKANTSCHRAUBE Genuine Lamborghini – Neu auf Lager
    SECHSKANTSCHRAUBE Genuine Bentley-Teil – Neu (bestellen)
    # 014
    MPN: 008400802
    Scheibe
    Scheibe
    aus £1,05
    aus £1,05
    Scheibe 8.4X16X1.5 Genuine Lamborghini – Neu auf Lager
    # 015
    MPN: 002425223
    DÜBEL
    Getreide
    aus £17,83
    aus £17,83
    DÜBEL Genuine Lamborghini – Neu (bestellen)
    # 016
    MPN: 002425224
    STANGE
    PUNTALINO
    aus £18,32
    aus £18,32
    ZENTRALE STANGE Genuine Lamborghini – Neu (bestellen)
    # 017
    MPN: 008300894
    ZUCHT
    Häftling
    aus £24,88
    aus £24,88
    STUD M8X25 UNI 5914 8G Genuine Lamborghini – Neu (bestellen)
    # 018
    MPN: 008300895
    ZUCHT
    Häftling
    aus £5,13
    aus £5,13
    STUD M8X65 UNI 5914 8G Genuine Lamborghini – Neu (bestellen)
    # 019
    MPN: 008850806
    DÜBEL
    Getreide
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 020
    MPN: 008300896
    ZUCHT
    Häftling
    aus £16,92
    aus £16,92
    STUD M8X100 UNI 59148G Genuine Lamborghini – Neu (bestellen)
    # 021
    MPN: 008300892
    ZUCHT
    Häftling
    aus £21,86
    aus £21,86
    STUD M8X50 UNI 5914 8G Genuine Lamborghini – Neu (bestellen)
    # 022
    MPN: 008300889
    ZUCHT
    Häftling
    aus £18,44
    aus £18,44
    SPEZIELLER STUD M8X122 Genuine Lamborghini – Neu (bestellen)
    # 023
    MPN: 086301141A
    MAGNETSTECKER
    MAGNETISCHE KAPPE
    aus £23,38
    aus £23,38
    Dieses Teil ersetzt die Teilenummer TN-03165
    MAGNETSTECKER 22X1.5 Genuine Lamborghini – Neu (bestellen)
    # 024
    MPN: 002428586
    SEITENABDECKUNG
    SEITENABDECKUNG
    aus £740,02
    aus £740,02
    GETRIEBE-SEITENABDECKUNG Genuine Lamborghini – Neu (bestellen)
    # 025
    MPN: 01S409965
    Stecker
    Kork
    aus £110,34
    aus £110,34
    Dieses Teil ersetzt die Teilenummer 008931802
    Stecker Genuine Lamborghini – Neu (bestellen)
    # 026
    MPN: 008410602
    Scheibe
    Scheibe
    aus £28,01
    aus £28,01
    Scheibe 12X6.4X0.5 DIN 137/B Genuine Lamborghini – Neu auf Lager
    # 027
    MPN: 008700614
    SCHRAUBEN
    VITE
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 028
    MPN: 002429421
    GETRIEBEGEHÄUSE
    GETRIEBE
    aus £2.621,39
    aus £2.621,39
    Getriebe Genuine Lamborghini – Neu (bestellen)
    # 029
    MPN: 008300602
    ZUCHT
    Häftling
    aus £4,24
    aus £4,24
    STUD M6X25 UNI 5911/8G/ZD Genuine Lamborghini – Neu (bestellen)
    # 030
    MPN: 008410603
    Scheibe
    Scheibe
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 031
    MPN: N01100637
    NUSS
    Dado
    aus £0,52
    aus £0,52
    Dieses Teil ersetzt die Teilenummer 008200604
    SECHSKANTMUTTER Genuine Lamborghini – Neu auf Lager
    # 032
    MPN: 008200806
    NUSS
    Dado
    Ersetzung
    Ersetzung
    Genuine Lamborghini (nicht mehr bestellbar)
    # 033
    MPN: WHT001514
    Scheibe
    Scheibe
    aus £15,69
    aus £15,69
    Dieses Teil ersetzt die Teilenummer 008410805
    Scheibe Genuine Lamborghini – Neu auf Lager
