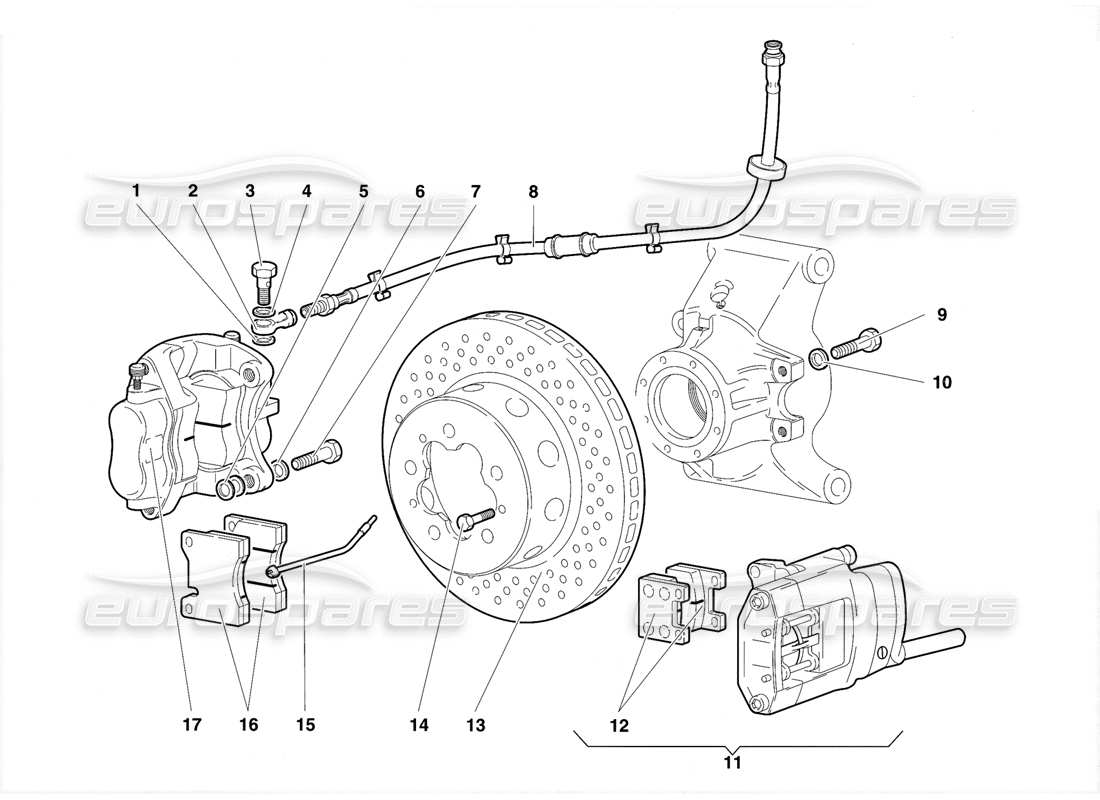

32.01.00 - Hintere Bremsen
Lamborghini Diablo SE30 (1995) Rear Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 003113905
Scheibe
Scheibe
aus £1,57
aus £1,57
# 002
MPN: 003113904
VERBINDUNG
PASSEND ZU
aus £93,67
aus £93,67
# 003
MPN: 003113907
SCHRAUBEN
VITE
aus £17,49
aus £17,49
# 004
MPN: 003113906
Scheibe
Scheibe
aus £11,89
aus £11,89
# 005
MPN: 003230719
SHIM
REGISTRIERUNGSDICKE 0,05 MM
aus £0,54
aus £0,54
# 005
MPN: 003230720
SHIM
REGISTRIERUNGSDICKE 0,1 MM
aus £4,25
aus £4,25
# 005
MPN: 003230721
SHIM
REGISTRIERUNGSDICKE 0,2 MM
aus £0,54
aus £0,54
# 005
MPN: 003230722
SHIM
REGISTRIERUNGSDICKE 0,3 MM
aus £0,76
aus £0,76
# 005
MPN: 003230723
SHIM
REGISTRIERUNGSDICKE 0,4 MM
aus £0,54
aus £0,54
# 005
MPN: 003230724
SHIM
REGISTRIERUNGSDICKE 0,5 MM
aus £0,54
aus £0,54
# 005
MPN: 003230725
SHIM
REGISTRIERUNGSDICKE 0,6 MM
aus £0,54
aus £0,54
# 005
MPN: 003230726
SHIM
REGISTRIERUNGSDICKE 0,8 MM
aus £0,54
aus £0,54
# 005
MPN: 003230727
SHIM
REGISTRIERUNGSDICKE 1,0 MM
aus £2,34
aus £2,34
# 006
MPN: 008401217
Scheibe
Scheibe
aus £3,78
aus £3,78
# 007
MPN: 008101247
SCHRAUBEN
VITE
aus £4,41
aus £4,41
# 008
MPN: 003229882
ROHR
HINTERER BREMSSCHLAUCH
aus £106,96
aus £106,96
# 009
MPN: 008101246
SCHRAUBEN
VITE
aus £39,24
aus £39,24
# 010
MPN: 008411302
Scheibe
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 003333273
LINKER BREMSSATTEL
PINZA FRENI SX
aus £1.638,67
aus £1.638,67
# 011
MPN: 003333274
RECHTER BREMSSATTEL
PINZA FRENI DX
aus £1.638,67
aus £1.638,67
# 012
MPN: 003331672
HANDBREMSBELÄGE-SATZ
Verwenden Sie 108134 als Alternative
aus £139,30
aus £139,30
# 013
MPN: 003234862

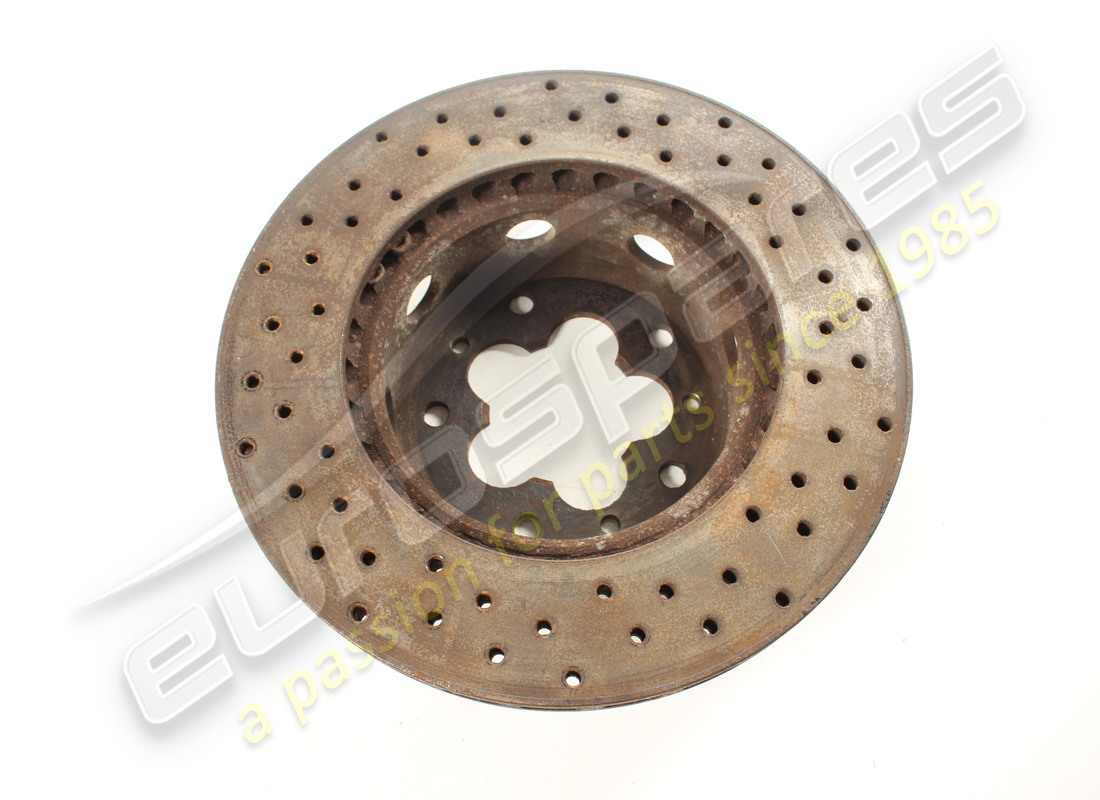

HINTERE BREMSSCHEIBE
HINTERE BREMSSCHEIBE
aus £1.037,47
aus £1.037,47
# 014
MPN: N01029315
SCHRAUBEN
VITE
aus £0,81
aus £0,81
# 015
MPN: 003135644
KABEL
VERSCHLEIß DES BREMSKABELS
aus £226,11
aus £226,11
# 016
MPN: 003235293

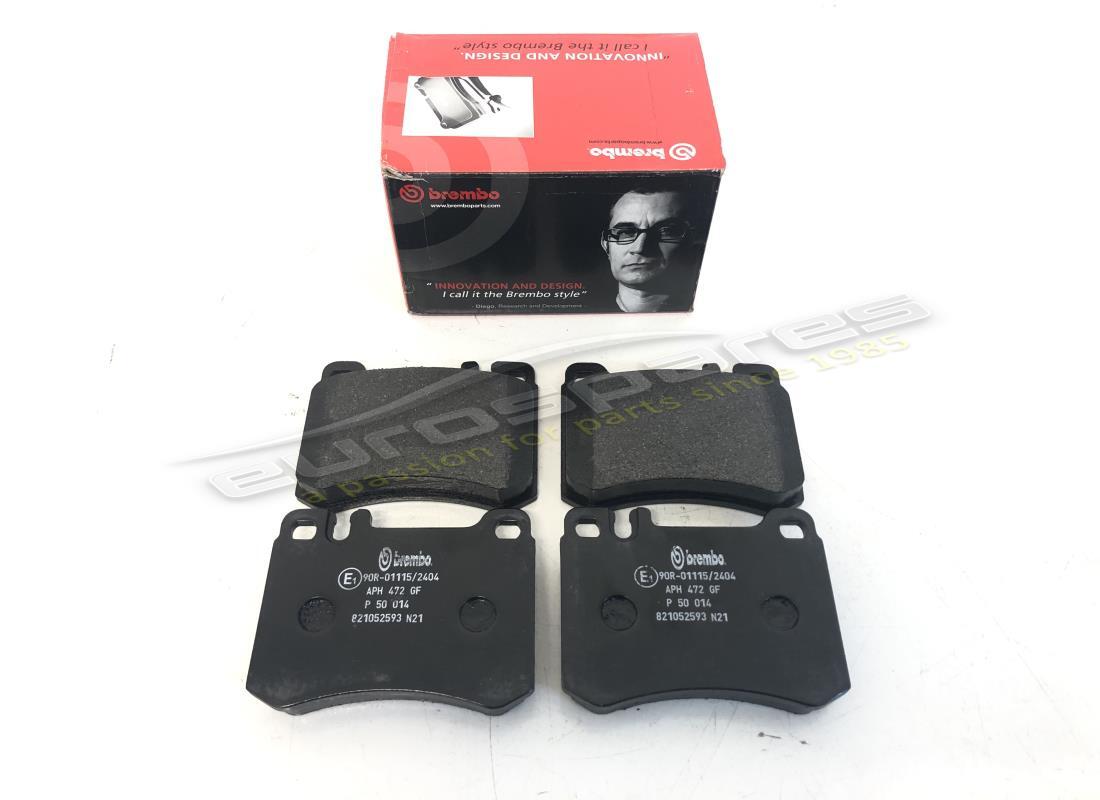

HINTERE BREMSBELÄGE
Kompletter Satz von 4
aus £131,25
aus £131,25
# 017
MPN: 003235600
RECHTER BREMSSATTEL
RECHTER HINTERER BREMSSATTEL
aus £750,29
aus £750,29
# 017
MPN: 003235601
LINKER BREMSSATTEL
PINZA FRENI POSTERIORE SX
aus £1.364,16
aus £1.364,16
