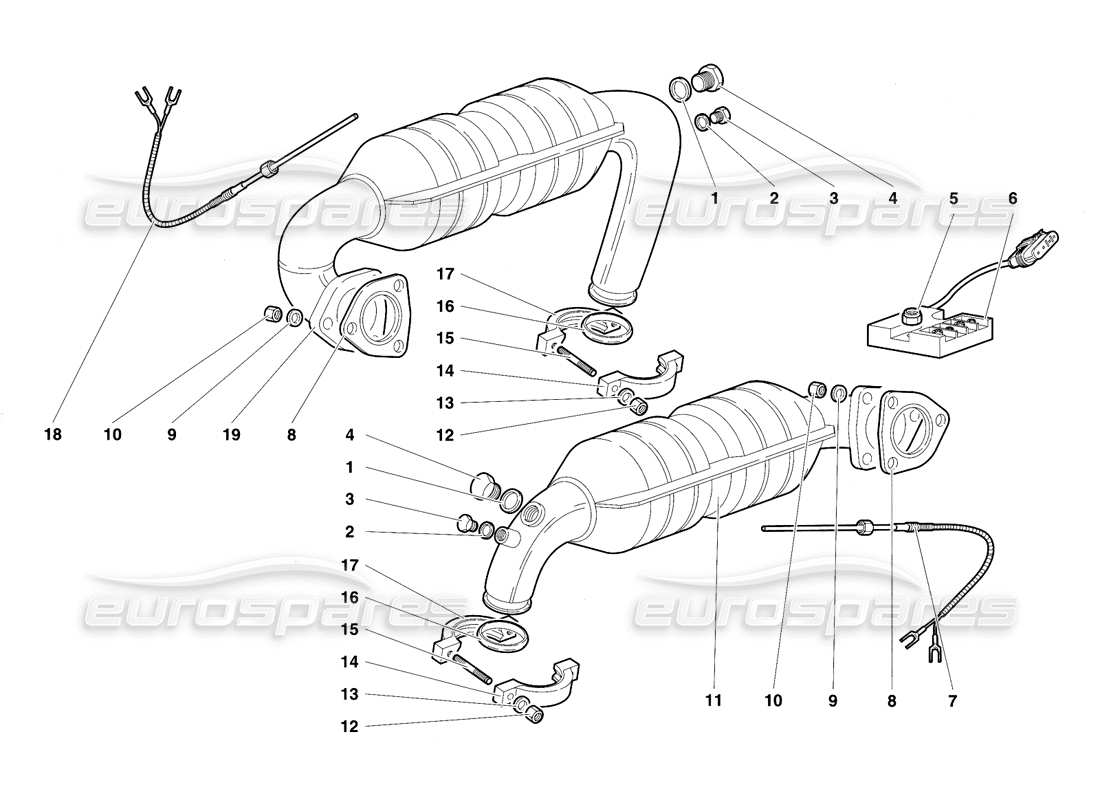

44.02.00 - Abgassystem
Lamborghini Diablo SE30 (1995) Exhaust System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008401819
Scheibe
Scheibe
Ersetzung
Ersetzung
# 002
MPN: 008401024
Scheibe
Scheibe
aus £0,53
aus £0,53
# 003
MPN: 004431148
Stecker
Kork
aus £21,27
aus £21,27
# 004
MPN: 004431147
Stecker
Kork
aus £30,18
aus £30,18
# 005
MPN: WHT002959
NUSS
Dado
aus £0,56
aus £0,56
# 006
MPN: 400919935C
ELEKTR. CONTROL U.
Elektronische Kontrolleinheit
aus £1.180,24
aus £1.180,24
Dieses Teil ersetzt die Teilenummer 006033680
# 007
MPN: 006033687
THERMOELEMENT
TERMOCOPPIE (L = 500 MM)
Ersetzung
Ersetzung
# 008
MPN: 004432145
Dichtung
GUARNIZIONE X CONV. KATZE.
aus £25,47
aus £25,47
# 009
MPN: 008440806
Scheibe
Verwendung: WHT001185
Ersetzung
Ersetzung
# 010
MPN: N02214621
NUSS
Dado
aus £1,43
aus £1,43
Dieses Teil ersetzt die Teilenummer N0221468
# 011
MPN: 004431143
LINKER KATALYTISCHER CON.
CONVERTITORE CATALITICO SX
aus £8.732,89
aus £8.732,89
# 012
MPN: N02214621
NUSS
Dado
aus £1,39
aus £1,39
Dieses Teil ersetzt die Teilenummer N0221468
# 013
MPN: 008440806
Scheibe
Verwendung: WHT001185
Ersetzung
Ersetzung
# 014
MPN: 004425084
HALBRING
SEMIANELLO
aus £283,61
aus £283,61
# 015
MPN: N0444416
ZUCHT
Häftling
aus £2,18
aus £2,18
# 016
MPN: 004424070
BI-KEGEL-RING
DOPPELTER KEGELRING
aus £93,82
aus £93,82
# 017
MPN: 004425084
HALBRING MIT GEWINDE
SEMIANELLO FILETTATO
aus £283,61
aus £283,61
# 018
MPN: 0R1470005
THERMOELEMENT-KIT
(x2 Hitzeprobleme und x1 ECU)
aus £831,79
aus £831,79
# 019
MPN: 004431146
RECHTER KATALYTISCHER CON.
RH-KATALYTISCHER KONVERTER
aus £1.994,94
aus £1.994,94
