60.01.00 - Armaturenbrett-Instrumente

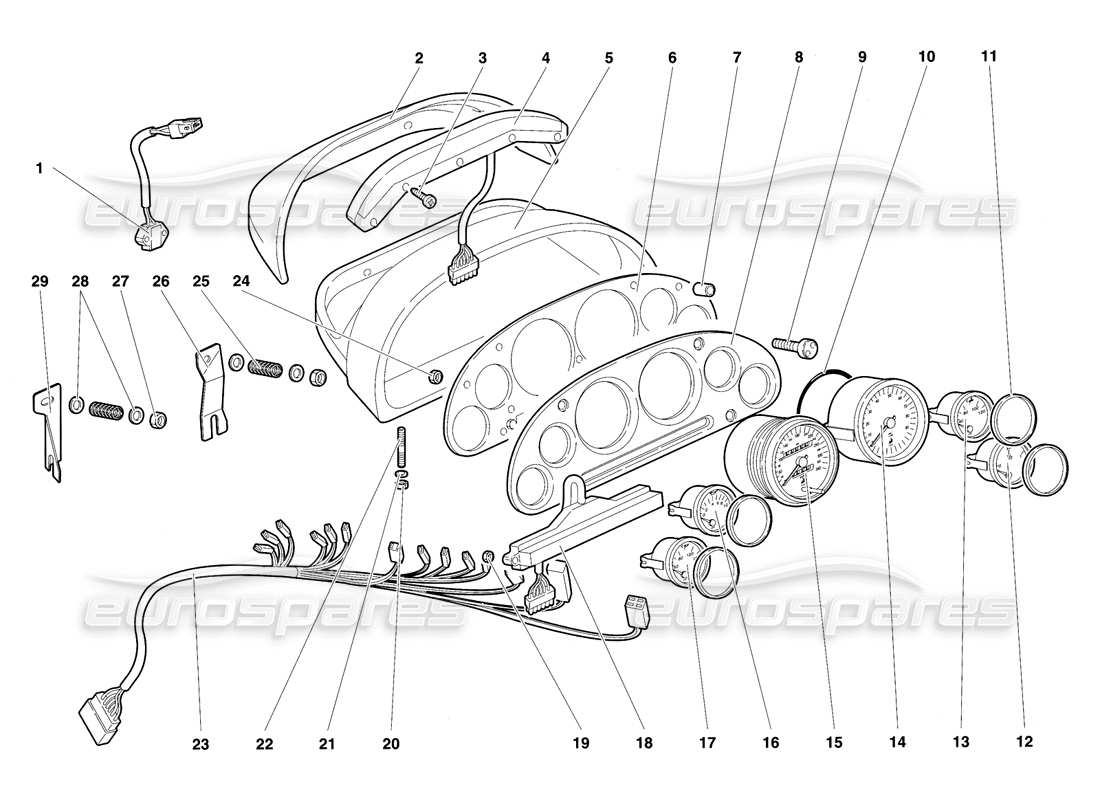

Lamborghini Diablo SE30 (1995) Dashboard Instruments Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
004526662
TEMPERATURSENSOR.
AUSSENTEMPERATURSENSOR
aus
£133,88
aus
£133,88
#
002
MPN:
009414427
HINTERES ARMATURENBRETT S.
HINTERES ARMATURENBRETT
aus
£102,87
aus
£102,87
#
003
MPN:
008700449
SCHRAUBEN
VITE
aus
£1,92
aus
£1,92
#
004
MPN:
006033214
WARNLICHTER
GRUPPOSPIE
aus
£257,25
aus
£257,25
#
005
MPN:
009414437
VORDERES ARMATURENBRETT S.
CRUSCOTTO AMEISE.
aus
£378,50
aus
£378,50
#
006
MPN:
009414428
Instrumententafel
PLANCIA PORTASTRUMEN
aus
£106,48
aus
£106,48
#
007
MPN:
009414407
ABSTANDSHALTER
ABSTANDSHALTER
aus
£21,10
aus
£21,10
#
008
MPN:
009414429
PLATTE
PIASTRA COPRISTRUMENTI
aus
£124,08
aus
£124,08
#
009
MPN:
009414420
SCHRAUBEN
VITE
aus
£21,03
aus
£21,03
#
010
MPN:
008609802
SIEGEL
RING-DICHTUNG
aus
£0,54
aus
£0,54
#
011
MPN:
006030886
ABSTANDSHALTER
ABSTANDSHALTER
aus
£31,59
aus
£31,59
#
012
MPN:
006034966
KRAFTSTOFFSTANDANZEIGE
KRAFTSTOFFSTANDANZEIGE
aus
£138,90
aus
£138,90
#
013
MPN:
006034969
WASSERTEMPERATUR. MESSGERÄT
WASSERTEMPERATURANZEIGE
aus
£130,71
aus
£130,71
#
014
MPN:
006034965
DREHZAHLMESSER
DREHZAHLMESSER
aus
£373,60
aus
£373,60
#
015
MPN:
006034964
TACHOMETER - KM
Kilometerzähler
aus
£440,75
aus
£440,75
#
016
MPN:
006034967
ÖLDRUCKMESSER
ÖLDRUCKANZEIGE
aus
£108,16
aus
£108,16
#
017
MPN:
006034968
ÖLTEMPERATUR MESSGERÄT
ÖLTEMPERATURANZEIGE
aus
£146,27
aus
£146,27
#
018
MPN:
006033213
WARNLICHTER
GRUPPOSPIE
aus
£361,01
aus
£361,01
#
019
MPN:
WHT002959
NUSS
Dado
aus
£0,57
aus
£0,57
#
020
MPN:
008200606
NUSS
Ersetzung
Ersetzung
#
021
MPN:
WHT003093
Scheibe
Scheibe
aus
£0,53
aus
£0,53
#
022
MPN:
008300611
ZUCHT
Häftling
aus
£4,50
aus
£4,50
#
023
MPN:
006133198
ELECT-KABEL
ELEKTRISCHES KABEL
aus
£113,78
aus
£113,78
#
024
MPN:
N0211963
NUSS
Dado
aus
£0,55
aus
£0,55
#
025
MPN:
009414416
FRÜHLING
MOLLA
aus
£12,04
aus
£12,04
#
026
MPN:
009414414
RECHTE HALTERUNG
RECHTE HALTERUNG
aus
£28,32
aus
£28,32
#
027
MPN:
008200606
NUSS
Ersetzung
Ersetzung
#
028
MPN:
WHT002961
Scheibe
Scheibe
aus
£0,53
aus
£0,53
Dieses Teil ersetzt die Teilenummer 008400607
#
029
MPN:
009414415
LINKE KLAMMER
STAFFA SX
aus
£44,30
aus
£44,30
