Eurospares-part-diagram-9435.01.00.webp)

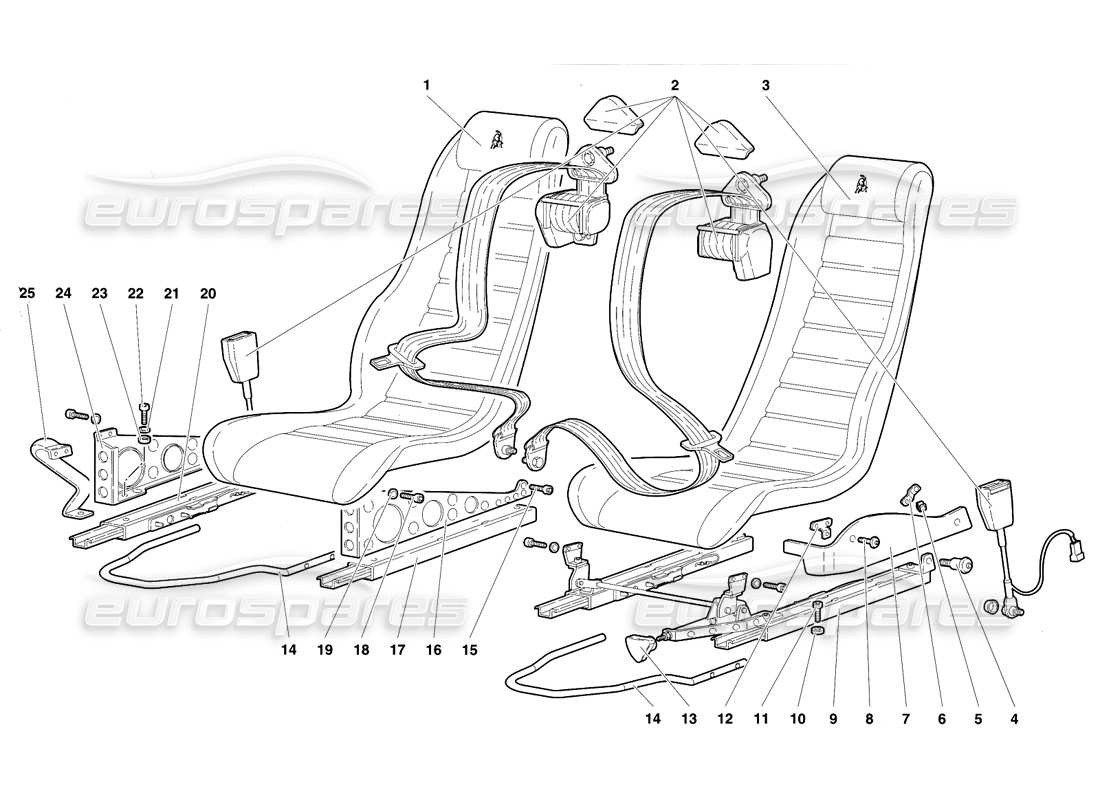

9435.01.00 - Sitze und Sicherheitsgurte
Lamborghini Diablo SE30 (1995) Seats and Safety Belts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 009435014
RECHTER SITZ
SEDILE DX
# 001
MPN: 009435014/A
PAAR SE30 SITZE
LINKE UND RECHTE SITZE
aus £9.444,75
aus £9.444,75
# 002
MPN: 009490300
SICHERHEITSGURTE
SICHERHEITSGURTE
aus £376,11
aus £376,11
# 003
MPN: 009435015
LINKER SITZ
SEDILE SX
# 004
MPN: 009435232
STIFT
PERNO X SNODO SEDILE
aus £19,70
aus £19,70
# 005
MPN: 008220503
CLIP
Wäscheklammer
aus £6,59
aus £6,59
# 006
MPN: 009435227
Halterung
HALTERUNG
aus £5,06
aus £5,06
# 007
MPN: 009435313
LINKES SEITLICHES PANEL
PANNELLO SEITLICHES SX
aus £105,93
aus £105,93
# 008
MPN: 008700543
SCHRAUBEN
VITE
aus £2,22
aus £2,22
# 009
MPN: 009435003
RECHTER SITZFÜHRER
GUIDA SEDILE SX
aus £642,56
aus £642,56
# 010
MPN: 009435257
Scheibe
Scheibe
aus £9,13
aus £9,13
# 011
MPN: 008700847
SCHRAUBEN
VITE
aus £1,19
aus £1,19
# 012
MPN: 009435229
Halterung
HALTERUNG
aus £7,05
aus £7,05
# 013
MPN: 007035114
KNOPF
KNOPF
aus £111,94
aus £111,94
# 014
MPN: 009435207
LÖSUNGSHEBEL DER FÜHRUNG
LÖSUNGSHEBEL DER SITZFÜHRUNG
# 015
MPN: 008700840
SCHRAUBEN
VITE
aus £0,53
aus £0,53
# 016
MPN: 009435248
GEBOHRTE PLATTE
LOCHPLATTE
aus £154,35
aus £154,35
# 017
MPN: 009435201
LINKE SITZFÜHRUNG
GUIDA SEDILE SX
# 018
MPN: 008700617
SCHRAUBEN
VITE
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 008700670
# 019
MPN: 008410601
Scheibe
Scheibe
aus £0,51
aus £0,51
# 020
MPN: 009435200
LINKE SITZFÜHRUNG
nicht als Ersatzteil - Teilenummer verwenden: 410881220
# 020
MPN: 410881220
RECHTER SITZFÜHRER
ersetzt 009435200
aus £46,09
aus £46,09
# 021
MPN: 008400801
Scheibe
Scheibe
Ersetzung
Ersetzung
# 022
MPN: 008700847
SCHRAUBEN
VITE
aus £1,19
aus £1,19
# 023
MPN: 008200809
NUSS
Dado
Ersetzung
Ersetzung
# 024
MPN: 009435247
GEBOHRTE PLATTE
LOCHPLATTE
aus £276,69
aus £276,69
# 025
MPN: 009435106
PASSIEREN. HALTEN SIE DEN GRIFF
MANIGLIAAPPIGLIO PASSEGGERO
