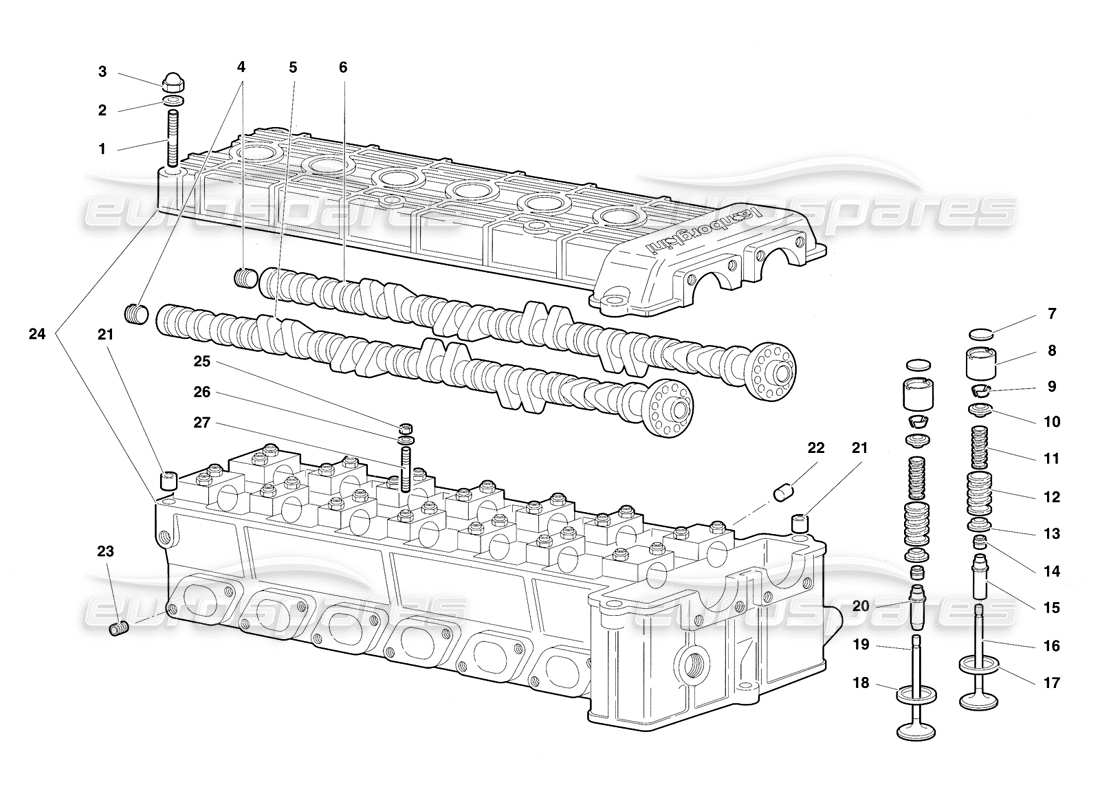

11.01.00 - Rechter Zylinderkopf
Lamborghini Diablo SV (1997) Right Cylinder Head Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008300650
ZUCHT
Häftling
aus £7,71
aus £7,71
# 002
MPN: 008410602
Scheibe
Scheibe
aus £29,39
aus £29,39
# 003
MPN: 008200605
NUSS
Dado
aus £1,97
aus £1,97
# 004
MPN: 008931409
Stecker
Kork
aus £7,94
aus £7,94
# 005
MPN: 001232709
Nockenwelle
Auslassnockenwelle rechts
aus £10.384,74
aus £10.384,74
# 006
MPN: 001232708
Nockenwelle
SAUGNOCKENWELLE RECHTER KOPF
aus £1.052,83
aus £1.052,83
# 007
MPN: 001220877
SHIM
REGISTRIERUNGSDICKE 3.25 MM
Ersetzung
Ersetzung
# 007
MPN: 001220878
SHIM
REGISTRIERUNGSDICKE 3.30 MM
# 007
MPN: 001220879
SHIM
REGISTRIERUNGSDICKE 3.35 MM
# 007
MPN: 001220880
SHIM
REGISTRIERUNGSDICKE 3.40 MM
# 007
MPN: 001220891
SHIM
REGISTRIERUNGSDICKE 3.95 MM
# 007
MPN: 001220892
VENTILSCHEIBEN
4.00 MM
Ersetzung
Ersetzung
# 007
MPN: 001220895
SHIM
REGISTRIERUNGSDICKE 4.15 MM
# 007
MPN: 001220896
SHIM
REGISTRIERUNGSDICKE 4.20 MM
Ersetzung
Ersetzung
# 007
MPN: 001220897
SHIM
REGISTRIERUNGSDICKE 4.25 MM
# 007
MPN: 001220898
SHIM
REGISTRIERUNGSDICKE 4.30 MM
# 007
MPN: 001220899
SHIM
REGISTRIERUNGSDICKE 4.35 MM
# 007
MPN: 001220900
SHIM
REGISTRIERUNGSDICKE 4.40 MM
# 007
MPN: 001220901
SHIM
REGISTRIERUNGSDICKE 4.45 MM
# 007
MPN: 001220902
SHIM
REGISTRIERUNGSDICKE 4.50 MM
# 007
MPN: 001220903
SHIM
REGISTRIERUNGSDICKE 4.55 MM
# 007
MPN: 001220904
SHIM
REGISTRIERUNGSDICKE 4.60 MM
# 007
MPN: 001220905
SHIM
REGISTRIERUNGSDICKE 4.65 MM
# 007
MPN: 001220906
SHIM
REGISTRIERUNGSDICKE 4.70 MM
# 007
MPN: 07M109320D
SHIM
REGISTRIERUNGSDICKE 3.45 MM
aus £6,95
aus £6,95
# 007
MPN: 07M109320E
SHIM
REGISTRIERUNGSDICKE 3.50 MM
aus £34,43
aus £34,43
# 007
MPN: 07M109320F
SHIM
REGISTRIERUNGSDICKE 3.55 MM
aus £6,95
aus £6,95
# 007
MPN: 07M109320G
SHIM
REGISTRIERUNGSDICKE 3.60 MM
aus £34,43
aus £34,43
# 007
MPN: 07M109320H
UNTERLEGSCHEIBE 3.65 MM
aus £35,78
aus £35,78
# 007
MPN: 07M109320J
SHIM
REGISTRIERUNGSDICKE 3.70 MM
aus £34,43
aus £34,43
# 007
MPN: 07M109320K
SHIM
REGISTRIERUNGSDICKE 3.75 MM
aus £34,43
aus £34,43
# 007
MPN: 07M109320L
SHIM
REGISTRIERUNGSDICKE 3.80 MM
aus £34,43
aus £34,43
# 007
MPN: 07M109320M
SHIM
REGISTRIERUNGSDICKE 3.85 MM
aus £6,95
aus £6,95
# 007
MPN: 07M109320N
SHIM
REGISTRIERUNGSDICKE 3.90 MM
aus £34,43
aus £34,43
# 007
MPN: 07M109320R
UNTERLEGSCHEIBE 4.05 MM
aus £6,95
aus £6,95
# 007
MPN: 07M109320S
SHIM
REGISTRIERUNGSDICKE 4.10 MM
aus £34,43
aus £34,43
# 008
MPN: 07M109309
STÖSSEL
PUNTERIA
aus £22,70
aus £22,70
# 009
MPN: 001220843
STÖSSEL-VERRIEGELUNGSKEGEL
(ACHTUNG!!! EATON-Ventile müssen ausschließlich auf EATON-Stößel-Verriegelungskegeln (Pin 001220843) montiert werden, bis Motor Nr. 1620 enthalten ist, und TRW-Ventile ausschließlich auf Stößel-Verriegelungskegeln (Teile-Nr. 001235955) ab Motor-Nr. 1621, enthalten.) SEMICONO PUNTERIE (EATON)
aus £4,90
aus £4,90
# 009
MPN: 001235955
STÖSSEL-VERRIEGELUNGSKEGEL
(ACHTUNG!!! EATON-Ventile müssen ausschließlich auf EATON-Stößel-Verriegelungskegeln (Pin 001220843) montiert werden, bis Motor Nr. 1620 enthalten ist, und TRW-Ventile ausschließlich auf Stößel-Verriegelungskegeln (Teile-Nr. 001235955) ab Motor-Nr. 1621, enthalten.) SEMICONO PUNTERIE (TRW)
# 010
MPN: 07M109641
STÖSSELPLATTE
aus £11,81
aus £11,81
# 011
MPN: 07M109633A
FRÜHLING
MOLLA INTERNA
aus £3,86
aus £3,86
# 012
MPN: 07M109623A
FRÜHLING
EXTERNE FEDER
aus £11,81
aus £11,81
# 013
MPN: 001220993
STÖSSELPLATTE
UNTERE STÖSSELPLATTE
Ersetzung
Ersetzung
# 014
MPN: 07M109675
SIEGEL
aus £9,72
aus £9,72
# 015
MPN: 001229717
VENTILFÜHRUNG
SAUGVENTILFÜHRUNG
aus £92,59
aus £92,59
# 016
MPN: 001224996
EINLASSVENTIL
(ACHTUNG!!! EATON-Ventile müssen ausschließlich auf EATON-Stößel-Verriegelungskegeln (Pin 001220843) montiert werden, bis Motor Nr. 1620 enthalten ist, und TRW-Ventile ausschließlich auf Stößel-Verriegelungskegeln (Teile-Nr. 001235955) ab Motor-Nr. 1621, enthalten.) VALVOLA ASPIRAZIONE (EATON)
aus £36,03
aus £36,03
# 016
MPN: 07M109601
EINLASSVENTIL
(ACHTUNG!!! EATON-Ventile müssen ausschließlich auf EATON-Stößel-Verriegelungskegeln (Pin 001220843) montiert werden, bis Motor Nr. 1620 enthalten ist, und TRW-Ventile ausschließlich auf Stößel-Verriegelungskegeln (Teile-Nr. 001235955) ab Motor-Nr. 1621, enthalten.) VALVOLA ASPIRAZIONE (TRW)
aus £44,91
aus £44,91
# 017
MPN: 001225000
VENTILSITZ
EINLASSVENTILSITZ
# 018
MPN: 001225001
VENTILSITZ
AUSPUFFVENTILSITZ
# 019
MPN: 001224997
AUSPUFFVENTIL
(ACHTUNG!!! EATON-Ventile müssen ausschließlich auf EATON-Stößel-Verriegelungskegeln (Pin 001220843) montiert werden, bis Motor Nr. 1620 enthalten ist, und TRW-Ventile ausschließlich auf Stößel-Verriegelungskegeln (Teile-Nr. 001235955) ab Motor-Nr. 1621, enthalten.) VALVOLA SCARICO (EATON)
aus £356,43
aus £356,43
# 019
MPN: 07M109611
AUSPUFFVENTIL
(ACHTUNG!!! EATON-Ventile müssen ausschließlich auf EATON-Stößel-Verriegelungskegeln (Pin 001220843) montiert werden, bis Motor Nr. 1620 enthalten ist, und TRW-Ventile ausschließlich auf Stößel-Verriegelungskegeln (Teile-Nr. 001235955) ab Motor-Nr. 1621, enthalten.)VALVOLA SCARICO (TRW)
aus £64,43
aus £64,43
# 020
MPN: 001229718
VENTILFÜHRUNG
AUSPUFFVENTILFÜHRUNG
aus £92,59
aus £92,59
# 021
MPN: 008800604
BUCHSE
Busch
Ersetzung
Ersetzung
# 022
MPN: 001122089
DÜBEL
GRAND PER COLLETTORE ASP.
aus £10,75
aus £10,75
# 023
MPN: 008840802
HELI-SPULE
HELI-SPULE
aus £2,10
aus £2,10
# 024
MPN: 463400350
ZYLINDERKOPF
RECHTER KOPF BEARBEITET
aus £7.037,85
aus £7.037,85
# 025
MPN: 008200604
NUSS
Dado
Ersetzung
Ersetzung
# 026
MPN: 008410602
Scheibe
Scheibe
aus £26,88
aus £26,88
# 027
MPN: 008300640
ZUCHT
Häftling
aus £10,83
aus £10,83
-part-diagram-11.02.00.webp "LAMBORGHINI DIABLO SV (1997) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-11.03.00.webp "LAMBORGHINI DIABLO SV (1997) ZUBEHÖR FÜR RECHTEN ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-11.04.00.webp "LAMBORGHINI DIABLO SV (1997) ZUBEHÖR FÜR LINKEN ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-12.01.00.webp "LAMBORGHINI DIABLO SV (1997) TIMING-SYSTEM TEILEDIAGRAMM")
-part-diagram-12.02.00.webp "LAMBORGHINI DIABLO SV (1997) TIMING-SYSTEM TEILEDIAGRAMM")
-part-diagram-13.01.00.webp "LAMBORGHINI DIABLO SV (1997) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-13.01.01.webp "LAMBORGHINI DIABLO SV (1997) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-13.02.00.webp "LAMBORGHINI DIABLO SV (1997) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-13.03.00.webp "LAMBORGHINI DIABLO SV (1997) BESCHLEUNIGERKABEL TEILEDIAGRAMM")
-part-diagram-13.03.01.webp "LAMBORGHINI DIABLO SV (1997) BESCHLEUNIGERKABEL TEILEDIAGRAMM")
-part-diagram-14.01.00.webp "LAMBORGHINI DIABLO SV (1997) KURBELGETRIEBE TEILEDIAGRAMM")
-part-diagram-15.01.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORÖLPUMPE TEILEDIAGRAMM")
-part-diagram-15.02.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORÖLSYSTEM TEILEDIAGRAMM")
-part-diagram-15.03.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORÖLFILTER UND THERMOSTAT TEILEDIAGRAMM")
-part-diagram-15.04.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORÖL-ATMUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-16.01.00.webp "LAMBORGHINI DIABLO SV (1997) PHASENSENSOREN TEILEDIAGRAMM")
-part-diagram-16.02.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORZÜNDUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-16.03.00.webp "LAMBORGHINI DIABLO SV (1997) GENERATOR TEILEDIAGRAMM")
-part-diagram-16.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRONISCHE EINSPRITZEINHEITEN TEILEDIAGRAMM")
-part-diagram-16.04.01.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRONISCHE EINSPRITZEINHEITEN TEILEDIAGRAMM")
-part-diagram-17.01.00.webp "LAMBORGHINI DIABLO SV (1997) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-17.02.00.webp "LAMBORGHINI DIABLO SV (1997) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-17.03.00.webp "LAMBORGHINI DIABLO SV (1997) HEIZKÖRPER UND ELEKTROVENTILATOREN TEILEDIAGRAMM")
-part-diagram-18.01.00.webp "LAMBORGHINI DIABLO SV (1997) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-18.02.00.webp "LAMBORGHINI DIABLO SV (1997) KURBELGEHÄUSE UND UNTERE MONTAGE TEILEDIAGRAMM")
-part-diagram-18.03.00.webp "LAMBORGHINI DIABLO SV (1997) ÖLWANNE TEILEDIAGRAMM")
-part-diagram-18.04.00.webp "LAMBORGHINI DIABLO SV (1997) ÖLSUMPFABWEISER TEILEDIAGRAMM")
-part-diagram-21.01.00.webp "LAMBORGHINI DIABLO SV (1997) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-21.02.00.webp "LAMBORGHINI DIABLO SV (1997) KUPPLUNGSHEBEL TEILEDIAGRAMM")
-part-diagram-23.01.00.webp "LAMBORGHINI DIABLO SV (1997) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-24.01.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBEKONTROLLTURM TEILEDIAGRAMM")
-part-diagram-24.02.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBESCHALTSTANGEN UND -GABELN TEILEDIAGRAMM")
-part-diagram-24.03.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBE TEILEDIAGRAMM")
-part-diagram-24.04.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-24.05.00.webp "LAMBORGHINI DIABLO SV (1997) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-24.06.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBE MIT ANGETRIEBENER WELLE TEILEDIAGRAMM")
-part-diagram-24.07.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBEENDE TEILEDIAGRAMM")
-part-diagram-25.01.00.webp "LAMBORGHINI DIABLO SV (1997) ANTRIEBSWELLEN TEILEDIAGRAMM")
-part-diagram-31.01.00.webp "LAMBORGHINI DIABLO SV (1997) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-3132.01.00.webp "LAMBORGHINI DIABLO SV (1997) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-32.01.00.webp "LAMBORGHINI DIABLO SV (1997) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-33.01.00.webp "LAMBORGHINI DIABLO SV (1997) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-41.01.00.webp "LAMBORGHINI DIABLO SV (1997) RAHMENELEMENTE TEILEDIAGRAMM")
-part-diagram-42.01.00.webp "LAMBORGHINI DIABLO SV (1997) PEDALE TEILEDIAGRAMM")
-part-diagram-42.02.00.webp "LAMBORGHINI DIABLO SV (1997) PEDALMONTAGE TEILEDIAGRAMM")
-part-diagram-43.01.00.webp "LAMBORGHINI DIABLO SV (1997) LENKUNG TEILEDIAGRAMM")
-part-diagram-43.01.01.webp "LAMBORGHINI DIABLO SV (1997) LENKUNG TEILEDIAGRAMM")
-part-diagram-43.02.00.webp "LAMBORGHINI DIABLO SV (1997) LENKUNG TEILEDIAGRAMM")
-part-diagram-43.03.00.webp "LAMBORGHINI DIABLO SV (1997) LENKUNG TEILEDIAGRAMM")
-part-diagram-43.04.00.webp "LAMBORGHINI DIABLO SV (1997) LENKUNG TEILEDIAGRAMM")
-part-diagram-44.01.00.webp "LAMBORGHINI DIABLO SV (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-44.02.00.webp "LAMBORGHINI DIABLO SV (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-44.03.00.webp "LAMBORGHINI DIABLO SV (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-44.03.01.webp "LAMBORGHINI DIABLO SV (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-45.01.00.webp "LAMBORGHINI DIABLO SV (1997) KLIMAKONTROLLE TEILEDIAGRAMM")
-part-diagram-45.02.00.webp "LAMBORGHINI DIABLO SV (1997) KLIMAKONTROLLE TEILEDIAGRAMM")
-part-diagram-45.03.00.webp "LAMBORGHINI DIABLO SV (1997) KLIMAKONTROLLE TEILEDIAGRAMM")
-part-diagram-45.04.00.webp "LAMBORGHINI DIABLO SV (1997) KLIMAKONTROLLE TEILEDIAGRAMM")
-part-diagram-51.01.00.webp "LAMBORGHINI DIABLO SV (1997) VORDERRAD- UND NABENTRÄGER TEILEDIAGRAMM")
-part-diagram-51.02.00.webp "LAMBORGHINI DIABLO SV (1997) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-52.01.00.webp "LAMBORGHINI DIABLO SV (1997) HINTERRAD- UND NABENTRÄGER TEILEDIAGRAMM")
-part-diagram-52.02.00.webp "LAMBORGHINI DIABLO SV (1997) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-59.01.00.webp "LAMBORGHINI DIABLO SV (1997) FUNKGERÄT TEILEDIAGRAMM")
-part-diagram-59.02.00.webp "LAMBORGHINI DIABLO SV (1997) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-60.01.00.webp "LAMBORGHINI DIABLO SV (1997) ARMATURENBRETT-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-60.02.00.webp "LAMBORGHINI DIABLO SV (1997) TUNNEL-PANEL-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-61.01.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-61.01.01.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-61.02.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-61.03.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-61.03.01.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-61.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-62.01.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-62.02.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-62.03.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-62.04.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-62.05.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-62.05.01.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-63.01.00.webp "LAMBORGHINI DIABLO SV (1997) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-74.21.02.00.webp "LAMBORGHINI DIABLO SV (1997) KUPPLUNGSHEBEL (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.3132.01.00.webp "LAMBORGHINI DIABLO SV (1997) BREMSSYSTEM (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.33.01.00.webp "LAMBORGHINI DIABLO SV (1997) HANDBREMSE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.42.01.00.webp "LAMBORGHINI DIABLO SV (1997) PEDALE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.42.02.00.webp "LAMBORGHINI DIABLO SV (1997) PEDALMONTAGE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.43.03.00.webp "LAMBORGHINI DIABLO SV (1997) LENKUNG (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.45.02.00.webp "LAMBORGHINI DIABLO SV (1997) KLIMAKONTROLLE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.45.03.00.webp "LAMBORGHINI DIABLO SV (1997) KLIMAKONTROLLE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.59.02.00.webp "LAMBORGHINI DIABLO SV (1997) ZUBEHÖR (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.60.01.00.webp "LAMBORGHINI DIABLO SV (1997) ARMATURENBRETT-INSTRUMENTE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.61.01.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.61.01.01.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.63.01.00.webp "LAMBORGHINI DIABLO SV (1997) BELEUCHTUNG (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.9411.01.00.webp "LAMBORGHINI DIABLO SV (1997) RAHMENBODENPLATTEN (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.9420.01.00.webp "LAMBORGHINI DIABLO SV (1997) SCHEIBENWISCHER UND. SCHEINWERFERWASCHANLAGEN (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.9421.03.00.webp "LAMBORGHINI DIABLO SV (1997) TÜREN (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.9458.01.00.webp "LAMBORGHINI DIABLO SV (1997) FAHRGASTRAUMVERKLEIDUNG (GÜLTIG FÜR RH D. – MÄRZ 1997), TEILEDIAGRAMM")
-part-diagram-74.9458.02.00.webp "LAMBORGHINI DIABLO SV (1997) FAHRGASTRAUMVERKLEIDUNG (GÜLTIG FÜR RH D. – MÄRZ 1997), TEILEDIAGRAMM")
-part-diagram-74.9459.01.00.webp "LAMBORGHINI DIABLO SV (1997) FRONTHAUBE (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-74.9490.01.00.webp "LAMBORGHINI DIABLO SV (1997) AUSSENRÜCKSPIEGEL (GÜLTIG FÜR RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-80.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRONISCHE EINSPRITZEINHEITEN (GÜLTIG FÜR SAUDI-ARABIEN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-80.44.01.00.webp "LAMBORGHINI DIABLO SV (1997) ABGASANLAGE (GÜLTIG FÜR SAUDI-ARABIEN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-80.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR SAUDI-ARABIEN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-80.62.03.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM (GÜLTIG FÜR SAUDI-ARABIEN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-80.9463.01.00.webp "LAMBORGHINI DIABLO SV (1997) STOßSTANGEN (GÜLTIG FÜR SAUDI-ARABIEN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-88.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRONISCHE EINSPRITZEINHEITEN (GÜLTIG FÜR SÜDAFRIKA – RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-88.44.01.00.webp "LAMBORGHINI DIABLO SV (1997) ABGASSYSTEM (GÜLTIG FÜR SÜDAFRIKA – RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-88.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR SÜDAFRIKA – RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-88.62.03.00.webp "LAMBORGHINI DIABLO SV (1997) KRAFTSTOFFSYSTEM (GÜLTIG FÜR SÜDAFRIKA – RH D. – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-9410.01.00.webp "LAMBORGHINI DIABLO SV (1997) HINTERE KAROSSERIEELEMENTE TEILEDIAGRAMM")
-part-diagram-9410.03.00.webp "LAMBORGHINI DIABLO SV (1997) VORDERE KAROSSERIEELEMENTE TEILEDIAGRAMM")
-part-diagram-9410.04.00.webp "LAMBORGHINI DIABLO SV (1997) KÖRPERELEMENTE – LINKE FLANKE TEILEDIAGRAMM")
-part-diagram-9410.05.00.webp "LAMBORGHINI DIABLO SV (1997) KÖRPERELEMENTE – RECHTE FLANKE TEILEDIAGRAMM")
-part-diagram-9411.01.00.webp "LAMBORGHINI DIABLO SV (1997) RAHMENBODENPLATTEN TEILEDIAGRAMM")
-part-diagram-9411.02.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORGEHÄUSEPLATTEN TEILEDIAGRAMM")
-part-diagram-9415.01.00.webp "LAMBORGHINI DIABLO SV (1997) WINDOWS TEILEDIAGRAMM")
-part-diagram-9420.01.00.webp "LAMBORGHINI DIABLO SV (1997) SCHEIBENWISCHER UND SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-9421.01.00.webp "LAMBORGHINI DIABLO SV (1997) TÜREN TEILEDIAGRAMM")
-part-diagram-9421.02.00.webp "LAMBORGHINI DIABLO SV (1997) TÜREN TEILEDIAGRAMM")
-part-diagram-9421.03.00.webp "LAMBORGHINI DIABLO SV (1997) TÜREN TEILEDIAGRAMM")
-part-diagram-9429.01.00.webp "LAMBORGHINI DIABLO SV (1997) HECKHAUBE UND KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-9435.01.00.webp "LAMBORGHINI DIABLO SV (1997) SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-9444.01.00.webp "LAMBORGHINI DIABLO SV (1997) SCHEINWERFER-HEBESYSTEM TEILEDIAGRAMM")
-part-diagram-9455.01.00.webp "LAMBORGHINI DIABLO SV (1997) ISOLIERPLATTEN FÜR DEN MOTORRAUM TEILEDIAGRAMM")
-part-diagram-9458.01.00.webp "LAMBORGHINI DIABLO SV (1997) FAHRGASTRAUMVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-9458.02.00.webp "LAMBORGHINI DIABLO SV (1997) FAHRGASTRAUMVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-9458.03.00.webp "LAMBORGHINI DIABLO SV (1997) FAHRGASTRAUMVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-9459.01.00.webp "LAMBORGHINI DIABLO SV (1997) FRONTHAUBE TEILEDIAGRAMM")
-part-diagram-9460.01.00.webp "LAMBORGHINI DIABLO SV (1997) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-9463.01.00.webp "LAMBORGHINI DIABLO SV (1997) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-9490.01.00.webp "LAMBORGHINI DIABLO SV (1997) AUSSENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-95.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRONISCHE EINSPRITZEINHEITEN (GÜLTIG FÜR JAPAN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-95.41.01.00.webp "LAMBORGHINI DIABLO SV (1997) RAHMENELEMENTE (GÜLTIG FÜR JAPAN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-95.44.03.00.webp "LAMBORGHINI DIABLO SV (1997) ABGASANLAGE (GÜLTIG FÜR JAPAN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-95.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR JAPAN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-95.63.01.00.webp "LAMBORGHINI DIABLO SV (1997) LICHTER (GÜLTIG FÜR JAPAN – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.11.01.00.webp "LAMBORGHINI DIABLO SV (1997) RECHTER ZYLINDERKOPF (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.11.02.00.webp "LAMBORGHINI DIABLO SV (1997) LINKER ZYLINDERKOPF (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.14.01.00.webp "LAMBORGHINI DIABLO SV (1997) KURBELGETRIEBE (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRONISCHE EINSPRITZEINHEITEN (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.23.01.00.webp "LAMBORGHINI DIABLO SV (1997) DIFFERENZIAL (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.24.06.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBE MIT ANGETRIEBENER WELLE (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.24.07.00.webp "LAMBORGHINI DIABLO SV (1997) GETRIEBEENDE (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.59.01.00.webp "LAMBORGHINI DIABLO SV (1997) FUNKGERÄT (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.59.02.00.webp "LAMBORGHINI DIABLO SV (1997) ZUBEHÖR (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.61.01.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) ELEKTRISCHES SYSTEM (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.63.01.00.webp "LAMBORGHINI DIABLO SV (1997) LICHTER (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.9435.01.00.webp "LAMBORGHINI DIABLO SV (1997) SITZE UND SICHERHEITSGURTE (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.9463.01.00.webp "LAMBORGHINI DIABLO SV (1997) STOßSTANGEN (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
-part-diagram-96.9490.01.00.webp "LAMBORGHINI DIABLO SV (1997) AUßENRÜCKSPIEGEL (GÜLTIG FÜR KANADA – MÄRZ 1997) TEILEDIAGRAMM")
