Eurospares-part-diagram-3132.01.00.webp)
3132.01.00 - Bremssystem

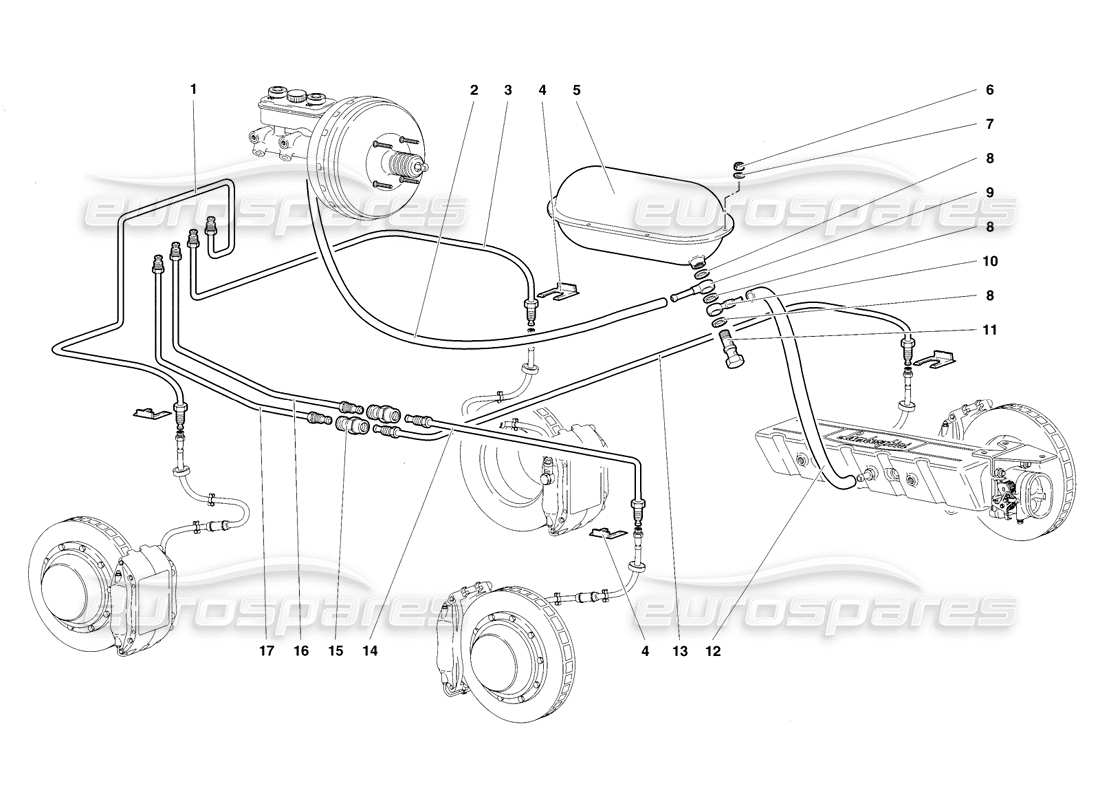

Lamborghini Diablo SV (1998) Brake System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 0031001095
ROHR
Tubo
aus £17,99
aus £17,99
# 002
MPN: 003226068
BIEGEN. SCHLAUCH
SCHLAUCH
aus £117,32
aus £117,32
# 002
MPN: 003232549
BIEGEN. SCHLAUCH
(Gültig für GB – November 1998) TUBO FLESSIBILE
aus £67,96
aus £67,96
# 003
MPN: 0031001092
ROHR
Tubo
aus £79,20
aus £79,20
# 004
MPN: 003130840
PLATTE
PLATTE
aus £16,77
aus £16,77
# 005
MPN: 003204974
Vakuumtank
SERBATOIOADEPRES.
aus £303,49
aus £303,49
# 006
MPN: N0211963
NUSS
Dado
aus £0,51
aus £0,51
# 007
MPN: WHT001187
Scheibe
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008400502
# 008
MPN: 003101513
Scheibe
Scheibe
aus £0,97
aus £0,97
# 009
MPN: 003230031
VERBINDUNG
PASSEND ZU
aus £21,81
aus £21,81
# 010
MPN: 003230030
VENTIL
RÜCKSCHLAGVENTIL
aus £16,80
aus £16,80
# 011
MPN: 003101486
SCHRAUBEN
Gebohrte Schraube
aus £20,23
aus £20,23
# 012
MPN: 410611937
BIEGEN. SCHLAUCH
SCHLAUCH
aus £52,14
aus £52,14
# 013
MPN: 0032001099
ROHR
Tubo
aus £162,09
aus £162,09
# 014
MPN: 0032001103
ROHR
Tubo
aus £118,89
aus £118,89
# 015
MPN: 0032001595
VERBINDUNG
PASSEND ZU
# 016
MPN: 0032001102
ROHR
Tubo
aus £146,57
aus £146,57
# 017
MPN: 0032001098
ROHR
Tubo
