68.02.00 - Motorgehäuseplatten

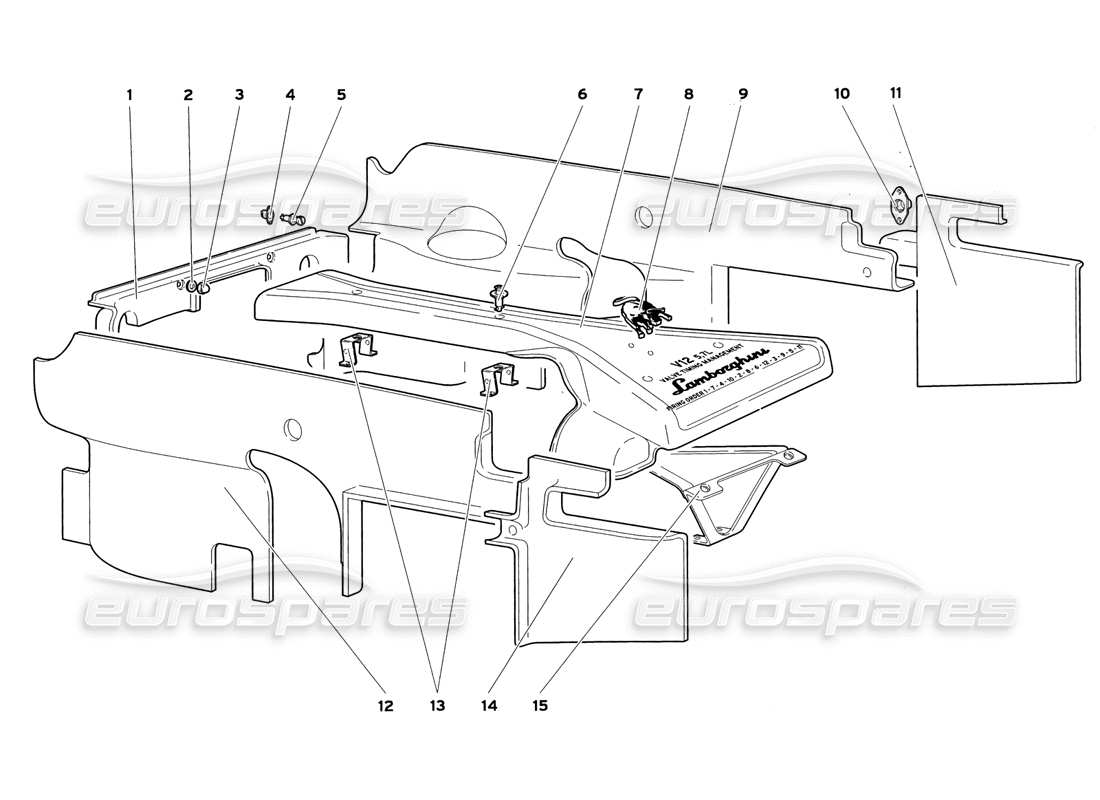

Lamborghini Diablo SV (1999) Engine Housing Panels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 009411644
SCHILD
SCHUTZ
aus £402,96
aus £402,96
# 002
MPN: 008400606
Scheibe
Scheibe
Ersetzung
Ersetzung
# 003
MPN: 008200605
NUSS
Dado
aus £1,84
aus £1,84
# 004
MPN: 009411618
CLIP
CLIP
aus £5,77
aus £5,77
# 005
MPN: 009411617
SCHRAUBEN
VITE
aus £14,35
aus £14,35
# 006
MPN: 0020004117
SCHRAUBEN
VITE
aus £36,45
aus £36,45
# 007
MPN: 0020001838
PANEL
PANEL
aus £2.035,46
aus £2.035,46
# 008
MPN: 009966005
ORNAMENT (BULL)
FREGIO (TORO)
aus £185,72
aus £185,72
# 009
MPN: 009411645
RECHTES PANEL
RECHTES PANEL
aus £578,72
aus £578,72
# 010
MPN: 009411615
CLIP
CLIP
aus £21,40
aus £21,40
# 011
MPN: 009411647
RECHTE RÜCKSEITE
RÜCKWAND DX
aus £219,72
aus £219,72
# 012
MPN: 009411646
LINKES PANEL
PANNELLO SX
aus £527,32
aus £527,32
# 013
MPN: 001637846
Halterung
HALTERUNG
aus £46,27
aus £46,27
# 014
MPN: 009411648
LINKE RÜCKSEITE
PANNELLO-POST. SX
aus £219,72
aus £219,72
# 015
MPN: 001637847
UNTERSTÜTZUNG
Unterstützung
aus £80,68
aus £80,68
