007 - Ansaugkrümmer

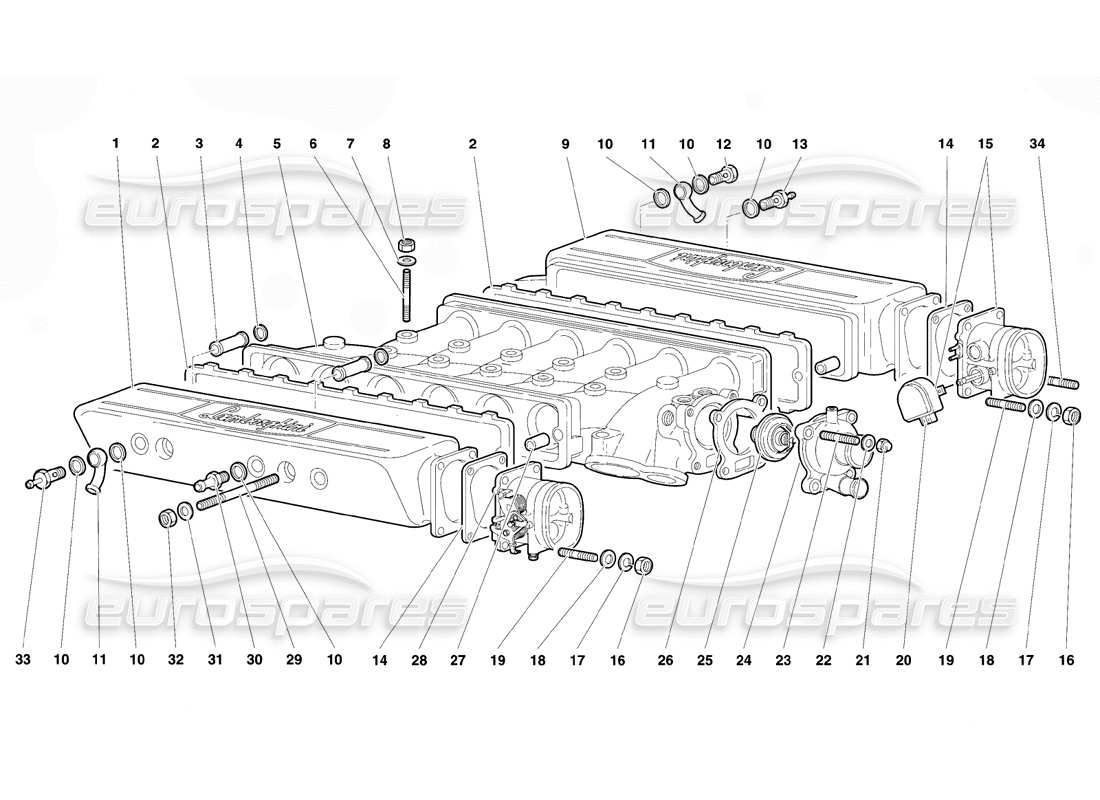

Lamborghini Diablo VT (1994) Intake Manifold Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 001326315
ABDECKUNG
RECHTE ABDECKUNG
# 002
MPN: 001323717
Dichtung
DICHTUNG
aus £33,26
aus £33,26
# 003
MPN: 001322163
ABSTANDSHALTER
ABSTANDSHALTER
Ersetzung
Ersetzung
# 004
MPN: 008401025
Scheibe
Scheibe
aus £21,35
aus £21,35
# 005
MPN: 001332813
Einlassverteiler
Ansaugkrümmer
# 006
MPN: 008300610
ZUCHT
Häftling
aus £15,81
aus £15,81
# 007
MPN: 008400606
Scheibe
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 008200605
NUSS
Dado
aus £1,76
aus £1,76
# 009
MPN: 001326316
ABDECKUNG
LINKE ABDECKUNG
aus £923,93
aus £923,93
# 010
MPN: 003101513
Scheibe
Scheibe
aus £0,97
aus £0,97
# 011
MPN: 001328002
VERBINDUNG
PASSEND ZU
aus £37,63
aus £37,63
# 012
MPN: 003101941
BOLZEN
PASSEND ZU
aus £2,68
aus £2,68
# 013
MPN: 001330455
VERBINDUNG
PASSEND ZU
aus £21,26
aus £21,26
# 014
MPN: 001326311
Dichtung
DICHTUNG
aus £14,12
aus £14,12
# 015
MPN: 001326293
DROSSELKLAPPENHALTER
CORPO FARF. SX CON POTENZIOMET.
aus £909,44
aus £909,44
# 016
MPN: N01100845
NUSS
Dado
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008200801 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 008410806
Scheibe
Scheibe
Ersetzung
Ersetzung
# 018
MPN: 008400816
Scheibe
Scheibe
Ersetzung
Ersetzung
# 019
MPN: WHT003028
ZUCHT
Häftling
aus £12,81
aus £12,81
# 020
MPN: 001327641
POTENTIOMETER
POTENTIOMETER
aus £109,79
aus £109,79
# 021
MPN: 008200816
NUSS
Dado
aus £2,94
aus £2,94
# 022
MPN: 008410803
Scheibe
Scheibe
aus £0,53
aus £0,53
# 022
MPN: 07M109203
FÜHRUNG
FÜHRUNG
aus £1.253,27
aus £1.253,27
# 023
MPN: 008300803
ZUCHT
Häftling
aus £7,71
aus £7,71
# 023
MPN: 008400606
Scheibe
Scheibe
Ersetzung
Ersetzung
# 024
MPN: 001732806
ABDECKUNG
ABDECKUNG
aus £378,52
aus £378,52
# 025
MPN: 001726644
Thermostat
WASSERTHERMOSTAT
aus £327,70
aus £327,70
# 026
MPN: 001732808
Dichtung
DICHTUNG
aus £15,01
aus £15,01
# 027
MPN: WHT003577
DÜBEL
GROSSARTIG
aus £1,15
aus £1,15
# 028
MPN: 001326181
DROSSELKLAPPENHALTER
CORPO FARFALLATO DESTRO
aus £748,49
aus £748,49
# 029
MPN: 008301030
ZUCHT
Häftling
aus £22,38
aus £22,38
# 030
MPN: 001330882
VERBINDUNG
PASSEND ZU
Ersetzung
Ersetzung
# 031
MPN: 008401022
Scheibe
Scheibe
Ersetzung
Ersetzung
# 032
MPN: 008201006
NUSS
Dado
aus £4,81
aus £4,81
# 033
MPN: 001328722
VERBINDUNG
PASSEND ZU
aus £103,67
aus £103,67
# 034
MPN: 008300913
ZUCHT
Häftling
aus £30,41
aus £30,41
