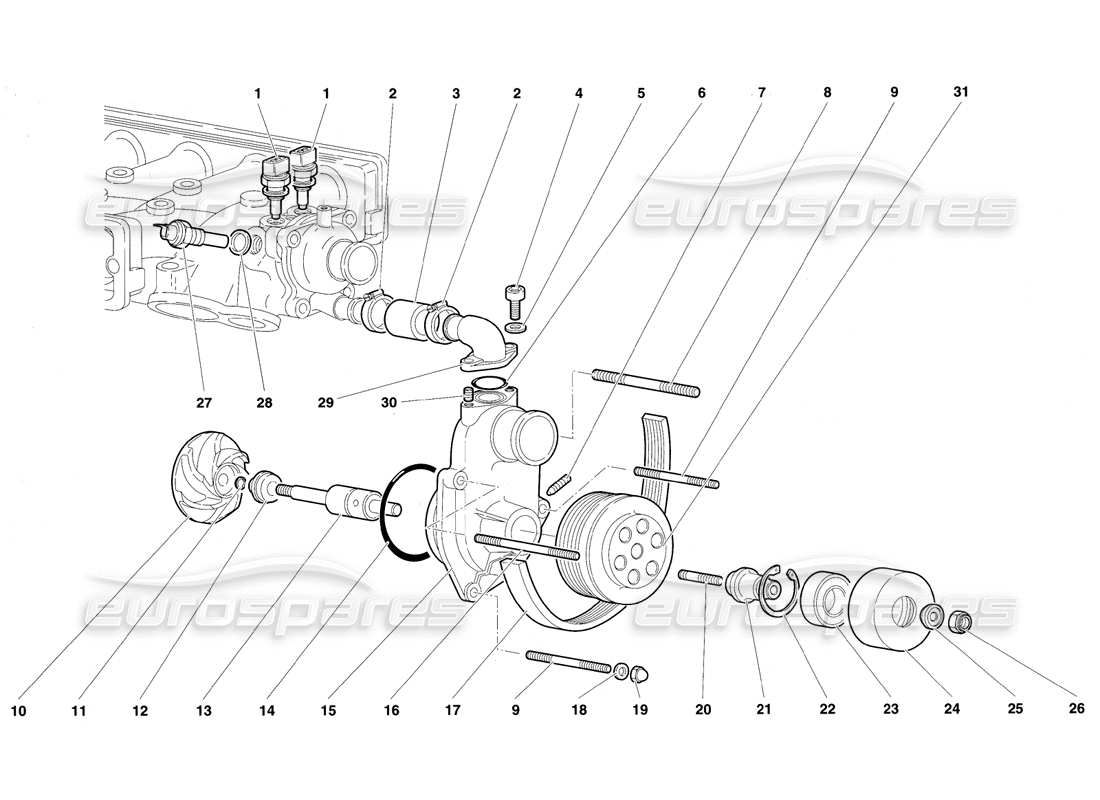

020 - Wasserpumpe
Lamborghini Diablo VT (1994) Water Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 0017002472
WASSERPUMPENBAUGRUPPE (VERSION MIT SERVOLENKUNG)
aus £1.936,81
aus £1.936,81
# 001
MPN: 07L919501A
TEMPERAMENT. SENSOR
WASSERTEMPERATURSENSOR
aus £116,28
aus £116,28
Dieses Teil ersetzt die Teilenummer 002024394 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 008832604
GURT
KABELBINDER
aus £2,27
aus £2,27
# 003
MPN: 001732811
ROHR
Tubo
aus £15,88
aus £15,88
# 004
MPN: 008700617
SCHRAUBEN
VITE
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008700670
# 005
MPN: 008410602
Scheibe
Scheibe
aus £28,66
aus £28,66
# 006
MPN: WHT003062
SIEGEL
RING-DICHTUNG
aus £3,98
aus £3,98
Dieses Teil ersetzt die Teilenummer 008602802
# 007
MPN: 008700650
SCHRAUBEN
VITE
aus £1,68
aus £1,68
# 008
MPN: 008301034
ZUCHT
Häftling
aus £3,65
aus £3,65
# 009
MPN: WHT003028
ZUCHT
Häftling
aus £12,54
aus £12,54
# 010
MPN: 001733982
LAUFRAD
LAUFRAD
# 011
MPN: 001734239
SHIM
REGISTRIERUNGSDICKE 1.0 MM
aus £23,10
aus £23,10
# 011
MPN: 001734240
SHIM
REGISTRIERUNGSDICKE 1.2 MM
aus £23,10
aus £23,10
# 011
MPN: 001734241
SHIM
REGISTRIERUNGSDICKE 1.4 MM
aus £31,26
aus £31,26
# 011
MPN: 001734242
SHIM
REGISTRIERUNGSDICKE 1.6 MM
aus £23,10
aus £23,10
# 011
MPN: 001734243
SHIM
REGISTRIERUNGSDICKE 1.8 MM
aus £23,10
aus £23,10
# 011
MPN: 001734244
SHIM
REGISTRIERUNGSDICKE 2.0 MM
aus £23,10
aus £23,10
# 011
MPN: 001734245
SHIM
REGISTRIERUNGSDICKE 2.2 MM
aus £23,10
aus £23,10
# 011
MPN: 001734246
SHIM
REGISTRIERUNGSDICKE 2.4 MM
aus £23,10
aus £23,10
# 011
MPN: 001734247
SHIM
REGISTRIERUNGSDICKE 2.6 MM
aus £23,10
aus £23,10
# 011
MPN: 001734248
SHIM
REGISTRIERUNGSDICKE 2.8 MM
aus £23,10
aus £23,10
# 012
MPN: 001726539
SIEGEL
VORDERE DICHTUNG
aus £137,92
aus £137,92
# 013
MPN: 001727739
KLEINER WELLE
BAUM
aus £263,71
aus £263,71
# 014
MPN: WHT003018
SIEGEL
RING-DICHTUNG
aus £53,01
aus £53,01
Dieses Teil ersetzt die Teilenummer 008609907
# 015
MPN: 001732800
WASSERPUMPENGEHÄUSE
WASSERPUMPENKÖRPER
# 016
MPN: 008300833
ZUCHT
Häftling
aus £3,82
aus £3,82
# 017
MPN: 001736517
TRANS-GÜRTEL
CINGHIA POMPA ACQUA E ALTERNAT.
aus £182,44
aus £182,44
# 018
MPN: 008400806
Scheibe
Scheibe
aus £0,53
aus £0,53
# 019
MPN: 008200809
NUSS
Dado
Ersetzung
Ersetzung
# 020
MPN: 008301008
ZUCHT
Häftling
aus £6,67
aus £6,67
# 021
MPN: 001232211
BUCHSE
KOMPASS
aus £68,31
aus £68,31
# 022
MPN: 008575201
HALTERING
HALTERING
aus £0,79
aus £0,79
# 023
MPN: 008502501
LAGER
Lager
aus £34,37
aus £34,37
# 024
MPN: 001228675
GÜRTELSTRECKER
RIEMENSPANNER
aus £236,30
aus £236,30
# 025
MPN: 001626949
Scheibe
Scheibe
aus £20,11
aus £20,11
# 026
MPN: 008201008
NUSS
Dado
aus £0,57
aus £0,57
# 027
MPN: 001724221
THERMOELEMENT
THERMOELEMENT
aus £79,90
aus £79,90
# 028
MPN: 008401408
Scheibe
Scheibe
aus £1,29
aus £1,29
# 029
MPN: 001732803
VERBINDUNG
PASSEND ZU
aus £208,10
aus £208,10
# 030
MPN: 008840601
HELI-SPULE
HELI-SPULE
aus £1,67
aus £1,67
# 031
MPN: 001733986
ROLLE
ROLLE
aus £659,98
aus £659,98
