144 - Türen

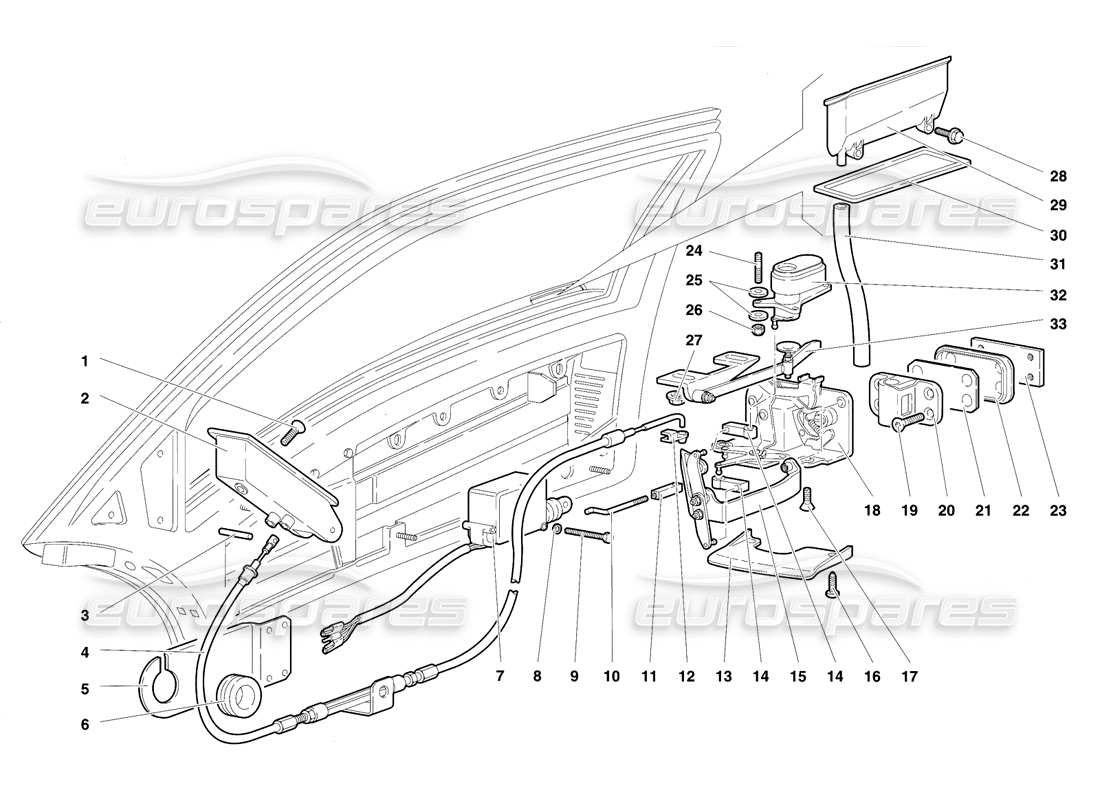

Lamborghini Diablo VT (1994) Doors Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008700539
SCHRAUBEN
VITE
Ersetzung
Ersetzung
# 002
MPN: 410823537
HANDHABEN
nicht als Ersatzteil - Teilenummer verwenden: 410823537
aus £796,36
aus £796,36
# 003
MPN: 008850304
STIFT
STIFT
aus £1,38
aus £1,38
# 004
MPN: 009421011
RECHTES KABEL
RECHTES KABEL
aus £656,98
aus £656,98
Dieses Teil ersetzt die Teilenummer 009921005, die wir auf Lager haben
# 004
MPN: 009421012
LINKES KABEL
CAVO SX
aus £841,08
aus £841,08
# 005
MPN: 009421141
Halterung
HALTERUNG
aus £69,85
aus £69,85
# 006
MPN: 008612503
Dichtung
DICHTUNG
aus £8,95
aus £8,95
# 007
MPN: 0R1320007

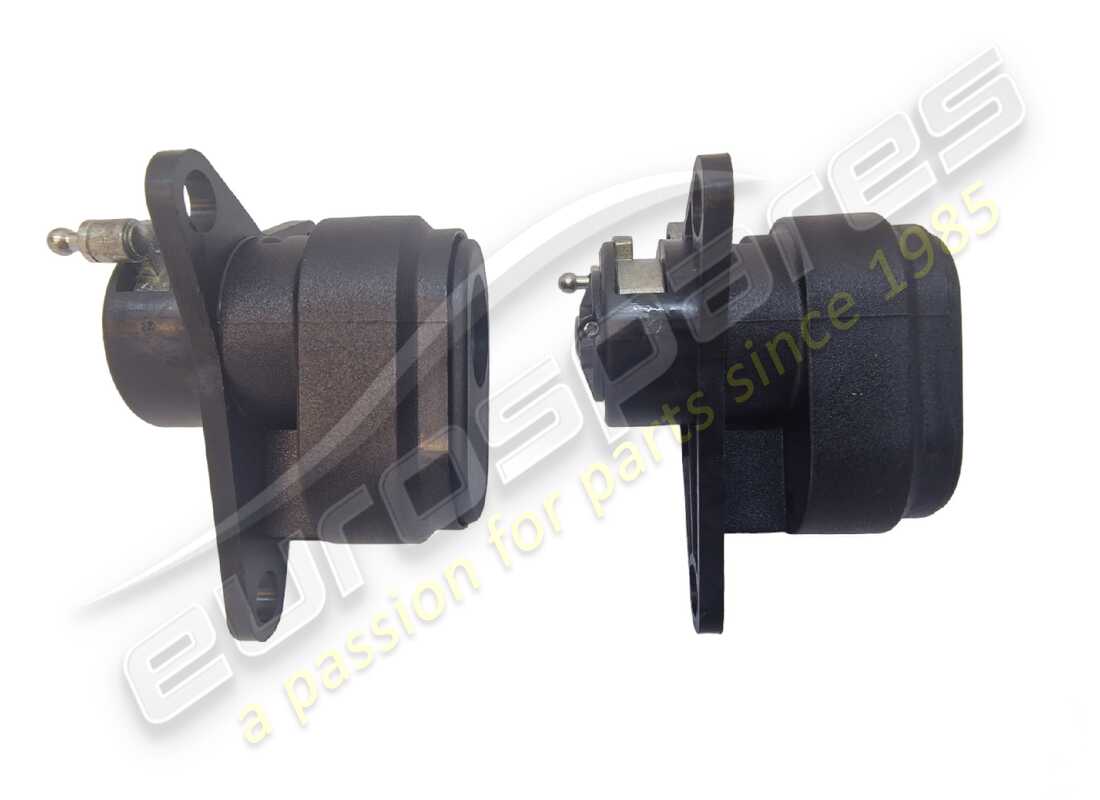

Linker Türantrieb
aus £616,85
aus £616,85
# 007
MPN: 0R1320008
RHS-TÜRANTRIEB
aus £292,14
aus £292,14
# 008
MPN: 008400401
Scheibe
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 008100404
SCHRAUBEN
VITE
Ersetzung
Ersetzung
# 010
MPN: 009421252
SPURSTANGE
TIRANTE
aus £16,00
aus £16,00
# 011
MPN: 007021016
KLINKE
KLINKE
Ersetzung
Ersetzung
# 012
MPN: 009421251
CLIP
Wäscheklammer
Ersetzung
Ersetzung
# 013
MPN: 009421236
RECHTES SCHILD
RICHTIGER SCHUTZ
aus £122,52
aus £122,52
# 013
MPN: 009421237
LINKES SCHILD
PROTEZIONE SX
aus £171,19
aus £171,19
# 014
MPN: 009421214
KUPPLUNG
KOPF
Ersetzung
Ersetzung
# 015
MPN: 009421253
RECHTER LEERLAUFHEBEL
RECHTER HEBELÜBERTRAGUNG
aus £323,20
aus £323,20
# 015
MPN: 009421254
LINKER LEERLAUFHEBEL
RINVIO A LEVA SX
aus £323,20
aus £323,20
# 016
MPN: 008700332
SCHRAUBEN
VITE
aus £0,53
aus £0,53
# 017
MPN: 008700613
SCHRAUBEN
VITE
aus £0,51
aus £0,51
# 018
MPN: 410837015

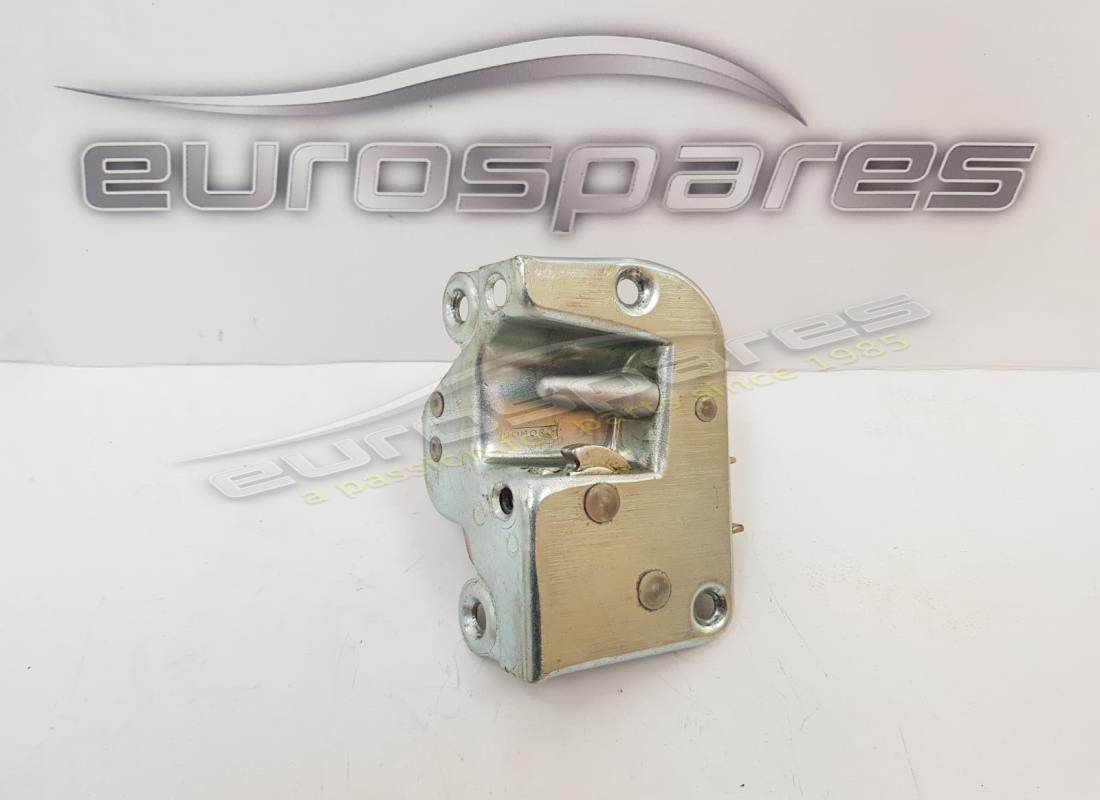

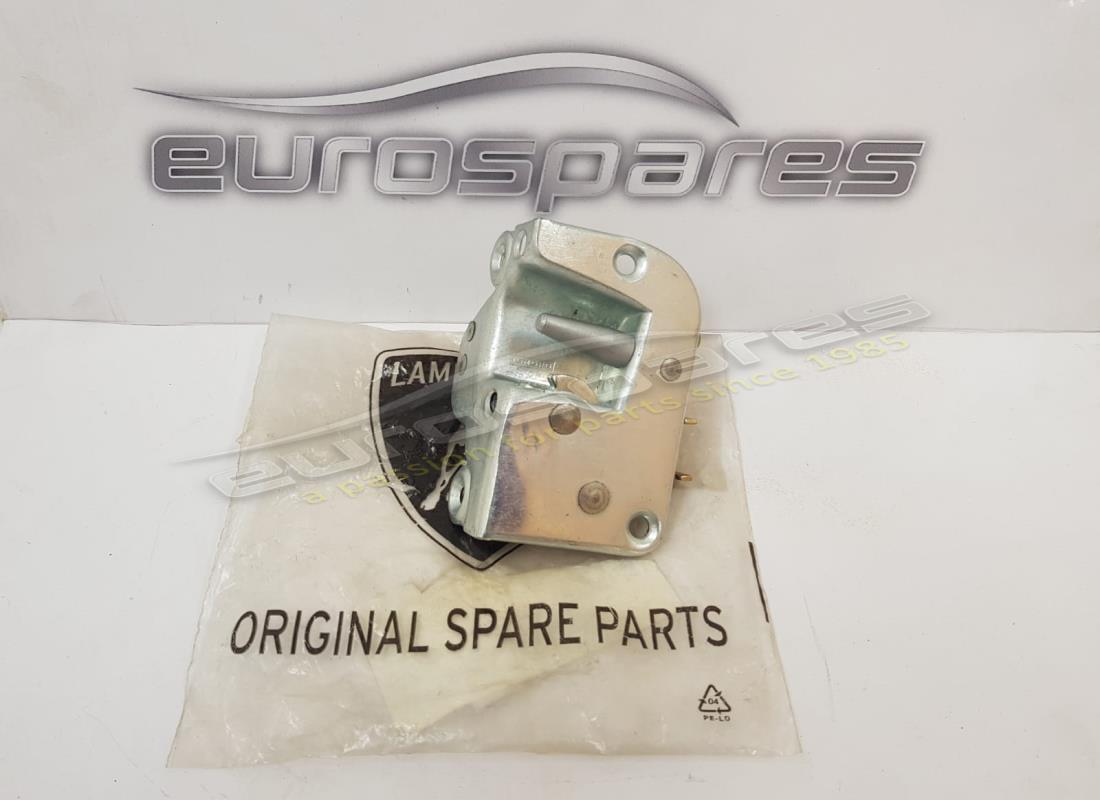

Linkes Schloss
Linkes Schloss
aus £221,16
aus £221,16
# 018
MPN: 410837016

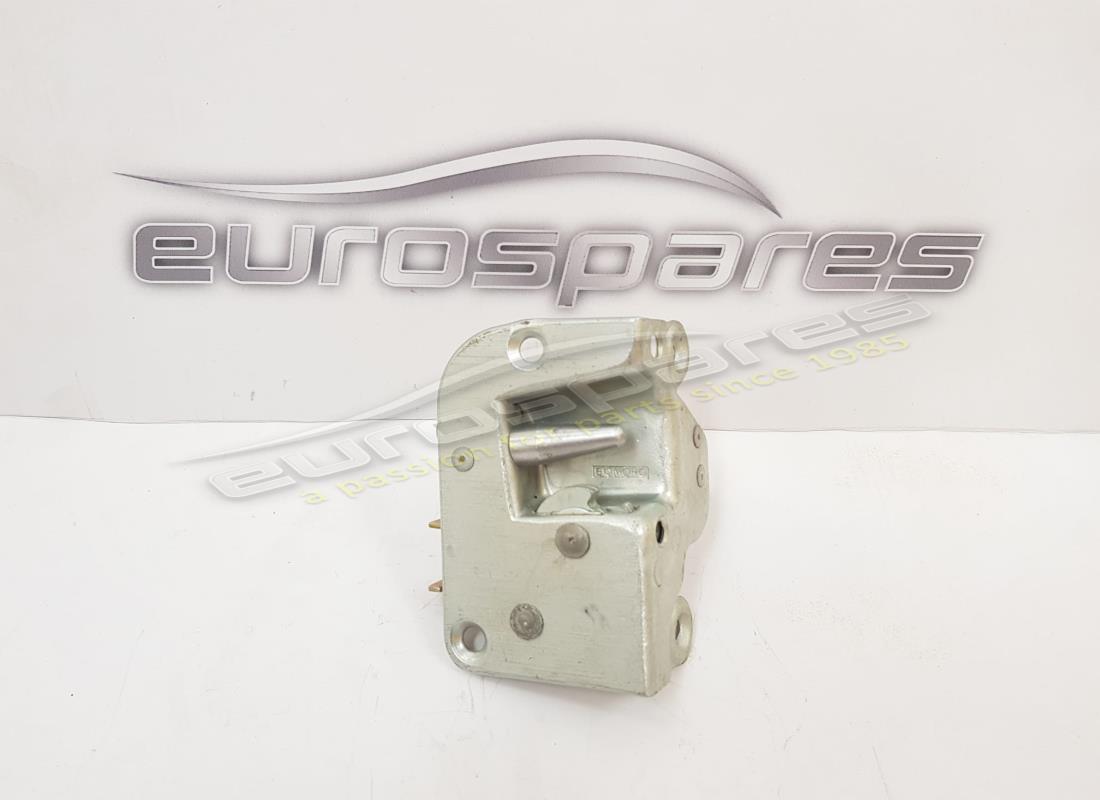

RECHTES SCHLOSS
RECHTES SCHLOSS
aus £221,16
aus £221,16
# 019
MPN: 008700610
SCHRAUBEN
VITE
aus £0,51
aus £0,51
# 020
MPN: 410831407A
LINKER SPERRSCHLAG
aus £169,82
aus £169,82
# 021
MPN: 410837963
ABSTANDSHALTER
ABSTANDSHALTER
aus £10,22
aus £10,22
Dieses Teil ersetzt die Teilenummer 007021249
# 021
MPN: 410837964
ABSTANDSHALTER
ABSTANDSHALTER
aus £9,90
aus £9,90
Dieses Teil ersetzt die Teilenummer 007021250
# 022
MPN: 410837899
PLATTE
aus £9,69
aus £9,69
Dieses Teil ersetzt die Teilenummer 007021281
# 023
MPN: 007021253
PLATTE
PLATTE
aus £455,08
aus £455,08
# 024
MPN: 008300403
ZUCHT
Häftling
aus £16,76
aus £16,76
# 025
MPN: 008400401
Scheibe
Scheibe
Ersetzung
Ersetzung
# 026
MPN: WHT002959
NUSS
Dado
aus £0,54
aus £0,54
# 027
MPN: 008200614
NUSS
Dado
Ersetzung
Ersetzung
# 028
MPN: N10718801
SCHRAUBEN
VITE
aus £0,48
aus £0,48
# 029
MPN: 009421200
RECHTER GRIFF
RECHTER AUSSENGRIFF
aus £214,46
aus £214,46
# 029
MPN: 009421201
LINKER GRIFF
MANIGLIA ESTERNA SX
aus £224,69
aus £224,69
# 030
MPN: 009421712
RECHTE DICHTUNG
RECHTES DICHTUNG
aus £3,47
aus £3,47
# 030
MPN: 009421713
LINKE DICHTUNG
GUARNIZIONE SX
aus £8,43
aus £8,43
# 031
MPN: 009421245
ROHR
Tubo
aus £11,39
aus £11,39
# 032
MPN: 0072005036
TÜRTASTEN LINKS UND RECHTS
aus £312,62
aus £312,62
# 032
MPN: 009421227/a
RECHTER TÜRKNOPF
Verwendung: 0072005036 (LH- und RH-Tasten)
# 032
MPN: 009421228/a
LINKE TÜRKNOPF
Verwendung: 0072005036 (LH- und RH-Tasten)
# 033
MPN: 009421255
RECHTER LEERLAUFHEBEL
RECHTER HEBELÜBERTRAGUNG
aus £323,20
aus £323,20
# 033
MPN: 009421256
LINKER LEERLAUFHEBEL
RINVIO A LEVA SX
aus £323,20
aus £323,20
