145 - Türen

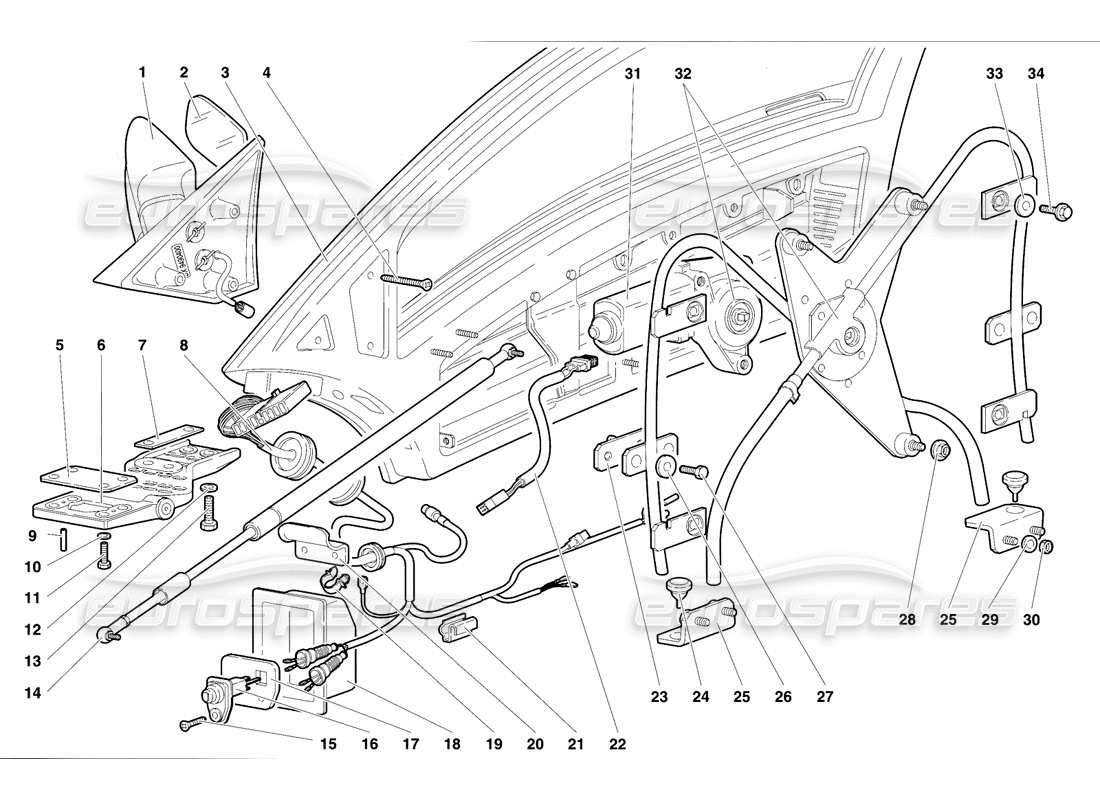

Lamborghini Diablo VT (1994) Doors Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 009490400
RECHTE RÜCKANSICHT.
(Fahrzeugfarbe muss angegeben werden) RETROVISORE DX COMPLETO
# 001
MPN: 009490401
LINKE RÜCKANSICHT.
(Fahrzeugfarbe muss angegeben werden) RETROVISORE SX COMPLETO
# 002
MPN: 009490412
RECHTES SPIEGELGLAS
aus £165,51
aus £165,51
# 002
MPN: 009490413
LINKER SPIEGEL
SPECCHIOSX
aus £45,57
aus £45,57
# 003
MPN: 009421006
RECHTE TÜR
PORTA DX
aus £3.940,68
aus £3.940,68
RECHTE TÜRBAUGRUPPE Genuine Lamborghini – Neu (andere) auf Lager
Einige Dellen und Kratzer, weitere Bilder auf Anfrage
Einige Dellen und Kratzer, weitere Bilder auf Anfrage
# 003
MPN: 009421007
LINKE TÜR
PORTA SX
aus £9.487,00
aus £9.487,00
# 004
MPN: 008700329
SCHRAUBEN
VITE
aus £0,52
aus £0,52
# 005
MPN: 004132051
SHIM
DICKE 0,8 MM
Ersetzung
Ersetzung
# 005
MPN: 004132052
SHIM
DICKE 1 MM
Ersetzung
Ersetzung
# 005
MPN: 004132053
SHIM
DICKE 1,2 MM
Ersetzung
Ersetzung
# 005
MPN: 004132054
SHIM
DICKE 1,5 MM
Ersetzung
Ersetzung
# 006
MPN: 009421359
RECHTES SCHARNIER
CERNIERADX
Ersetzung
Ersetzung
# 006
MPN: 410831401
LINKES SCHARNIER
CERNIERASX
aus £391,95
aus £391,95
# 007
MPN: 009421380
SHIM
DICKE 1 MM
Ersetzung
Ersetzung
# 007
MPN: 009421381
SHIM
DICKE 1,5 MM
aus £18,05
aus £18,05
# 008
MPN: 006133770
Linkes Elektrokabel
CABLAGGIO SX
aus £122,53
aus £122,53
# 009
MPN: 008900401
STIFT
ELASTISCHER RÜCKEN
aus £0,53
aus £0,53
# 010
MPN: 008400801
Scheibe
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 008100821
SCHRAUBEN
VITE
Ersetzung
Ersetzung
# 012
MPN: 008411015
Scheibe
Scheibe
aus £7,22
aus £7,22
# 013
MPN: 008101008
SCHRAUBEN
VITE
aus £9,89
aus £9,89
# 014
MPN: 009421031
TÜRSTREBE
JACK
aus £71,40
aus £71,40
# 015
MPN: WHT003304
SCHRAUBEN
VITE
aus £0,53
aus £0,53
# 016
MPN: 005934450
SCHALTEN
SCHALTEN
aus £13,81
aus £13,81
# 017
MPN: 005934447
PLATTE
PLATTE
aus £47,66
aus £47,66
# 018
MPN: 005934453
SCHILD
SCHUTZ
aus £27,77
aus £27,77
# 019
MPN: 008830411
GURT
KABELBINDER
aus £0,85
aus £0,85
# 020
MPN: 009421613
Halterung
HALTERUNG
aus £22,55
aus £22,55
# 021
MPN: 008830302
GURT
KABELBINDER
Ersetzung
Ersetzung
# 022
MPN: 009421606
ELECT-KABEL
VERDRAHTUNG
aus £16,13
aus £16,13
# 023
MPN: 009421607
Halterung
HALTERUNG
aus £37,95
aus £37,95
# 024
MPN: 009421408
GUMMIPUFFER
STOßSTANGEN KOMMA
aus £12,90
aus £12,90
# 025
MPN: 009421406
RECHTES TÜRBLECH
RECHTES TÜRBLECH
aus £30,98
aus £30,98
# 025
MPN: 009421407
LINKES TÜRBLECH
PIASTRINA PORTA SX
aus £6,10
aus £6,10
# 026
MPN: 008400501
Scheibe
Scheibe
aus £0,51
aus £0,51
# 027
MPN: N01020717
SCHRAUBEN
VITE
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008100504
# 028
MPN: 008200614
NUSS
Dado
Ersetzung
Ersetzung
# 029
MPN: WHT003040
Scheibe
Scheibe
aus £4,70
aus £4,70
# 030
MPN: N0211963
NUSS
Dado
aus £0,53
aus £0,53
# 031
MPN: 009421604
RECHTER ELEKTROMOTOR
AUTOFAHREN DX
aus £313,02
aus £313,02
# 031
MPN: 009421605
LINKER ELEKTROMOTOR
AUTOFAHREN SX
aus £313,02
aus £313,02
# 032
MPN: 009421600
RICHTIGER KIT-WIND. REGUL
RECHTER STALL-LIFT-KIT
aus £400,39
aus £400,39
# 032
MPN: 009421601
LINKES KIT FENSTERHEBER.
KIT ALZACRISTALLO SX
aus £1.321,72
aus £1.321,72
# 033
MPN: 008400607
Scheibe
Scheibe
Ersetzung
Ersetzung
# 034
MPN: 008700663
SCHRAUBEN
VITE
aus £0,51
aus £0,51
