311.02.00 - Getriebe

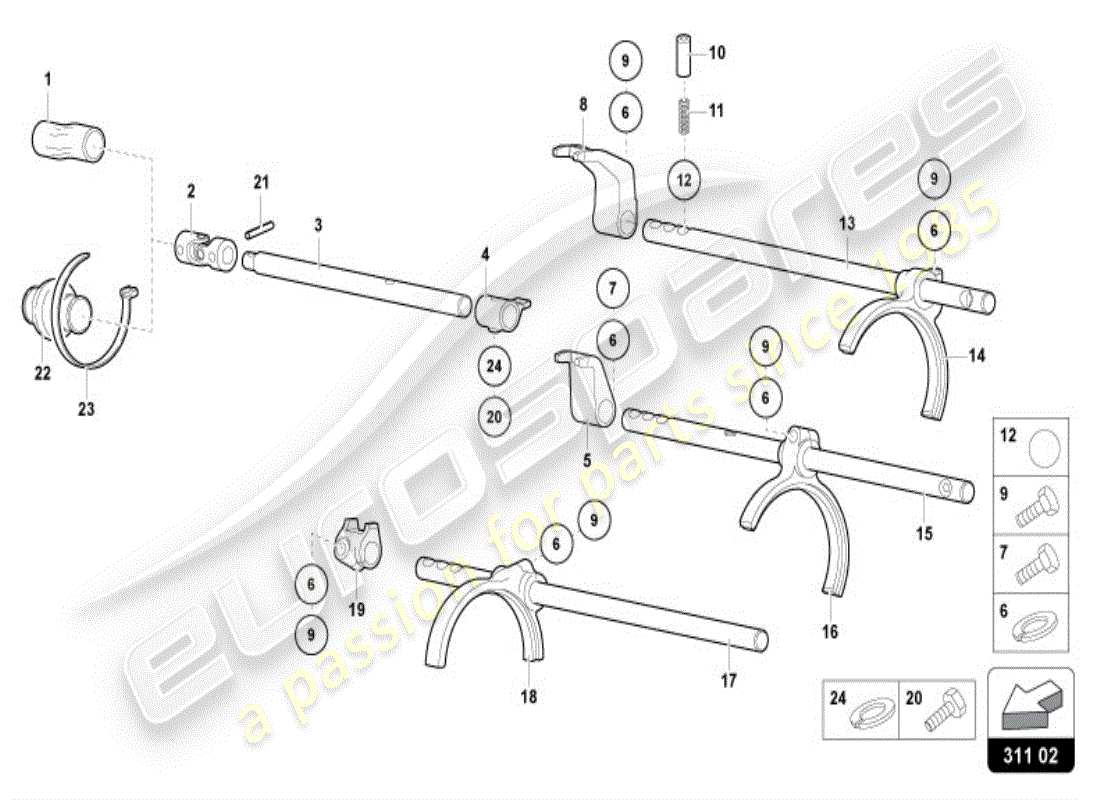

Lamborghini Diablo VT (1996) GEARBOX Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
LINER
NICHT FÜR DIESES MODELL
# 001
MPN: 002432117
LINER
aus £42,44
aus £42,44
# 002
MPN: 002430983
UNIVERSALVERBINDUNG
aus £170,50
aus £170,50
# 003
MPN: 002427211
STANGE
aus £212,23
aus £212,23
# 004
MPN: 002425186
WÄHLER
aus £110,65
aus £110,65
# 005
MPN: 002425188
WÄHLER
aus £106,96
aus £106,96
# 006
MPN: 008410817
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 008100830
SCHRAUBEN
Ersetzung
Ersetzung
# 008
MPN: 002425189
WÄHLER
aus £133,52
aus £133,52
# 009
MPN: 008100803
SCHRAUBEN
Ersetzung
Ersetzung
# 009
MPN: 008100821
SCHRAUBEN
Ersetzung
Ersetzung
# 010
MPN: 002401765
BUCHSE
aus £11,15
aus £11,15
# 011
MPN: 002402242
FRÜHLING
Ersetzung
Ersetzung
# 012
MPN: 008910701
BALL
Ersetzung
Ersetzung
# 013
MPN: 002425229
STANGE
aus £120,04
aus £120,04
# 014
MPN: 002425190
GABEL
1? UND RETRO-AUSRÜSTUNG
aus £130,71
aus £130,71
# 015
MPN: 002425230
STANGE
aus £134,00
aus £134,00
# 016
MPN: 002425191
GABEL
2? UND 3? AUSRÜSTUNG
aus £340,05
aus £340,05
# 017
MPN: 002425231
STANGE
aus £272,01
aus £272,01
# 018
MPN: 002425192
GABEL
4? UND 5? AUSRÜSTUNG
aus £306,43
aus £306,43
# 019
MPN: 002425187
WÄHLER
aus £119,64
aus £119,64
# 020
MPN: 008100628
SCHRAUBEN
Ersetzung
Ersetzung
# 021
MPN: 008900305
STIFT
aus £0,53
aus £0,53
# 022
-
STIEFEL
NICHT FÜR DIESES MODELL
# 022
MPN: 002434614
STIEFEL
# 023
-
GURT
NICHT FÜR DIESES MODELL
# 023
MPN: 008830305
GURT
Ersetzung
Ersetzung
# 024
MPN: 008410817
Scheibe
Ersetzung
Ersetzung
