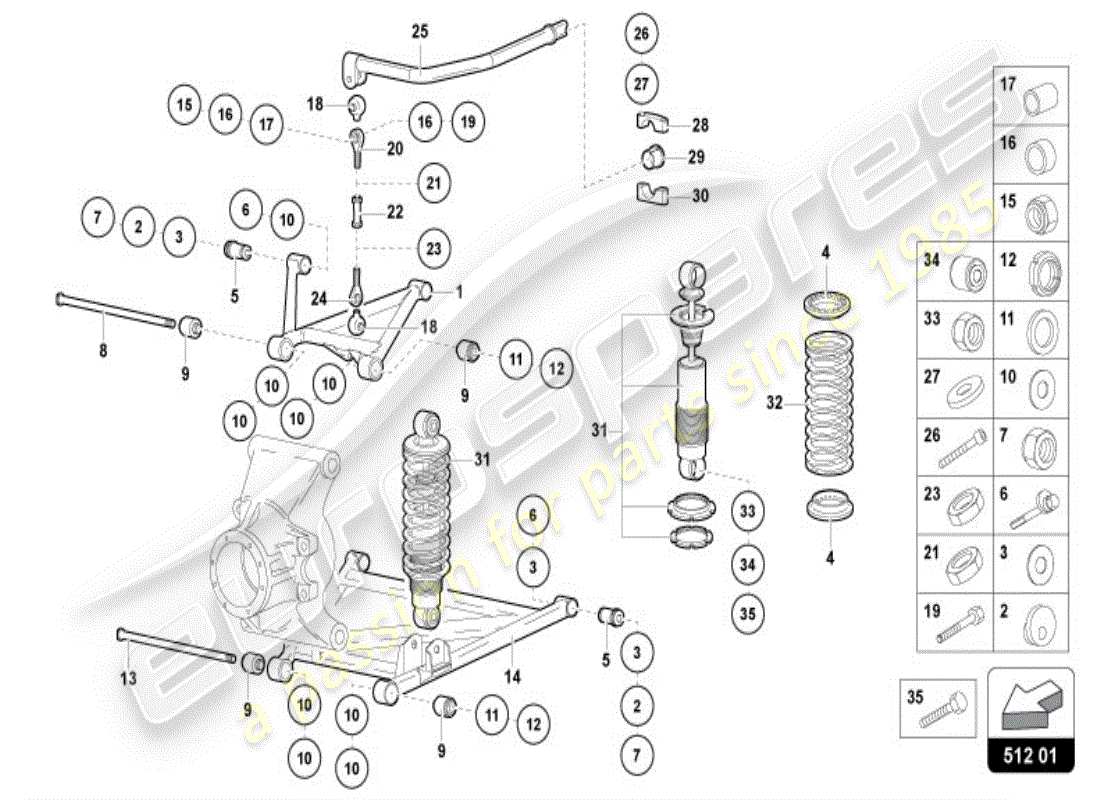

512.01.00 - AUFHÄNGUNG HINTEN
Lamborghini Diablo VT (1996) SUSPENSION REAR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 005225908
OBERARM
RECHTS
aus £1.372,99
aus £1.372,99
# 001
MPN: 005225909
OBERARM
LINKS
aus £1.522,71
aus £1.522,71
# 002
MPN: 005231925
NOCKEN
# 003
MPN: 005133169
SHIM
VON 12678 - SP = 3 MM
aus £3,10
aus £3,10
# 003
MPN: 005133170
SHIM
VON 12678 - SP = 1 MM
aus £1,69
aus £1,69
# 003
MPN: 005133488
SHIM
VON 12678 - SP = 1,5 MM
Ersetzung
Ersetzung
# 003
MPN: 005133489
SHIM
VON 12678 - SP = 2 MM
aus £2,51
aus £2,51
# 003
MPN: 005133490
SHIM
VON 12678 - SP = 2,5 MM
aus £2,84
aus £2,84
# 004
MPN: 005219380
RING
# 005
MPN: 008921206
BELASTUNGSFÄHIGE BUCHSE
aus £28,82
aus £28,82
# 006
MPN: 005231923
NOCKENBOLZEN
Ersetzung
Ersetzung
# 007
MPN: 008201226
NUSS
aus £2,63
aus £2,63
# 008
MPN: 005225204
STIFT
aus £58,81
aus £58,81
# 009
MPN: 005225207
BELASTUNGSFÄHIGE BUCHSE
aus £128,75
aus £128,75
# 010
MPN: 008401710
SHIM
aus £26,56
aus £26,56
# 011
MPN: 008401708
Scheibe
aus £1,65
aus £1,65
# 012
MPN: 008251702
Stecker
aus £2,49
aus £2,49
Dieses Teil ersetzt die Teilenummer 008251701
# 013
MPN: 005225205
STIFT
aus £58,81
aus £58,81
# 014
MPN: 005225906
UNTERARM
RECHTS
aus £1.142,00
aus £1.142,00
# 014
MPN: 005225907
UNTERARM
LINKS
aus £1.129,19
aus £1.129,19
# 015
MPN: 008200804
NUSS
ERSETZEN 008200809
aus £0,73
aus £0,73
# 015
MPN: 008200809
NUSS
Ersetzung
Ersetzung
# 016
MPN: 005227297
BUCHSE
aus £18,60
aus £18,60
# 017
MPN: 005227298
BUCHSE
aus £11,27
aus £11,27
# 018
MPN: 005109714
STIEFEL
aus £16,85
aus £16,85
# 019
MPN: 008100807
SCHRAUBEN
aus £0,56
aus £0,56
# 019
MPN: 008100810
SCHRAUBEN
ERSETZEN 008100807
# 020
MPN: 005227296
KUGELGELENK
Ersetzung
Ersetzung
# 021
MPN: 008201014
NUSS
aus £3,93
aus £3,93
# 021
MPN: 008201034
NUSS
Ersetzung
Ersetzung
# 022
MPN: 005209770
SPURSTANGE
aus £73,18
aus £73,18
# 023
MPN: 008201016
NUSS
aus £14,61
aus £14,61
Dieses Teil ersetzt die Teilenummer 008201034
# 023
MPN: 008201035
NUSS
aus £0,90
aus £0,90
# 025
MPN: 005234393
DREHSTAB
aus £2.203,96
aus £2.203,96
# 026
MPN: 008700609
SCHRAUBEN
Ersetzung
Ersetzung
# 026
MPN: 008700683
SCHRAUBEN
aus £0,53
aus £0,53
# 027
MPN: 008410602
Scheibe
aus £28,03
aus £28,03
# 028
-
HALTER
NICHT FÜR DIESES MODELL
# 029
MPN: 005230804
BUCHSE
Ersetzung
Ersetzung
# 030
-
HALTER
NICHT FÜR DIESES MODELL
# 031
MPN: 005233166
DÄMPFER
aus £3.389,90
aus £3.389,90
# 032
MPN: 005226157
FRÜHLING
aus £244,17
aus £244,17
# 033
MPN: 008201226
NUSS
ERSETZEN 008201206
aus £2,63
aus £2,63
# 034
MPN: 005131666
BELASTUNGSFÄHIGE BUCHSE
# 035
MPN: 008101259
SCHRAUBEN
ERSETZEN 008101274
aus £9,95
aus £9,95
# 035
MPN: 008101269
SCHRAUBEN
Ersetzung
Ersetzung
# 036
MPN: 005230258
HALTER
aus £199,48
aus £199,48
