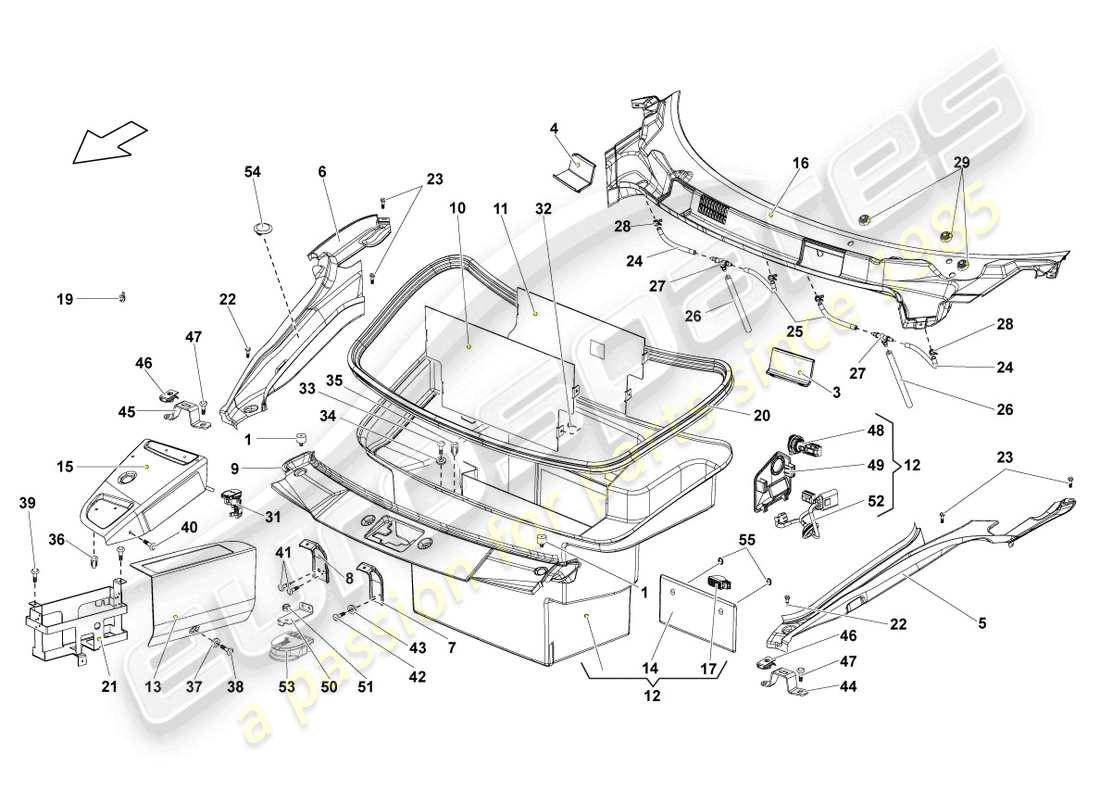

823.02.00 - KREUZPANEEL MIT SCUTTLE
Lamborghini Gallardo Coupe (2004) CROSS PANEL WITH SCUTTLE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 400863309
STOPPUFFER
aus £7,13
aus £7,13
# 003
MPN: 400815715
ABDECKUNG
LINKS
aus £98,10
aus £98,10
# 004
MPN: 400815716
ABDECKUNG
RECHTS
aus £98,10
aus £98,10
# 005
MPN: 400821169A
ABDECKUNG
LINKS
aus £160,86
aus £160,86
# 006
MPN: 400821170A
ABDECKUNG
RECHTS
aus £160,86
aus £160,86
Dieses Teil ersetzt die Teilenummer 400821170
# 007
MPN: 400857913C
Halterung
LINKS
aus £153,57
aus £153,57
# 008
MPN: 400857914
Halterung
RECHTS
aus £13,99
aus £13,99
# 009
MPN: 400857161A
ABDECKUNG
Vorderseite
aus £49,51
aus £49,51
# 010
MPN: 400863062C
TEILUNG
GEPÄCKRAUM MIT KOFFERRAUMVERKLEIDUNG (USA-Fahrzeuge)
aus £242,96
aus £242,96
# 011
MPN: 400863062B
TEILUNG
GEPÄCKRAUM MIT KOFFERRAUMVERKLEIDUNG – CD-WECHSLER (Fahrzeuge mit US-Spezifikation)
aus £248,07
aus £248,07
# 012
MPN: 400863362
GEPÄCKRAUMVERKLEIDUNG
OHNE CD-WECHSLER – VIN-LIEFERUNG (EUROPA, Fahrzeuge mit UK-Spezifikation)
aus £1.372,99
aus £1.372,99
# 012
MPN: 400863362L
GEPÄCKRAUMVERKLEIDUNG
CD-WECHSLER/AUSGANG 12V – LIEFERVIN (EUROPA, Fahrzeuge mit UK-Spezifikation)
aus £5.603,21
aus £5.603,21
# 012
MPN: 400863362M
GEPÄCKRAUMVERKLEIDUNG
GEPÄCKRAUM MIT KOFFERRAUMVERKLEIDUNG – CD-WECHSLER/AUSGANG 12V – FAHRZEUGFAHRZEUG (Fahrzeuge mit US-Spezifikation)
aus £4.568,11
aus £4.568,11
# 012
MPN: 400863362N
GEPÄCKRAUMVERKLEIDUNG
CD-WECHSLER / STECKDOSE 12V / TV-TUNER – VIN-LIEFERUNG (EUROPA, Fahrzeuge mit UK-Spezifikation)
aus £6.001,00
aus £6.001,00
# 012
MPN: 400863362P
GEPÄCKRAUMVERKLEIDUNG
STANDARD – LIEFERVIN (EUROPA, Fahrzeuge mit UK-Spezifikation)
aus £4.568,11
aus £4.568,11
# 012
MPN: 400863362Q
GEPÄCKRAUMVERKLEIDUNG
GEPÄCKRAUM MIT KOFFERRAUMVERKLEIDUNG – STANDARD – FAHRZEUGFAHRZEUG (USA-Spezifikation)
aus £4.568,11
aus £4.568,11
# 012
MPN: 400863362R
GEPÄCKRAUMVERKLEIDUNG
CD-Wechsler – Liefer-FIN (Europa, Fahrzeuge mit britischer Spezifikation)
aus £5.385,05
aus £5.385,05
# 012
MPN: 400863362S
GEPÄCKRAUMVERKLEIDUNG
GEPÄCKRAUM MIT KOFFERRAUMVERKLEIDUNG – CD-WECHSLER – VIN-LIEFERUNG (Fahrzeuge mit US-Spezifikation)
aus £4.675,09
aus £4.675,09
# 012
MPN: 400863362T
GEPÄCKRAUMVERKLEIDUNG
CD-WECHSLER/TV-TUNER – VIN-LIEFERUNG (EUROPA, Fahrzeuge mit UK-Spezifikation)
aus £1.839,22
aus £1.839,22
# 013
MPN: 400863399A
ABDECKUNG
aus £124,69
aus £124,69
# 014
MPN: 400863439
BATTERIEABDECKUNG
aus £221,60
aus £221,60
# 015
MPN: 400863505A
ABDECKUNG
NAVIGATIONSSYSTEM MIT FARBDISPLAY
aus £628,77
aus £628,77

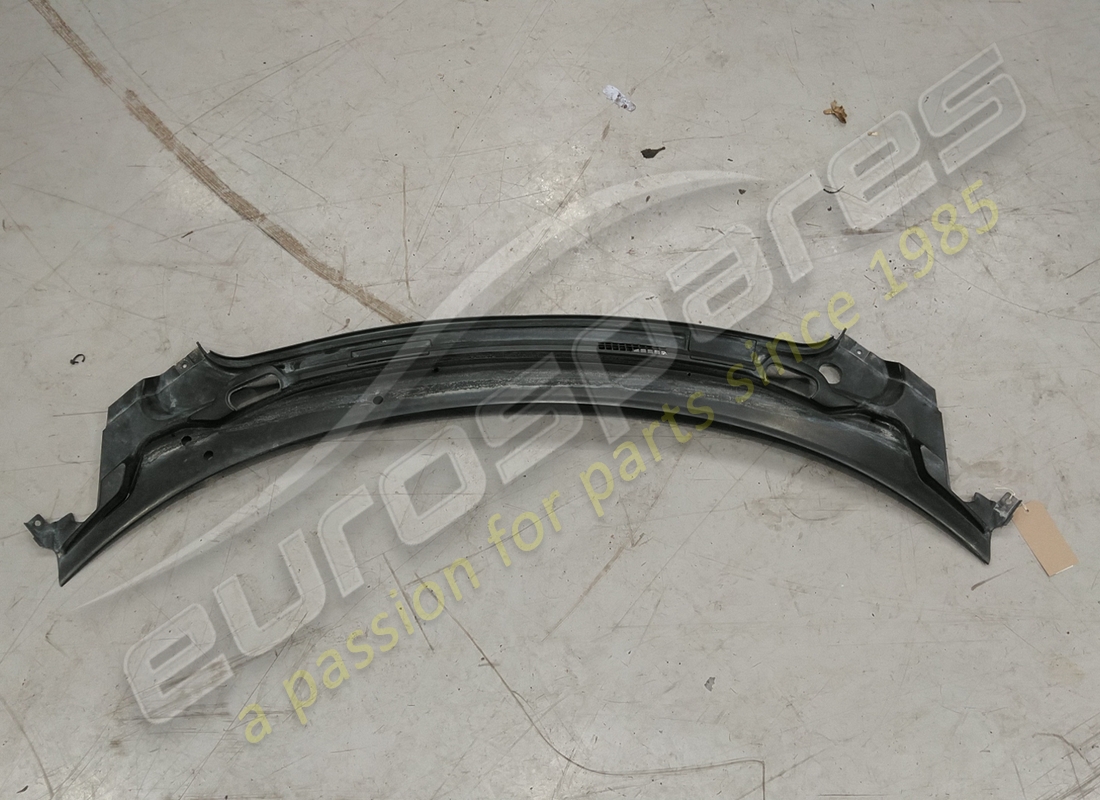

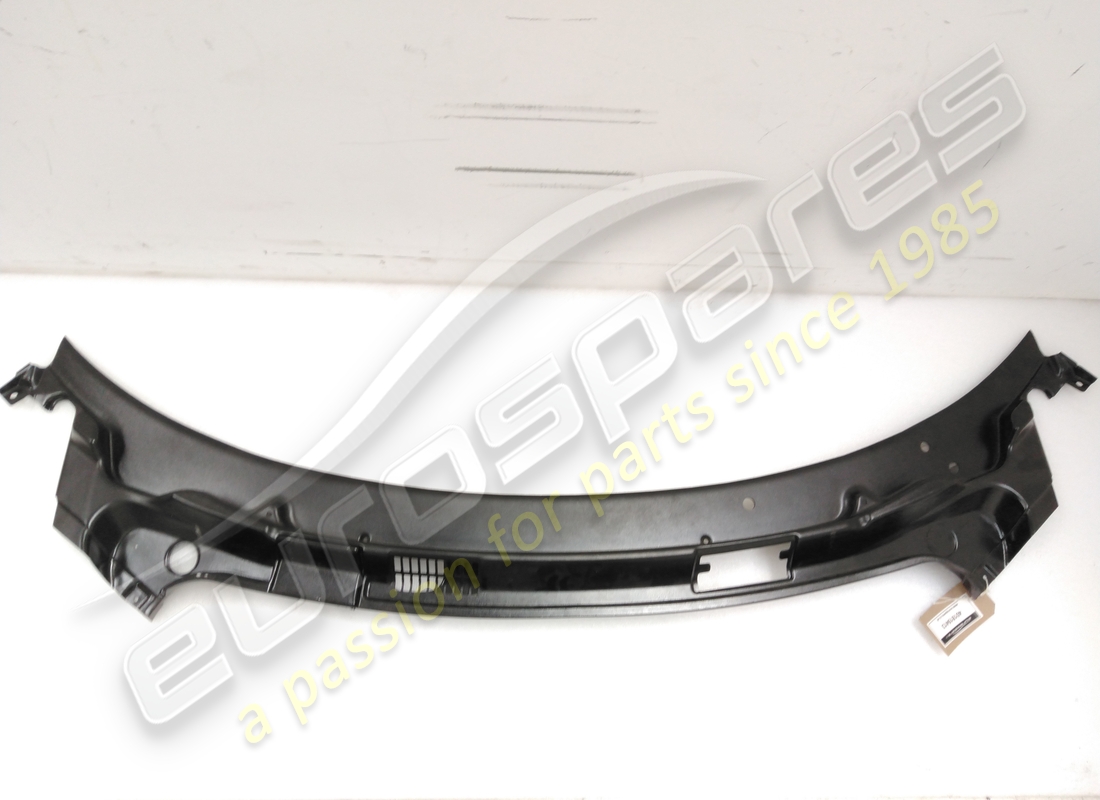

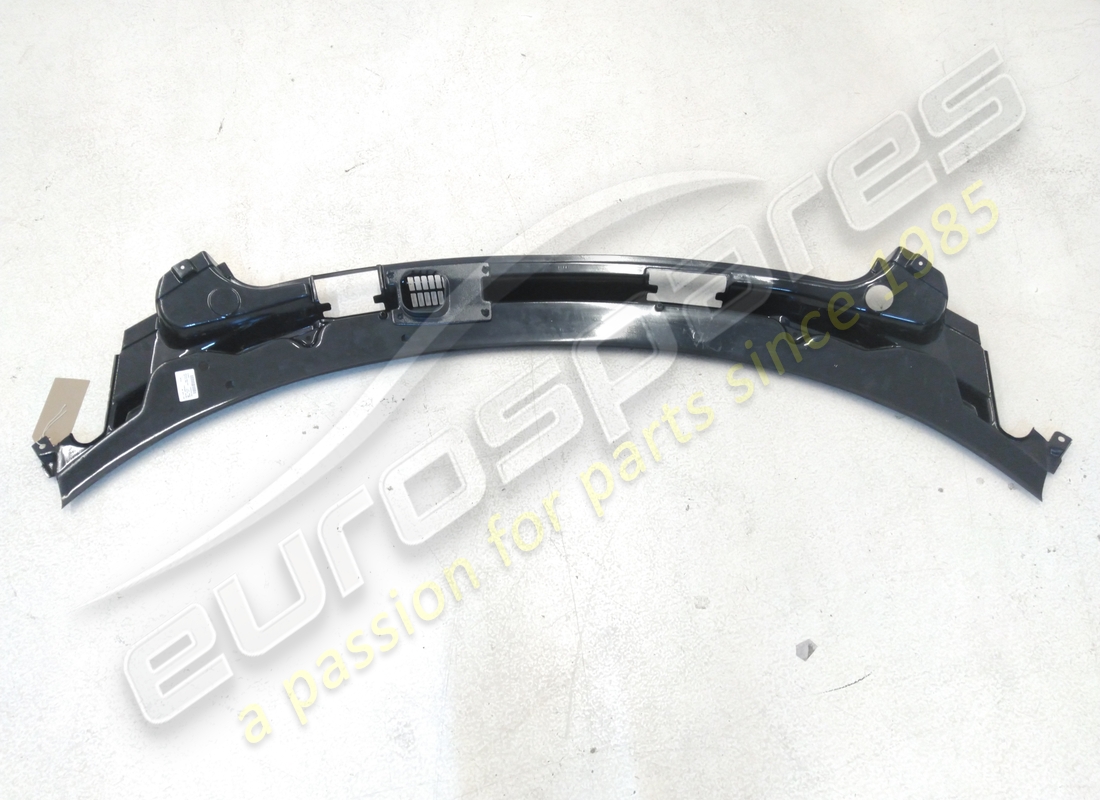

# 016
MPN: 401819413
ABDECKUNG FÜR PLENUMKAMMER
VORNE LHD (Fahrzeuge mit Europa- und USA-Spezifikation)
aus £1.115,06
aus £1.115,06
# 016
MPN: 402819413
ABDECKUNG FÜR PLENUMKAMMER
VORN RHD (Fahrzeuge mit britischer Spezifikation)
aus £1.286,81
aus £1.286,81
# 017
MPN: 4B0947415A
LICHT
aus £7,37
aus £7,37
# 019
MPN: N90685101
HALTERUNG FÜR STECKVERBINDERGEHÄUSE
STANDARD-6,5
aus £0,47
aus £0,47
# 020
MPN: 400864669
SIEGEL
aus £209,62
aus £209,62
# 021
MPN: 400863762
Halterung
Ersetzung
Ersetzung
# 022
MPN: N10284903
Innensechskantschraube mit Innensechskantkopf
M6X8
aus £0,53
aus £0,53
# 023
MPN: N90737103
OVALE INNENSECHSKANTSCHRAUBE
M6X12
Ersetzung
Ersetzung
# 024
MPN: 400819976
WASSERABLAUFSCHLAUCH
L 315 MM-315MM
aus £9,86
aus £9,86
# 025
MPN: 400819975
WASSERABLAUFSCHLAUCH
L 272 MM-272MM
aus £9,77
aus £9,77
# 026
MPN: 400819124
WASSERABLAUFSCHLAUCH
L 624 MM-624MM
aus £11,15
aus £11,15
# 027
MPN: N90693001
T-STÜCK
8X8X8
aus £4,57
aus £4,57
# 028
MPN: N10310001
KLEMME
11,9X7X0,6
aus £1,56
aus £1,56
# 029
MPN: 1J0955276B
DECKEL
aus £5,95
aus £5,95
# 031
MPN: 1K0919341B
KLEMME. HÜLSE MIT SCHARNKABDECKUNG
aus £11,56
aus £11,56
# 032
MPN: 400863119
BUNGS
GEPÄCKRAUM MIT KOFFERRAUM ENTRAPMENT-8X14,5 12 (Fahrzeuge mit US-Spezifikation)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008930807
# 033
MPN: WHT000757
Innensechskantschraube, Senkkopf
M6X16
aus £3,10
aus £3,10
Dieses Teil ersetzt die Teilenummer 008700685
# 034
MPN: N0116946
Scheibe
7X22
Ersetzung
Ersetzung
# 035
MPN: 400863119
BUNGS
8X14,5
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008930807
# 036
MPN: 400867299
CLIP
aus £11,06
aus £11,06
# 037
MPN: N10612001
Scheibe
5,3X15X1
aus £0,54
aus £0,54
# 038
MPN: N10680601
Flachkopfschraube mit Innensechskant
M5X30
aus £1,03
aus £1,03
# 039
MPN: WHT001190
RUND HD. SCHRAUBEN
M5X12
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008700539
# 040
MPN: WHT001190
RUND HD. SCHRAUBEN
M5X12
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 008700539
# 041
MPN: N10082911
SECHSKANTSCHRAUBE (KOMBI)
MIT SIREN-M6X16
aus £0,53
aus £0,53
# 041
MPN: N90847903
SECHSKANTSCHRAUBE (KOMBI)
OHNE SIREN-M6X15
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer N90847901
# 042
MPN: WHT001194
Innensechskantschraube
M5X14
aus £0,53
aus £0,53
# 043
MPN: WHT000778
Scheibe
30X36X1
aus £0,53
aus £0,53
# 044
-
Halterung
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 045
-
Halterung
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 046
-
BLECHMUTTER
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 047
-
Innensechskantschraube
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 048
-
ABDECKUNG MIT STECKDOSE
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 049
-
VERKLEIDUNG FÜR STECKDOSE
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 050
-
HALTERUNG FÜR FANFARE
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 051
-
SECHSECKIGE KRAGENMUTTER
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 052
-
KABELBAUM FÜR STECKDOSE
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 053
-
ELEKTRONISCHE SIRENE
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 054
-
BUNGS
NICHT VERFÜGBAR – NICHT FÜR DIESES MODELLJAHR
# 055
MPN: 400898909
1 ANBAUTEILE SETZEN
aus £21,37
aus £21,37
-part-diagram-825.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KREUZPANEEL MIT SCUTTLE TEILEDIAGRAMM")
-part-diagram-825.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) UNTERBODENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-825.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ABDECKUNG FÜR DEN MOTORRAUM TEILEDIAGRAMM")
-part-diagram-827.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-827.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HECKDECKEL TRANSPARENT TEILEDIAGRAMM")
-part-diagram-827.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SPOILER FÜR HECKDECKEL TEILEDIAGRAMM")
-part-diagram-837.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) AUSSENSPIEGEL TEILEDIAGRAMM")
-part-diagram-837.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) TÜR TEILEDIAGRAMM")
-part-diagram-837.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) TÜRSCHLOSS TEILEDIAGRAMM")
-part-diagram-837.10.00.webp "LAMBORGHINI GALLARDO COUPE (2004) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-845.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) FENSTERBRILLEN TEILEDIAGRAMM")
-part-diagram-853.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SEITENTEILVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-853.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHWELLERZIERLEISTE TEILEDIAGRAMM")
-part-diagram-857.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-857.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-857.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-857.04.70.webp "LAMBORGHINI GALLARDO COUPE (2004) HANDSCHUHFACH RHD TEILEDIAGRAMM")
-part-diagram-857.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) QUERTRÄGER FÜR ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-857.06.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KOMBI TEILEDIAGRAMM")
-part-diagram-857.07.00.webp "LAMBORGHINI GALLARDO COUPE (2004) STEUEREINHEIT FÜR INFOR TEILEDIAGRAMM")
-part-diagram-857.09.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHLIESSZYLINDER TEILEDIAGRAMM")
-part-diagram-857.11.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GEFORMTER DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-858.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ANTENNENVERSTÄRKER TEILEDIAGRAMM")
-part-diagram-863.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-863.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) INSTALLIEREN. KIT FÜR CENT. KONSOLE TEILEDIAGRAMM")
-part-diagram-864.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) 1 SATZ ISOLATOREN TEILEDIAGRAMM")
-part-diagram-864.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHALLABSORBER TEILEDIAGRAMM")
-part-diagram-864.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BODENBELAG TEILEDIAGRAMM")
-part-diagram-881.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SITZ, KOMPLETT TEILEDIAGRAMM")
-part-diagram-899.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZUR AUSWAHL TEILEDIAGRAMM")
-part-diagram-903.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GENERATOR TEILEDIAGRAMM")
-part-diagram-905.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZÜNDKERZE TEILEDIAGRAMM")
-part-diagram-911.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ANLASSER TEILEDIAGRAMM")
-part-diagram-941.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GASENTLADUNGSSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-945.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-955.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHEIBE TEILEDIAGRAMM")
-part-diagram-955.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHEIBE TEILEDIAGRAMM")
-part-diagram-971.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) VERKABELUNGSSTRÄUME TEILEDIAGRAMM")
-part-diagram-971.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZENTRALE STEUEREINHEIT FÜR KOMFORTSYSTEM TEILEDIAGRAMM")
-part-diagram-971.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZENTRALELEKTRIK TEILEDIAGRAMM")
-part-diagram-971.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) MOTORSTEUERGERÄT TEILEDIAGRAMM")
-part-diagram-971.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BATTERIE TEILEDIAGRAMM")
-part-diagram-010.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) TYPENSCHILD TEILEDIAGRAMM")
-part-diagram-012.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) FAHRZEUGWERKZEUGE TEILEDIAGRAMM")
-part-diagram-099.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SERVICEPLAN TEILEDIAGRAMM")
-part-diagram-100.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BASISMOTOR TEILEDIAGRAMM")
-part-diagram-103.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KURBELGEHÄUSEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-103.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KURBELGEHÄUSEGEHÄUSE UNTEN TEILEDIAGRAMM")
-part-diagram-103.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) MOTORÖLWANNE TEILEDIAGRAMM")
-part-diagram-103.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ABDECKUNG FÜR ACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-103.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZYLINDERKOPFZYLINDER 6 TEILEDIAGRAMM")
-part-diagram-103.06.00.webp "LAMBORGHINI GALLARDO COUPE (2004) IMPULSSENDER TEILEDIAGRAMM")
-part-diagram-103.07.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZYLINDERKOPFZYLINDER 1 TEILEDIAGRAMM")
-part-diagram-103.08.00.webp "LAMBORGHINI GALLARDO COUPE (2004) IMPULSSENDER TEILEDIAGRAMM")
-part-diagram-105.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KURBELWELLE TEILEDIAGRAMM")
-part-diagram-107.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KOLBEN TEILEDIAGRAMM")
-part-diagram-109.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) NOCKENWELLENZYLINDER 1 TEILEDIAGRAMM")
-part-diagram-109.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) NOCKENWELLENZYLINDER 6 TEILEDIAGRAMM")
-part-diagram-109.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) STEUERKETTE TEILEDIAGRAMM")
-part-diagram-115.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ÖLFILTER TEILEDIAGRAMM")
-part-diagram-115.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-117.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-121.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KÜHLMITTELPUMPE TEILEDIAGRAMM")
-part-diagram-121.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ZUSÄTZLICHE KÜHLMITTELPUMPE TEILEDIAGRAMM")
-part-diagram-121.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KÜHLMITTELKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-121.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KÜHLER FÜR KÜHLMITTEL TEILEDIAGRAMM")
-part-diagram-129.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-129.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) EINSPRITZSYSTEM TEILEDIAGRAMM")
-part-diagram-129.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) DROSSELKLAPPENSTEUERELEMENT TEILEDIAGRAMM")
-part-diagram-131.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) EMISSIONSWARN-SENSOR TEILEDIAGRAMM")
-part-diagram-131.02.70.webp "LAMBORGHINI GALLARDO COUPE (2004) KOMBIVENTIL TEILEDIAGRAMM")
-part-diagram-133.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-141.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KUPPLUNGSHANDBUCH TEILEDIAGRAMM")
-part-diagram-141.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KUPPLUNG AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-198.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) DICHTUNGSSATZ FÜR MOTOR TEILEDIAGRAMM")
-part-diagram-199.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BEFESTIGUNG VON MOTORTEILEN TEILEDIAGRAMM")
-part-diagram-201.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KRAFTSTOFFTANK MIT BEFESTIGUNGEN RECHTS TEILEDIAGRAMM")
-part-diagram-201.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KRAFTSTOFFTANK MIT ANBAUTEILEN LINKS TEILEDIAGRAMM")
-part-diagram-201.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-201.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) AKTIVKOHLEBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-251.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-251.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HINTERER SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-251.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) VAKUUMBEHÄLTER TEILEDIAGRAMM")
-part-diagram-260.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KLIMAKOMPRESSOR TEILEDIAGRAMM")
-part-diagram-260.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) A/C-KONDENSATOR TEILEDIAGRAMM")
-part-diagram-260.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) LUFTVERTEILUNGSGEHÄUSE FÜR ELEKTRONISCH GESTEUERTE LUFT TEILEDIAGRAMM")
-part-diagram-301.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GETRIEBE, KOMPLETT TEILEDIAGRAMM")
-part-diagram-301.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-301.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GLEITRAD FÜR DEN RÜCKWÄRTSGANG TEILEDIAGRAMM")
-part-diagram-301.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHALTEREINHEIT TEILEDIAGRAMM")
-part-diagram-301.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHALTEREINHEIT TEILEDIAGRAMM")
-part-diagram-301.08.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHALTEREINHEIT TEILEDIAGRAMM")
-part-diagram-301.09.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHALTWELLE MIT SELEK.GABEL TEILEDIAGRAMM")
-part-diagram-301.10.00.webp "LAMBORGHINI GALLARDO COUPE (2004) EINGANGSWELLE TEILEDIAGRAMM")
-part-diagram-301.11.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ABTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-301.12.00.webp "LAMBORGHINI GALLARDO COUPE (2004) EINGANGSWELLE TEILEDIAGRAMM")
-part-diagram-301.13.00.webp "LAMBORGHINI GALLARDO COUPE (2004) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-307.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KARDANWELLE TEILEDIAGRAMM")
-part-diagram-317.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-407.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) VORDERACHSE TEILEDIAGRAMM")
-part-diagram-407.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ANTRIEBSWELLE VORNE TEILEDIAGRAMM")
-part-diagram-409.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) VORDERACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-409.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) VORDERACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-409.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) VORDERACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-411.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) STOSSDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-419.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) LENKRAD TEILEDIAGRAMM")
-part-diagram-422.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-422.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-422.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ÖLKÜHLER LHD TEILEDIAGRAMM")
-part-diagram-422.47.40.webp "LAMBORGHINI GALLARDO COUPE (2004) LENKGETRIEBE RHD TEILEDIAGRAMM")
-part-diagram-505.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HINTERACHSE TEILEDIAGRAMM")
-part-diagram-505.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ANTRIEBSWELLE HINTEN TEILEDIAGRAMM")
-part-diagram-512.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) STOSSDÄMPFER HINTEN TEILEDIAGRAMM")
-part-diagram-601.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) FELGE VORNE TEILEDIAGRAMM")
-part-diagram-601.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) FELGE HINTEN TEILEDIAGRAMM")
-part-diagram-611.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BREMSLEITUNG TEILEDIAGRAMM")
-part-diagram-614.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) ABS-EINHEIT TEILEDIAGRAMM")
-part-diagram-615.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHEIBENBREMSE VORNE TEILEDIAGRAMM")
-part-diagram-615.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHEIBENBREMSE HINTEN TEILEDIAGRAMM")
-part-diagram-701.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KAROSSERIE VORDERTEIL TEILEDIAGRAMM")
-part-diagram-701.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KAROSSERIE VORDERTEIL UNTEN TEILEDIAGRAMM")
-part-diagram-701.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KAROSSERIE VORDERTEIL TEILEDIAGRAMM")
-part-diagram-701.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KAROSSERIE VORDERTEIL TEILEDIAGRAMM")
-part-diagram-701.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BODENMONTAGE TEILEDIAGRAMM")
-part-diagram-701.06.00.webp "LAMBORGHINI GALLARDO COUPE (2004) RÜCKWAND TEILEDIAGRAMM")
-part-diagram-701.07.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KAROSSERIE VORDERTEIL TEILEDIAGRAMM")
-part-diagram-701.08.00.webp "LAMBORGHINI GALLARDO COUPE (2004) RAHMEN HINTEN TEILEDIAGRAMM")
-part-diagram-701.09.00.webp "LAMBORGHINI GALLARDO COUPE (2004) RAHMEN HINTEN TEILEDIAGRAMM")
-part-diagram-701.10.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SEITENTRÄGER HINTERTEIL TEILEDIAGRAMM")
-part-diagram-701.11.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SEITENTRÄGER HINTERTEIL HINTEN TEILEDIAGRAMM")
-part-diagram-701.12.00.webp "LAMBORGHINI GALLARDO COUPE (2004) TÜRRAHMEN TEILEDIAGRAMM")
-part-diagram-711.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SELEKTORGEHÄUSE TEILEDIAGRAMM")
-part-diagram-711.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) WAHLMECHANISMUS TEILEDIAGRAMM")
-part-diagram-711.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BREMSHEBEL TEILEDIAGRAMM")
-part-diagram-721.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BREMSE UND BESCHLEUNIGUNG. HEBELMECH. TEILEDIAGRAMM")
-part-diagram-721.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) PUMPE TEILEDIAGRAMM")
-part-diagram-721.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GASPEDAL LINKS TEILEDIAGRAMM")
-part-diagram-721.03.70.webp "LAMBORGHINI GALLARDO COUPE (2004) GASPEDAL RHD TEILEDIAGRAMM")
-part-diagram-721.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) GASPEDAL TEILEDIAGRAMM")
-part-diagram-721.05.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BREMSPEDAL TEILEDIAGRAMM")
-part-diagram-721.06.00.webp "LAMBORGHINI GALLARDO COUPE (2004) SCHALTEN TEILEDIAGRAMM")
-part-diagram-721.11.00.webp "LAMBORGHINI GALLARDO COUPE (2004) BREMSSERVO TEILEDIAGRAMM")
-part-diagram-807.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) STOßSTANGE VORNE TEILEDIAGRAMM")
-part-diagram-807.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) STOßSTANGE HINTEN TEILEDIAGRAMM")
-part-diagram-815.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) HEIZ- UND LÜFTUNGSYSTEM TEILEDIAGRAMM")
-part-diagram-817.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) DACH TEILEDIAGRAMM")
-part-diagram-821.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) KOTFLÜGEL VORNE TEILEDIAGRAMM")
-part-diagram-821.02.00.webp "LAMBORGHINI GALLARDO COUPE (2004) FLÜGEL HINTEN TEILEDIAGRAMM")
-part-diagram-821.03.00.webp "LAMBORGHINI GALLARDO COUPE (2004) RADHAUSVERKLEIDUNG VORNE UND HINTEN TEILEDIAGRAMM")
-part-diagram-821.04.00.webp "LAMBORGHINI GALLARDO COUPE (2004) TRIMMEN TEILEDIAGRAMM")
-part-diagram-823.01.00.webp "LAMBORGHINI GALLARDO COUPE (2004) MOTORHAUBE TEILEDIAGRAMM")
