030 - Tanks und Implantationen

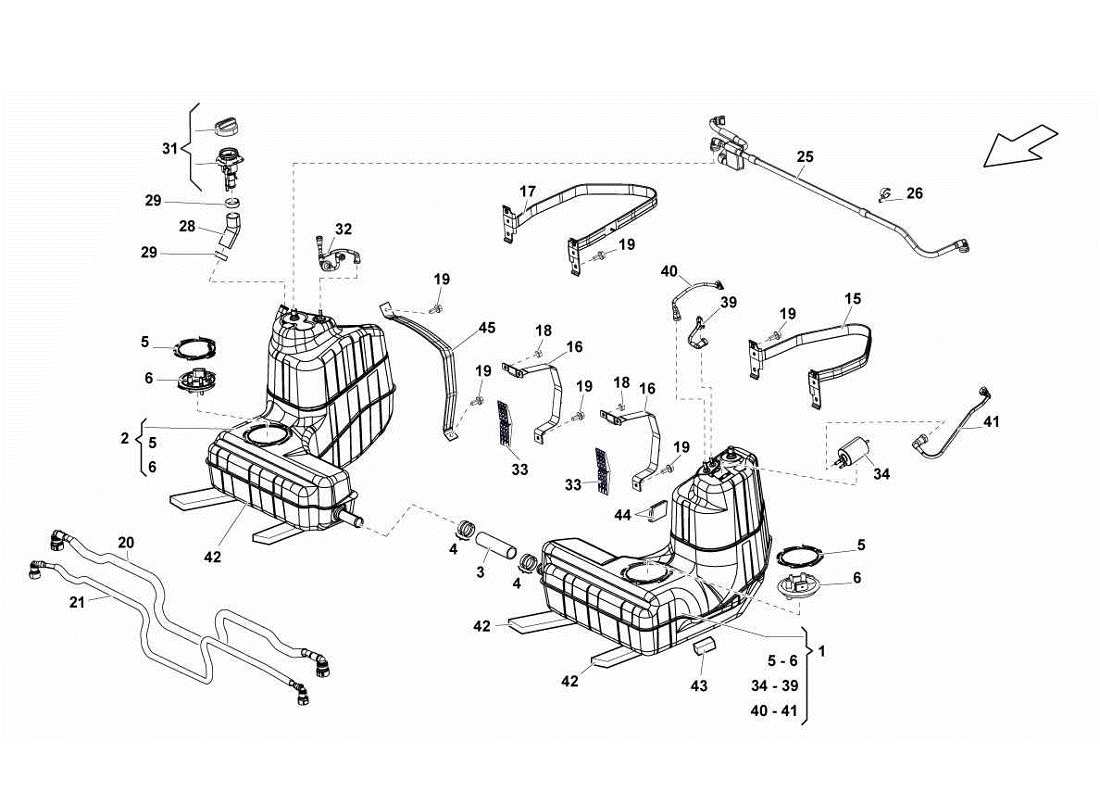

Lamborghini Gallardo LP560-4s update Tanks And Implantations Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 407201021C
LINKER TANK
aus £945,00
aus £945,00
# 002
MPN: 407201022A
Rh-Panzer
aus £1.488,48
aus £1.488,48
# 003
MPN: 420201143C
ROHR
aus £49,89
aus £49,89
Dieses Teil ersetzt die Teilenummer 006221562
# 004
MPN: N91104001
KLEMME
aus £4,03
aus £4,03
# 005
-
ÜBERWACHUNGSMUTTER (SIEHE TABELLE 201.11.00)
# 006
-
BLINDFLANSCH (SIEHE TABELLE 201.11.00)
# 015
MPN: 407201653
KLEMME
aus £75,86
aus £75,86
# 016
MPN: 400201653A
KLEMME
aus £27,82
aus £27,82
# 017
MPN: 407201654
KLEMME
aus £44,23
aus £44,23
# 018
MPN: N10340103
NUT M8
aus £1,26
aus £1,26
# 019
MPN: N90994402
SCHRAUBE M8X30
aus £0,97
aus £0,97
# 020
MPN: 420201420
ROHR
aus £75,14
aus £75,14
# 021
MPN: 420201419
ROHR
aus £23,26
aus £23,26
# 025
MPN: 407201167
ROHR
aus £594,45
aus £594,45
# 026
MPN: 420201449
KLEMME
aus £3,55
aus £3,55
# 028
-
ROHR (VEDERE TAV. 201.07.00)
# 029
-
KLEMME (SIEHE TABELLE 201.07.00)
# 031
-
KRAFTSTOFFEINFÜLLBAUGRUPPE (SIEHE TABELLE 201.07.00)
# 032
MPN: 407201163A
ROHR
aus £81,56
aus £81,56
# 033
MPN: 420201645
SCHUTZ
aus £3,91
aus £3,91
# 034
-
KRAFTSTOFFFILTER (SIEHE TABELLE 201.15.00)
# 039
-
ROHR (SIEHE TABELLE 201.15.00)
# 040
-
ROHR (SIEHE TABELLE 201.15.00)
# 041
-
ROHR (SIEHE TABELLE 201.15.00)
# 042
MPN: 420201365
SCHUTZ
aus £11,72
aus £11,72
# 043
MPN: 400201365G
SCHUTZ
aus £3,16
aus £3,16
# 044
MPN: 443201365B
SCHUTZ
aus £4,33
aus £4,33
# 045
MPN: 407201725
KLEMME
aus £78,23
aus £78,23
