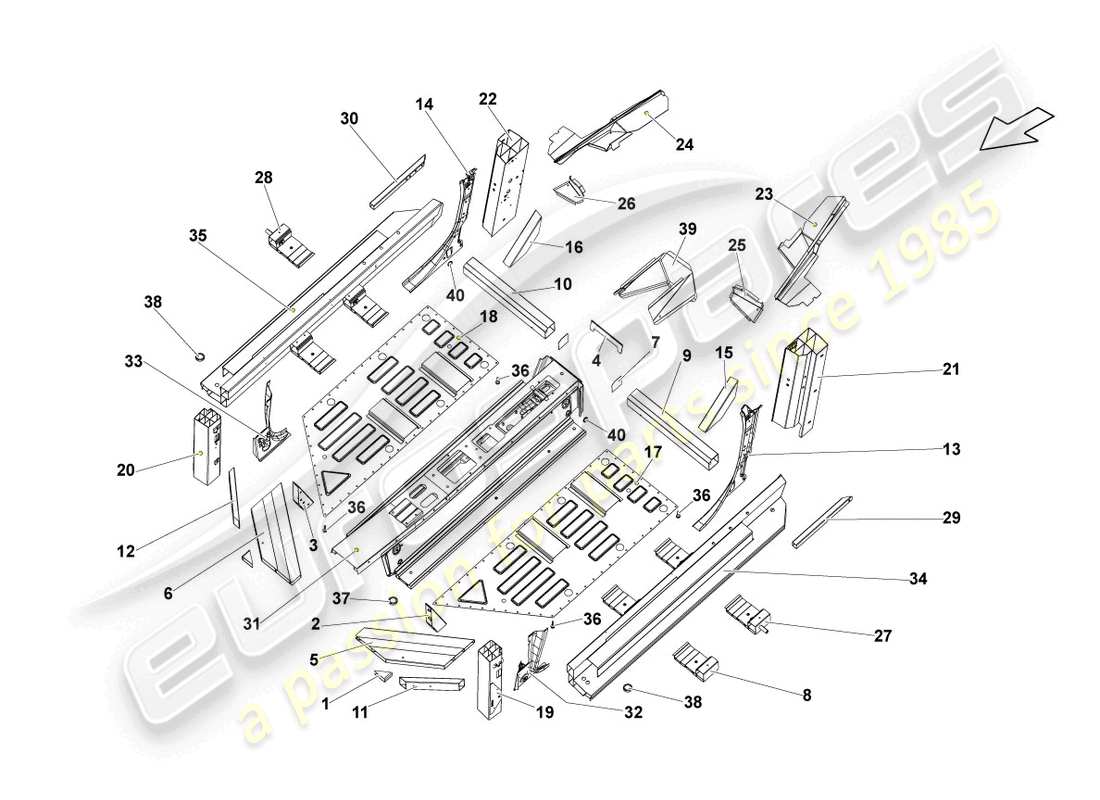

701.05.00 - BODENMONTAGE
Lamborghini LP560-4 Coupe (2009) FLOOR ASSEMBLY Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 400802451
Halterung
aus £238,65
aus £238,65
# 002
MPN: 400802725
Halterung
LINKS
aus £695,18
aus £695,18
# 003
MPN: 400802726
Halterung
RECHTS
aus £695,18
aus £695,18
# 004
-
VERSCHLUSSELEMENT
# 005
MPN: 400803033A
SEITENTEIL FÜR BODENPLATTEN
LINKS
aus £268,91
aus £268,91
# 006
MPN: 400803034A
SEITENTEIL FÜR BODENPLATTEN
RECHTS
aus £3.194,86
aus £3.194,86
# 007
MPN: 400803177
VERSCHLUSSELEMENT
aus £51,19
aus £51,19
# 008
MPN: 400803243
Konsole
LINKS
aus £118,25
aus £118,25
# 009
MPN: 400803291A
QUERTRÄGER FÜR BODEN
LINKS HINTEN
aus £313,00
aus £313,00
# 010
MPN: 400803292A
QUERTRÄGER FÜR BODEN
RECHTS HINTEN
aus £313,00
aus £313,00
# 011
MPN: 400805861
SEITENTEIL FÜR RADGEHÄUSE
LINKS VORNE
aus £1.093,78
aus £1.093,78
# 012
MPN: 400805862
SEITENTEIL FÜR RADGEHÄUSE
RECHTS VORNE
aus £721,77
aus £721,77
# 013
MPN: 400809223
B-Säule, innen
LINKS UNTEN
aus £1.041,89
aus £1.041,89
# 014
MPN: 400809224
B-Säule, innen
RECHTS UNTEN
aus £1.041,89
aus £1.041,89
# 015
MPN: 400809971
STÜTZELEMENT
LINKS
aus £155,64
aus £155,64
# 016
MPN: 400809972
STÜTZELEMENT
RECHTS
aus £99,90
aus £99,90
# 017
MPN: 408803061
BODENPLATTE
LINKS VORNE
aus £598,34
aus £598,34
# 018
MPN: 408803062
BODENPLATTE
RECHTS VORNE
aus £598,34
aus £598,34
# 019
MPN: 408809205
eine Säule
LINKS
aus £2.010,29
aus £2.010,29
# 020
MPN: 408809206
eine Säule
RECHTS
aus £2.010,29
aus £2.010,29
# 021
MPN: 408809221A
B-Säule, außen
LINKS
aus £496,31
aus £496,31
# 022
MPN: 408809222A
B-Säule, außen
RECHTS
aus £491,98
aus £491,98
# 023
MPN: 408810205
UNTERSTÜTZUNG
LINKS
aus £327,70
aus £327,70
# 024
MPN: 408810206
UNTERSTÜTZUNG
RECHTS
aus £327,70
aus £327,70
# 025
MPN: 408813563
ECKENVERSTÄRKUNG
LINKS
aus £217,89
aus £217,89
# 026
MPN: 408813564
ECKENVERSTÄRKUNG
RECHTS
aus £217,89
aus £217,89
# 027
MPN: 400803151F
Konsole
LINKS
aus £894,91
aus £894,91
# 028
MPN: 400803152F
Konsole
RECHTS
aus £894,91
aus £894,91
# 029
MPN: 400809321A
Halterung
LINKS
aus £163,42
aus £163,42
# 030
MPN: 400809322A
Halterung
RECHTS
aus £163,42
aus £163,42
# 031
MPN: 408802061F
TUNNEL
CENTER
aus £2.606,90
aus £2.606,90
# 032
MPN: 408802125A
A-Säule, innen
LINKS UNTEN
aus £321,64
aus £321,64
# 033
MPN: 408802126A
A-Säule, innen
RECHTS UNTEN
aus £301,76
aus £301,76
# 034
MPN: 408802255G
Schwelle
LINKS INNEN
aus £3.026,25
aus £3.026,25
# 035
MPN: 408802256G
Schwelle
RECHTS INNEN
aus £3.026,25
aus £3.026,25
# 036
MPN: N90919302
OVALE KOPFSCHRAUBE MIT SECHSKANT-INNENSECHSKANT
aus £0,48
aus £0,48
# 037
-
BUNGS
# 038
MPN: 4E0804297
BUNGS
27MM
aus £0,88
aus £0,88
# 039
MPN: 400802853A
VERSCHLUSSELEMENT
aus £274,97
aus £274,97
# 040
MPN: N10249701
BUNGS
aus £0,52
aus £0,52
