853.03.00 - FLÜGEL

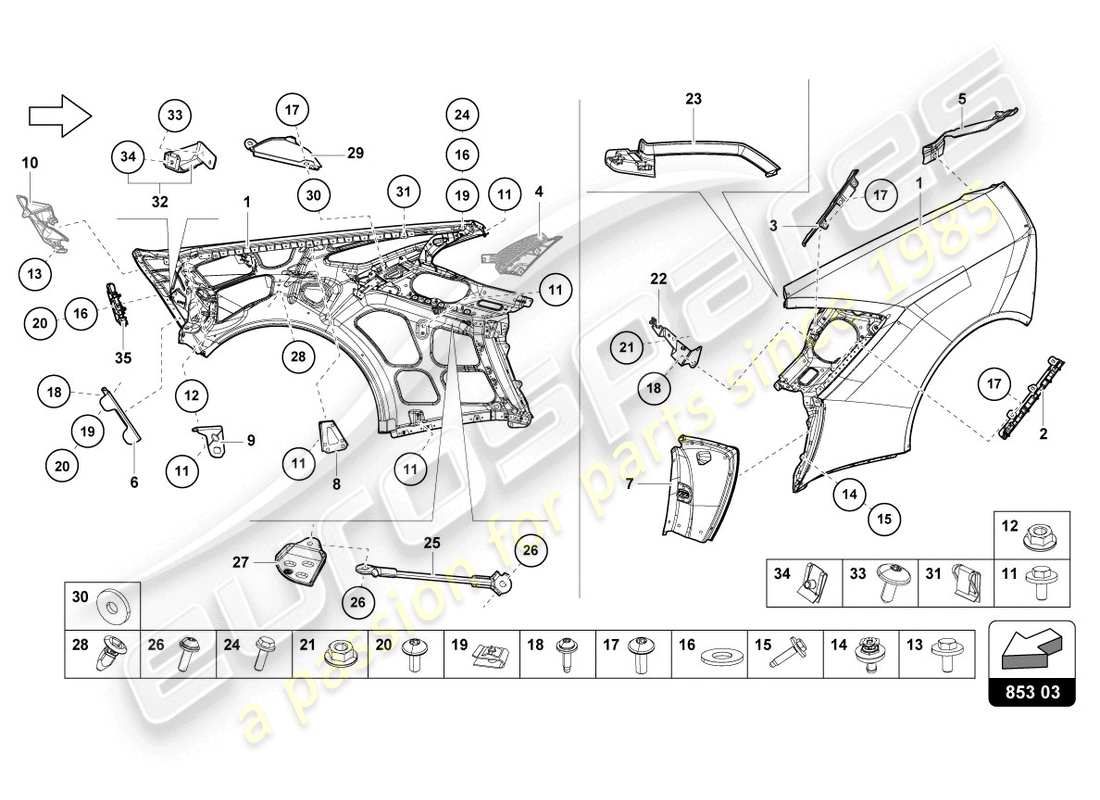

Lamborghini LP610-4 COUPE (2016) WING Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 4T8809601E
SEITENTEIL
KONTAKTIEREN SIE IHREN GEBIETSLEITER - VERSORGEN SIE VIN-LEFT
aus £2.094,75
aus £2.094,75
# 001
MPN: 4T8809602E
SEITENTEIL
KONTAKTIEREN SIE IHREN GEBIETSLEITER - LIEFERN SIE VIN-RIGHT
aus £2.596,52
aus £2.596,52
# 002
MPN: 4T8853945A
SCHLAMMFLÜGEL-AUSGLEICHSPLATTE
LINKS
aus £4,76
aus £4,76
# 002
MPN: 4T8853946A
SCHLAMMFLÜGEL-AUSGLEICHSPLATTE
RECHTS
aus £2,62
aus £2,62
# 003
MPN: 4T8810695
ARM
LINKS
aus £15,00
aus £15,00
# 003
MPN: 4T8810696
ARM
RECHTS
aus £15,00
aus £15,00
# 004
-
ZIERGITTER
# 005
MPN: 4T0809609B
ARM
LINKS
aus £37,87
aus £37,87
# 005
MPN: 4T0809610B
ARM
RECHTS
aus £37,87
aus £37,87
# 006
MPN: 4T0809791C
Halterung
LINKS
aus £13,84
aus £13,84
# 006
MPN: 4T0809792C
Halterung
RECHTS
aus £13,54
aus £13,54
# 007
-
HALTERUNG FÜR VERSCHLUSSPLATTE
# 008
MPN: 4T0809075B
Halterung
LINKS
aus £17,86
aus £17,86
# 008
MPN: 4T0809076B
Halterung
RECHTS
aus £9,82
aus £9,82
# 009
MPN: 4T0809465B
HALTEPLATTE
LINKS
aus £4,66
aus £4,66
# 009
MPN: 4T0809466B
HALTEPLATTE
RECHTS
aus £8,48
aus £8,48
# 010
-
HINTERE PLATTE FÜR RADGEHÄUSE
# 011
MPN: N10009209
SECHSKANTSCHRAUBE (KOMBI)
M6X20
aus £0,60
aus £0,60
# 011
MPN: N10009507
SECHSKANTSCHRAUBE (KOMBI)
M6X18
aus £0,49
aus £0,49
# 012
MPN: N01508210
SECHSECKIGE KRAGENMUTTER
M6
aus £0,47
aus £0,47
# 013
MPN: N10009209
SECHSKANTSCHRAUBE (KOMBI)
M6X20
aus £0,61
aus £0,61
# 013
MPN: N10009507
SECHSKANTSCHRAUBE (KOMBI)
M6X18
aus £0,49
aus £0,49
# 014
MPN: 8H0806221
AUSGLEICHSSTÜCK
aus £5,15
aus £5,15
# 015
MPN: N10405702
Innensechskantschraube
M6X45
aus £1,60
aus £1,60
# 016
MPN: N01166623
Scheibe
6,4X18X1,6
aus £0,94
aus £0,94
Dieses Teil ersetzt die Teilenummer WHT000909
# 017
MPN: N90958903
OVALE KOPFSCHRAUBE MIT SECHSKANT-INNENSECHSKANT (KOMBI)
M6X16
aus £0,89
aus £0,89
# 018
-
OVALE KOPFSCHRAUBE MIT SECHSKANT-INNENSECHSKANT (KOMBI)
# 019
MPN: N90688703
BLECHMUTTER
M6X24X16
aus £0,82
aus £0,82
# 020
MPN: N91206801
SECHSKANT-FLANSCHSCHRAUBE
aus £0,84
aus £0,84
# 021
MPN: N01508210
SECHSECKIGE KRAGENMUTTER
M6
aus £0,47
aus £0,47
# 022
MPN: 4T8809081C
ARM
LINKS
aus £105,93
aus £105,93
# 022
MPN: 4T8809082C
ARM
RECHTS
aus £58,26
aus £58,26
# 023
MPN: 4T8809643B
SIEGEL
LINKS
aus £47,65
aus £47,65
# 023
MPN: 4T8809644B
SIEGEL
RECHTS
aus £47,65
aus £47,65
# 024
MPN: N90533003
SCHRAUBE, SECHSKANT. HD. (KOMBI.) SELBSTSICHERUNG
M6X20
aus £2,04
aus £2,04
# 025
MPN: 4T8809821B
Halterung
aus £32,13
aus £32,13
# 025
MPN: 4T8809822B
Halterung
aus £17,67
aus £17,67
# 026
MPN: N91140401
OVALE KOPFSCHRAUBE MIT SECHSKANT-INNENSECHSKANT (KOMBI)
M6X20
aus £0,84
aus £0,84
# 027
MPN: 4T8821129B
HALTERUNG FÜR RADGEHÄUSE
LINKS
aus £57,94
aus £57,94
# 027
MPN: 4T8821130B
HALTERUNG FÜR RADGEHÄUSE
RECHTS
aus £57,94
aus £57,94
# 028
MPN: N90821401
SPANNMUTTER
4,8X19,6
aus £0,80
aus £0,80
# 029
MPN: 4T0809347B
HALTERUNG FÜR VERSCHLUSSPLATTE
VERSORGUNG VIN-LINKS
aus £172,07
aus £172,07
# 029
MPN: 4T0809348B
HALTERUNG FÜR VERSCHLUSSPLATTE
VIN-RECHT VERSORGEN
aus £94,64
aus £94,64
# 030
MPN: N90477302
Scheibe
8,4X24X3
aus £0,53
aus £0,53
# 031
MPN: 8D0805960
BLECHMUTTER
6,0MM
aus £2,22
aus £2,22
# 032
MPN: 4T0807591A
ARM
LINKS
aus £12,35
aus £12,35
Dieses Teil ersetzt die Teilenummer 4T0807591 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 4T0807592A
ARM
RECHTS
aus £12,35
aus £12,35
# 033
MPN: N91042302
OVALE INNENSECHSKANTSCHRAUBE
M6X16
aus £0,63
aus £0,63
# 034
MPN: N90981701
BLECHMUTTER
ENTHALTEN IN REF.32-M5X21.0X15.3
aus £0,58
aus £0,58
# 035
MPN: 4T0807985B
Halterung
LINKS
aus £5,09
aus £5,09
Dieses Teil ersetzt die Teilenummer 4T0807985 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 4T0807986B
Halterung
RECHTS
aus £2,79
aus £2,79
Dieses Teil ersetzt die Teilenummer 4T0807986 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
