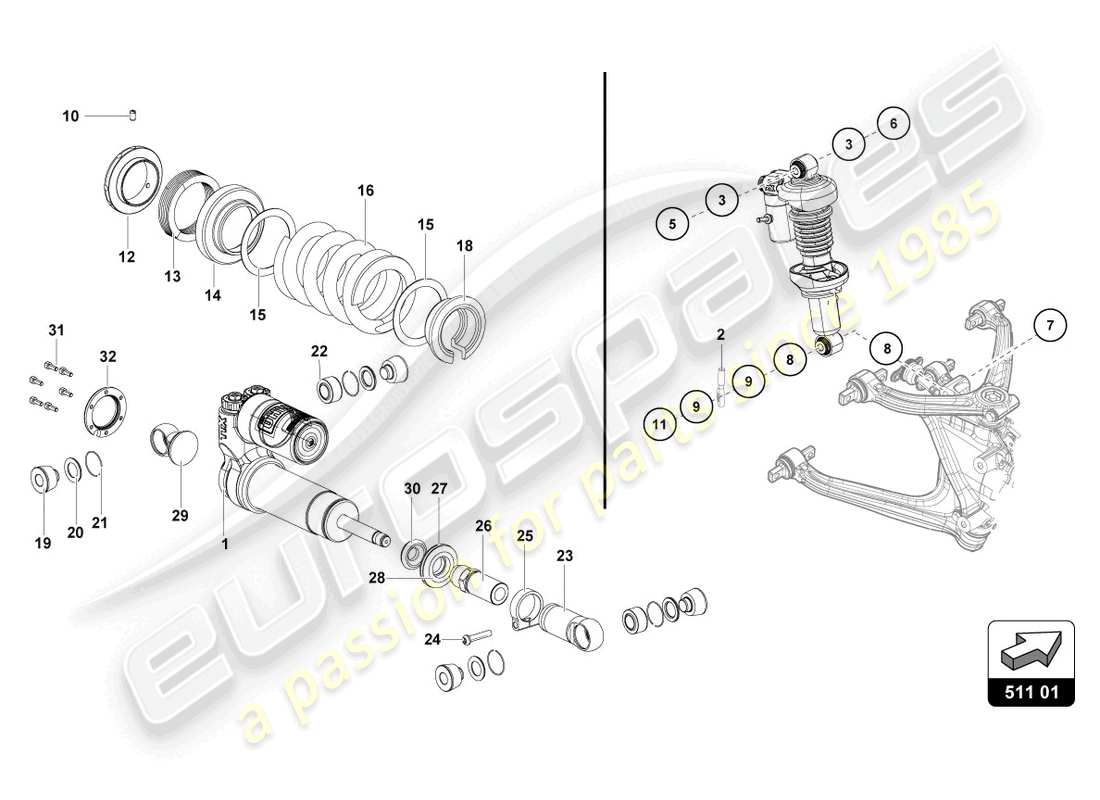

511.01.00 - Hinterradaufhängung
Lamborghini Super Trofeo (2016) REAR SUSPENSION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 4TA512019
Hinterer Stoßdämpfer
# 001
MPN: 4TA498970
HINTERER DÄMPFERKÖRPER
# 002
-
GEMEINSAM
# 005
MPN: 4E0803171B
GEWINDEROHR
aus £7,55
aus £7,55
# 006
MPN: 4TA505213
BEFESTIGUNGSTEIL
# 007
MPN: 4TA407039E
SCHLÜSSELSICHERUNGSMUTTER M10X1.5
(Fahrzeuge mit US-Spezifikation)
# 009
MPN: 4TA411346
BUCHSE
# 010
MPN: 4TA498210A
STOPPSCHRAUBE DIN M6X10 NYLON 05410-01
# 011
MPN: 4TA512041
BEFESTIGUNGSELEMENT
# 012
MPN: 4TA498210
FEDERPLATTFORM
# 013
MPN: 4TA498210B
HELFERFRÜHLING 57/2/61 05173-13
# 014
MPN: 4TA498210C
Federunterstützung 57/83/21
# 015
MPN: 4TA498305
Scheibe 57/73/1 00543-01
# 016
MPN: 4TA412105
FRÜHLING 270
# 016
MPN: 4TA498998
FRÜHLING 310
aus £168,82
aus £168,82
# 016
MPN: 4TA498998A
FRÜHLING 250
# 016
MPN: 4TA512159
FRÜHLING 290
# 016
MPN: 4TA598001
FRÜHLING 330
# 017
MPN: 4TA498305
Scheibe 57/73/1 00543-01
# 018
MPN: 4TA498173
FEDERCLIP 01286-01
# 019
MPN: 4TA498210G
DISTANZSTÜCK, KUGELGELENK 12.2X28 01220-01
# 020
MPN: 4TA498148
KUGELGELENKDICHTUNG 00534-01
# 021
MPN: 4TA498147
SICHERUNGSRING 00557-01
# 022
MPN: 4TA498137A
KUGELGELENK 00536-13
# 023
MPN: 4TA498210K
ENDE AUGE 06304-03
# 024
MPN: 4TA498210H
SECHSKANTSCHRAUBE M6X21 10.9
# 025
MPN: 4TA498210M
Klemmring 06305-01
# 026
MPN: 4TA498210J
ACHSENVERLÄNGERUNG 06303-02
# 027
MPN: 4TA498173B
O-RING ( Scheibe) 00338-84
# 028
MPN: 4TA498173A
Scheibe (Federclip) 05017-21
# 029
MPN: 4TA498210N
OBERES AUGE 26/30 10037-06
# 030
MPN: 4TA498287
STOSSGUMMI 03063-03
# 031
MPN: 4TA498611
SCHRAUBE 01046-58
# 032
MPN: 4TA498619
Klemmring 06277-03
