009 - Wasserpumpe und -system
Lamborghini Jalpa 3.5 (1984) Water Pump and System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008931602
Stecker
Tappo Collett. asp. D/S
aus £3,03
aus £3,03
# 002
MPN: 001801333
TERMUS SENDEN
Termocop. temp, olio
aus £126,99
aus £126,99
# 003
MPN: 008700811
SCHRAUBEN
Vite TCEI M8X22 UNI 5931 8G
aus £0,54
aus £0,54
# 004
MPN: WHT001514
Scheibe
Ros. EL. 8,4x17x0,8
aus £15,09
aus £15,09
Dieses Teil ersetzt die Teilenummer 008410805
# 005
MPN: 008830204
KLEMMRING
Fasc. Königlich 0000 8/5 7/11
aus £5,43
aus £5,43
# 006
MPN: 001710942
KÜHLROHR
Tubo-Rennen. /Polizist. zentr./U
aus £22,23
aus £22,23
# 007
MPN: 001710910
ROHRVERBINDUNG
Rasse, uscita testa des./J
aus £25,75
aus £25,75
# 008
MPN: 008700612
SCHRAUBEN
Vite 8,6x1x25 UNI 2383
Ersetzung
Ersetzung
# 009
MPN: 008410602
SCHAUEN SIE Scheibe
Ros. EL. 6,4x12x0,5
aus £28,28
aus £28,28
# 010
MPN: 008602303
DICHTUNGSRING
ODER klingeln Sie 132
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer GN-01236
# 011
MPN: WHT000768
Scheibe
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 008410806 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 008201005
NUSS
Dado M10 UNI 5721 -65/OTT
aus £7,28
aus £7,28
# 013
MPN: 008401610
Scheibe
Rund. 22x15,5x0,5 Rame
aus £6,32
aus £6,32
# 014
MPN: 001710912
ROHR
Kompl. uscita acqua teste
aus £132,30
aus £132,30
# 015
MPN: 001710943
KÜHLROHR
Tubo-Rennen. teste/nourice/U
aus £16,04
aus £16,04
# 016
MPN: 001708588
ROHR
Wasserschlauch der Radpumpe
aus £90,79
aus £90,79
# 017
MPN: 008830205
KLEMMRING
Fasc. königlich 000/9 14/24
aus £4,27
aus £4,27
# 018
MPN: 001710911
ROHR
Tubo uscita testa D/racc.
aus £9,00
aus £9,00
# 019
MPN: 001711132
KÜHLROHR
Tubo-Eingang pompa/U
aus £698,63
aus £698,63
# 020
MPN: 008607101
DICHTUNGSRING
ODER klingeln Sie 174
aus £0,53
aus £0,53
# 021
MPN: 008578201
SICHERUNGSRING
Seeger 82 Ich cusc. Ruota
aus £2,34
aus £2,34
# 022
MPN: 001708589
KÜHLROHR
Tubo College. Zirkel acqua/U
aus £19,91
aus £19,91
# 023
MPN: 001711129
KÜHLROHR
Tubo-Rennen. teste/termost./U
aus £1.102,43
aus £1.102,43
# 024
MPN: 001711131
TERMOS-ROHR
Tubo College. termost./U
aus £100,31
aus £100,31
# 025
MPN: 008611705
DICHTUNGSRING
Paraolio SM 1732/7
aus £11,33
aus £11,33
# 026
MPN: 008611601
DICHTUNGSRING
Guam, Angus WPF 062
aus £38,31
aus £38,31
# 027
MPN: 001705854
Scheibe
Rund. ras. paraolio Urraco
aus £126,86
aus £126,86
# 028
MPN: 001705860
ROTOR
Girante pompa acqua/U
aus £774,72
aus £774,72
# 029
MPN: 001711130
ROHR
Tubo dal centr/pompa/U
aus £416,22
aus £416,22
# 030
MPN: 001706751
PUMPE, WELLE
Alberino com. Wasserpumpe
aus £515,33
aus £515,33
# 031
MPN: 001706754
PUMPENZAHNRAD
Ing. pompa acqua/U
aus £1.148,32
aus £1.148,32
# 032
MPN: 008860402
Schlüssel
Linguetta 4x4x20 Unim 92
aus £1,71
aus £1,71
# 033
MPN: 07M109381
SICHERUNGSRING
Seeger 35 !
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 008573501 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 008501701
KUGELLAGER
Cusc. Riv.-6003
aus £19,41
aus £19,41
# 035
MPN: 008860401
Schlüssel
Tab 4x4x12
aus £17,77
aus £17,77
# 036
MPN: 008581501
SICHERUNGSRING
Seeger 17 E
aus £0,54
aus £0,54
# 037
MPN: 001704296
TANKDECKEL 1,0 BAR
aus £87,32
aus £87,32
# 038
MPN: 001708603
KÜHLROHR
Tubo nourice/pompa acqua
aus £29,87
aus £29,87
# 039
MPN: 001711128
KÜHLROHR
Tubo termost./entr. rad./U
aus £37,19
aus £37,19
# 040
MPN: 008834101
KLEMME
Klemme von 0 41 bis 0 46
aus £2,41
aus £2,41
# 041
MPN: 001719309
Thermostat
aus £168,96
aus £168,96
# 042
MPN: 008251701
Sicherungsmutter
Ersetzung
Ersetzung
# 043
MPN: 008574301
SICHERUNGSRING
Seeger 40 I
aus £1,70
aus £1,70
# 044
MPN: 008611601
DICHTUNGSRING
Guam, Angus WPF 062
aus £38,31
aus £38,31
# 045
MPN: 008521701
LAGER
Cusc. Riv.-NU 203
aus £64,52
aus £64,52
# 046
MPN: 008830205
KLEMMRING
Fasc. königlich 000/9 14/24
aus £4,27
aus £4,27
# 047
MPN: 008200804
NUSS
Dado N/70/108M
aus £0,73
aus £0,73
# 048
MPN: WHT001942
Scheibe
Rund. D. 8,5x32x2,5
aus £2,18
aus £2,18
# 049
MPN: 001701592
ABSTANDSHALTER
Entfernung. Komm. Heizkörper
aus £11,72
aus £11,72
# 050
MPN: 001707688
KÜHLTANK
Serbisch, suppl. acqua compl./U
aus £623,42
aus £623,42
# 051

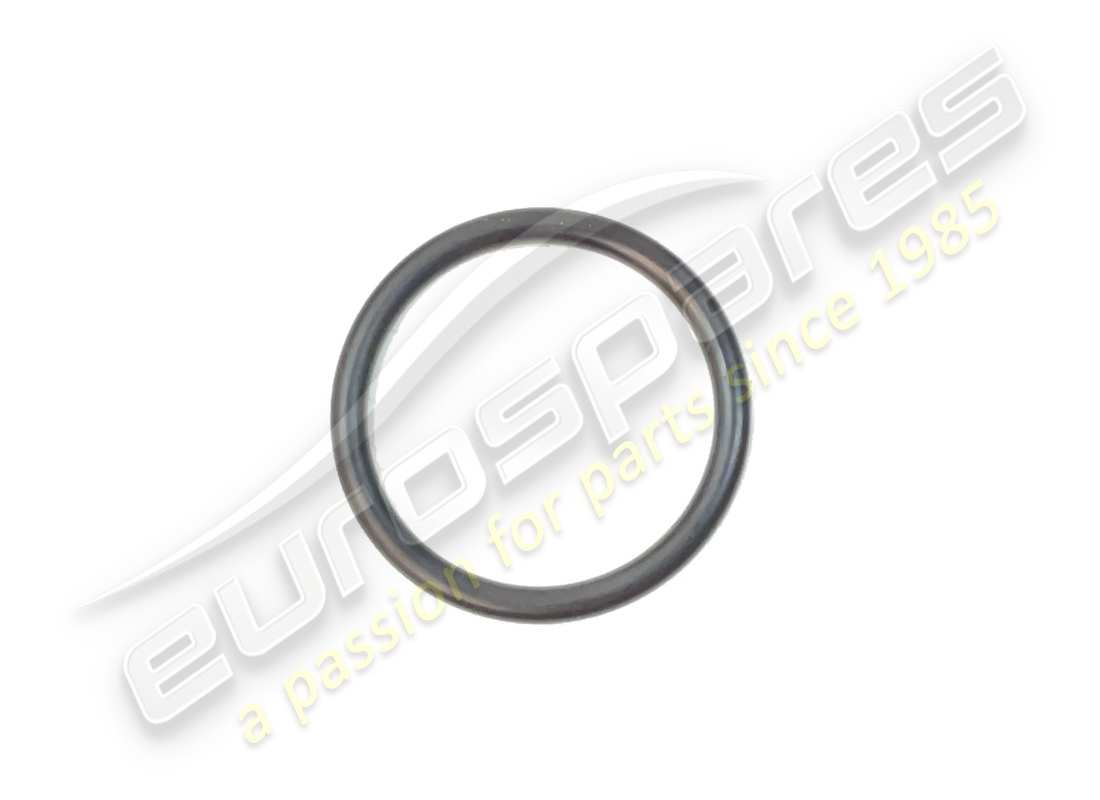

MPN: WHT001189
GUMMI RING
aus £2,38
aus £2,38
Dieses Teil ersetzt die Teilenummer 001707163
# 052
MPN: 001708596
ROHR
Tubo-Narbe. nourice/U
aus £19,53
aus £19,53
# 053
MPN: 008833502
KLEMME
Klemme von 0 35 bis 0 41
aus £8,39
aus £8,39
