025 - Pedale

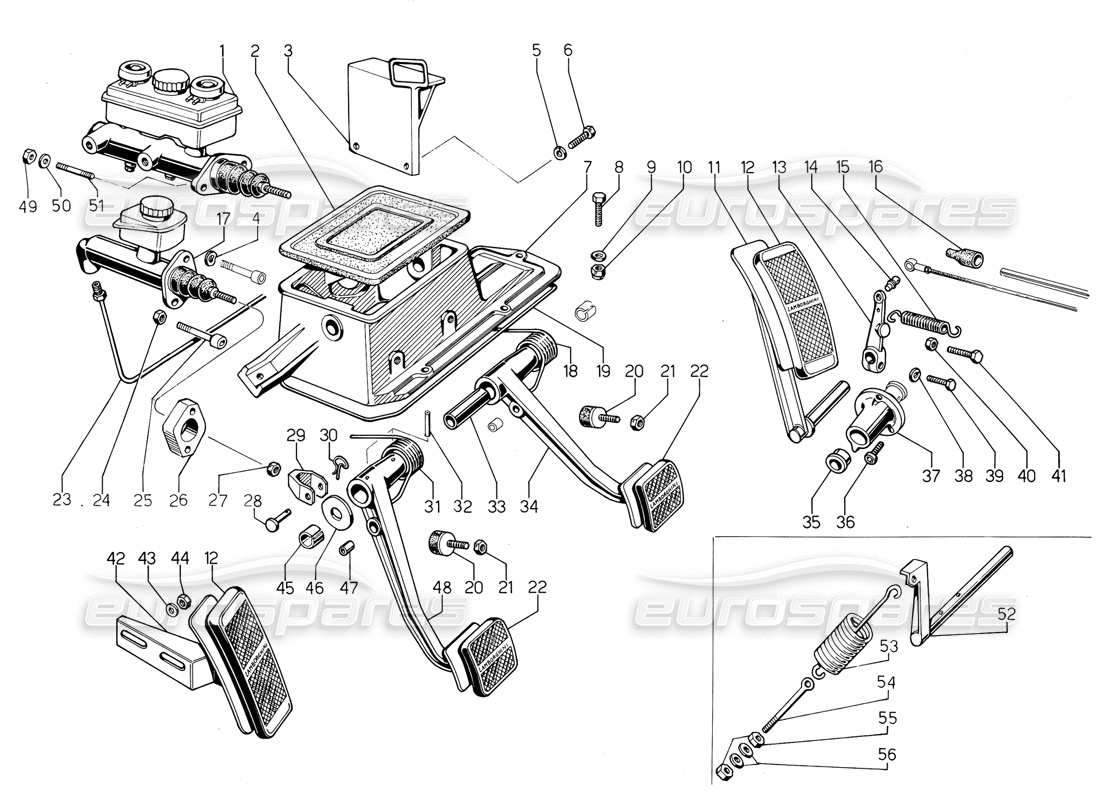

Lamborghini Jalpa 3.5 (1984) Pedals Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 004219032
BREMSPUMPE
Bremspumpe 1409461
aus £517,24
aus £517,24
Dieses Teil ersetzt die Teilenummer 004211242
# 002
MPN: 004206783
ABDECKUNG
Polizist. supp. Pedaliera/U
aus £7,35
aus £7,35
# 003
MPN: 004113503
RADUNTERSTÜTZUNG.
Ersatzradhalter am Träger befestigt. Pedalboard
aus £56,63
aus £56,63
# 004
MPN: WHT001514
Scheibe
Ros. Fl. 8,4x17x0,8
aus £15,09
aus £15,09
Dieses Teil ersetzt die Teilenummer 008410805
# 005
MPN: 008410806
Scheibe
Rund. EL. A8,4 UNI 1751
Ersetzung
Ersetzung
# 006
MPN: 008100830
BOLZEN
Stier. M8x20 UNI 5739/8G
aus £0,53
aus £0,53
# 007
MPN: 004220467
PEDALUNTERSTÜTZUNG
Brems- und Kupplungspedalunterstützung
aus £235,47
aus £235,47
# 008
MPN: 008100827
BOLZEN
Bulle M8x25 UNI 5739/8G
Ersetzung
Ersetzung
# 009
MPN: 008400801
Scheibe
Rund. 8,4 UNI 1734 8G
Ersetzung
Ersetzung
# 010
MPN: 008200809
NUSS
Dado BO)0/208M
Ersetzung
Ersetzung
# 011
MPN: 004208705
THROTT PEDA
Pedalbeschleuniger/U
aus £126,00
aus £126,00
# 012
MPN: 004203128
PEDALABDECKUNG
Copert. Pedalbeschleuniger
aus £45,00
aus £45,00
# 013
MPN: 004208709
HEBEL
Leva com. cavo accel. Urraco
aus £21,15
aus £21,15
# 014
MPN: 001300803
STIFT
Hebel-Kugelkopf
aus £20,78
aus £20,78
# 015
MPN: 002104216
KUPPLUNGSSPRI
Molla rit. leva frizione
aus £27,58
aus £27,58
# 016
MPN: 003307535
WÄCHTER, RUBBE
Protez. cavo FM U/C
aus £18,62
aus £18,62
# 017
MPN: 004220939
KUPPLUNGSPUMPE
Kupplungssteuerpumpe
aus £118,89
aus £118,89
# 018
MPN: 004208710
FRÜHLING
Molla rit. Pedale Freno/U
aus £18,86
aus £18,86
# 019
MPN: 004206788
Dichtung
Guam. supp. Pedali/U
# 020
MPN: 008922501
SCHALLDÄMPFERVERSORGUNG.
Supp. 781063 Narbe. Post.
aus £4,36
aus £4,36
# 021
MPN: N01100637
NUSS
Dado M6 UNI 5580-65/8G
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 003303099 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 004201212
BREMSPEDALABDECKUNG
aus £30,00
aus £30,00
# 023
MPN: 002111422
KUPPLUNGSROHR
Tubo pompa friz./fless./U
# 024
MPN: 008200806
NUSS
Dado M8 UNI 5588-65/8G
Ersetzung
Ersetzung
# 025
MPN: 008700802
SCHRAUBEN
Inbusschraube x befestigen. Pumpe zur Stütze
Ersetzung
Ersetzung
# 026
MPN: 004220464
ABSTANDSHALTER
Distanzstück zwischen Kupplungsgeberzylinder und Träger
aus £41,09
aus £41,09
# 027
MPN: 008200806
NUSS
Dado M8 UNI 5588-65/8G
Ersetzung
Ersetzung
# 028
MPN: 004208714
STIFT
PERNO POMPA FRENO/FRIZ./U
aus £242,10
aus £242,10
# 029
MPN: 004208713
GABEL
Forcella x pedale friz. Urraco
aus £25,25
aus £25,25
# 030
MPN: 004207085
HEBEL
Fermo perno pompa freno/friz.
aus £48,26
aus £48,26
# 031
MPN: 004208711
FRÜHLING
Molla rit. Pedale friz./U
aus £45,36
aus £45,36
# 032
MPN: 008900403
STIFT
Spinaelast. D 4x30
aus £1,67
aus £1,67
# 033
MPN: 008801401
BUSCH
Boccola 14x18x57,5 delrin
aus £11,69
aus £11,69
# 034
MPN: 004208703
BREMSPEDAL
Pedale Freno Urraco
aus £227,19
aus £227,19
# 035
MPN: 008801204
BUSCH
Bocc. 12F7/16/18X10-2
aus £5,85
aus £5,85
# 036
MPN: 008700611
SCHRAUBEN
Inbusschraube 6x1x15
aus £0,53
aus £0,53
# 037
MPN: 004209247
UNTERSTÜTZUNG
Unterstützung des Gaspedals/U
aus £43,12
aus £43,12
# 038
MPN: 008410603
Scheibe
Rund. A6,4 UNI 1751 C72
Ersetzung
Ersetzung
# 039
MPN: 008100618
BOLZEN
Bulle M6x20 UNI 5739 8G
Ersetzung
Ersetzung
# 040
MPN: N01100637
NUSS
Dado M6 UNI 5588-65/8G
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 003303099 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 008100632
BOLZEN
Stier. M6x30 UNI 5739-65A 5S
aus £1,71
aus £1,71
# 042
MPN: 004210467
RESO-PEDAL
Pedale riposo Urraco
aus £109,04
aus £109,04
# 043
MPN: 008400607
Scheibe
Rund. 6,5x18x1,5
Ersetzung
Ersetzung
# 044
MPN: 008200606
NUSS
Dado N/70/106M
Ersetzung
Ersetzung
# 045
MPN: 008801402
BUSCH
Boccola M8 14-15 DU
aus £10,87
aus £10,87
# 046
MPN: 008401411
Scheibe
Rund. 14x35x1-1,5-2
aus £6,53
aus £6,53
# 047
MPN: 008800803
BUSCH
Glissa-Busch 8F7/1 2x8
aus £3,98
aus £3,98
# 048
MPN: 004210768
KUPPLUNG PEDA
Pedale Frizione Urraco
aus £227,19
aus £227,19
# 049
MPN: 008200806
NUSS
Dado M8 UNI 5588-65/8G
Ersetzung
Ersetzung
# 050
MPN: 008410806
Scheibe
Rond el. A8,4 UNI 1751
Ersetzung
Ersetzung
# 051
MPN: 008300825
BOLZEN
Prig. 8x1,25x22 8G
aus £8,61
aus £8,61
# 052
MPN: 004210769
PEADL PIN
Perno pedali freno/friz./U
aus £111,94
aus £111,94
# 053
MPN: 004211182
FRÜHLING
Molla Serv. Pedale friz./U
aus £18,86
aus £18,86
# 054
MPN: 004210776
KUPPLUNGSSPRI
Tirante molla serv. friz./U
aus £34,37
aus £34,37
# 055
MPN: 008200811
NUSS
Dado M8 UNI 5589-65/8G
aus £3,65
aus £3,65
# 056
MPN: 008400806
Scheibe
RUND. 8,4x16
aus £0,53
aus £0,53
