030 - Auspuffrohre

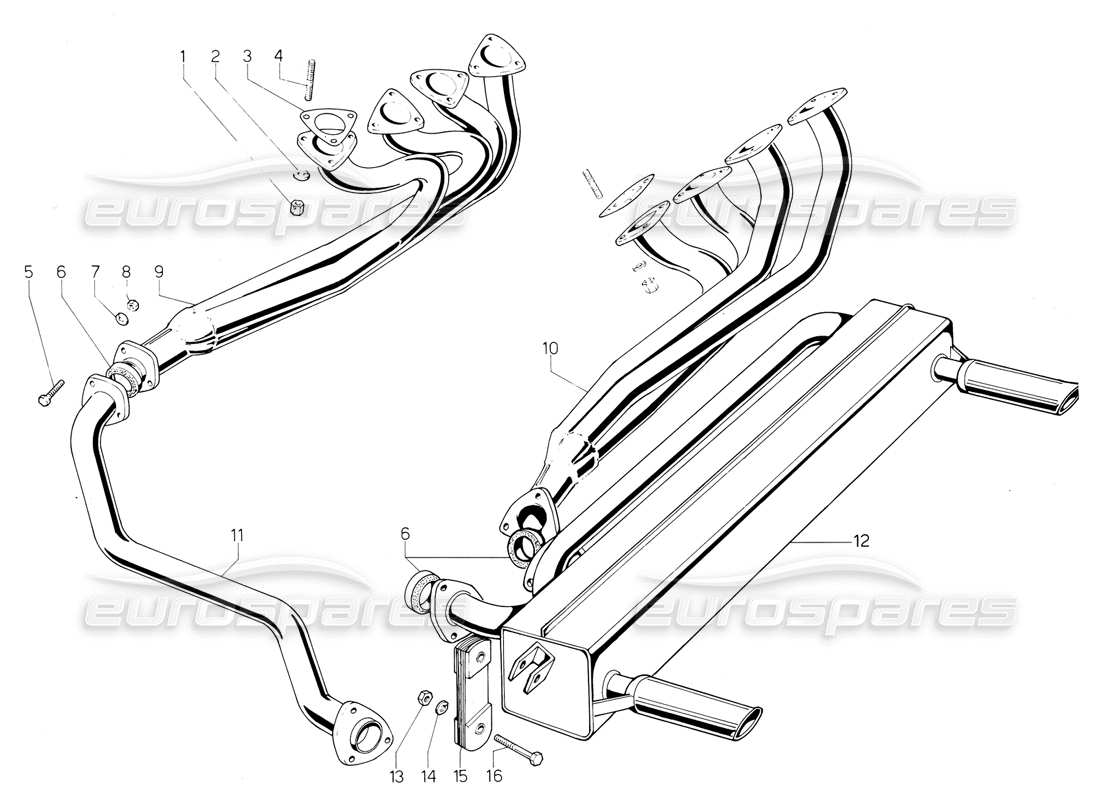

Lamborghini Jalpa 3.5 (1984) Exhuast Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008200807
NUSS
Messingmutter 8 MA
aus £14,68
aus £14,68
# 002
MPN: 008410806
Scheibe
Rund. EL. A8,4 UNI 1751
Ersetzung
Ersetzung
# 003
MPN: 004405807
Dichtung
Guam, Collett. Scarico/U
aus £14,67
aus £14,67
# 004
MPN: WHT003031
BOLZEN
Prig. M8x28 UNI 5911-66A-8G
aus £5,95
aus £5,95
Dieses Teil ersetzt die Teilenummer 008300839
# 005
MPN: 008100842
BOLZEN
Stier. M8x45 UNI 5737/8G
aus £1,00
aus £1,00

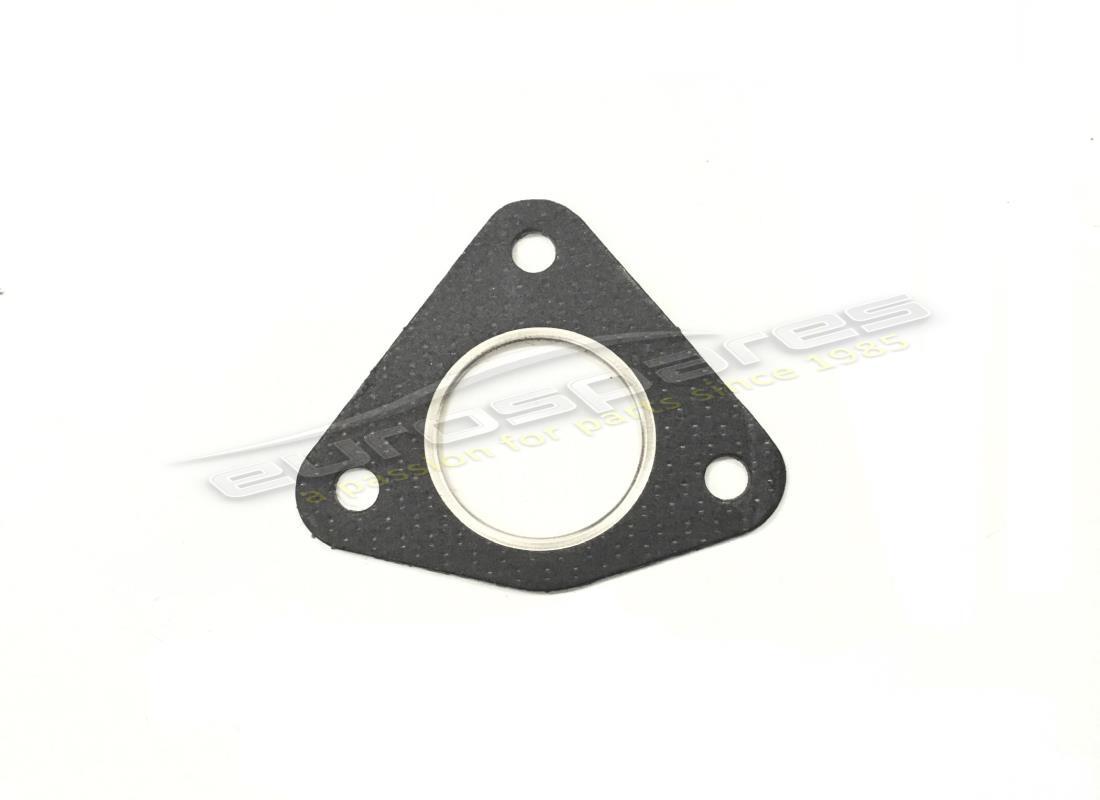

# 006
MPN: 004410168
Dichtung
Guam, Collett. /marmitte
aus £53,36
aus £53,36
# 007
MPN: 008410806
Scheibe
Rund. EL. A8,4 UNI 1751
Ersetzung
Ersetzung
# 008
MPN: 008200807
NUSS
Messingmutter 8 MA
aus £14,68
aus £14,68
# 009
MPN: 004410986
EX-VERTEILER
Collettore Scarico-Ameise. LB 1421
aus £721,84
aus £721,84
# 010
MPN: 004410988
EX-VERTEILER
Collettore-Narbe. Post. LB 1431
aus £721,84
aus £721,84
# 011
MPN: 004410987
EXAUST MANN!
Tubo coll. zur Scarico-Ameise. LB 1424
aus £516,98
aus £516,98
# 012
MPN: 004421299
SCHALLDÄMPFER
Marmitta x Jalpa tipo Italia
aus £5.410,76
aus £5.410,76
# 013
MPN: 008200806
NUSS
Dado M8 UNI 5583-65/8G
Ersetzung
Ersetzung
# 014
MPN: 008410806
Scheibe
Bindung. el. A8,4 UNI 1751
Ersetzung
Ersetzung
# 015
MPN: 004408963
MUF. UNTERSTÜTZUNG
Supp. el. marmitte/U
aus £15,59
aus £15,59
# 016
MPN: 008100842
BOLZEN
Stier. M8x45 UNI 5737/8G
aus £0,98
aus £0,98
