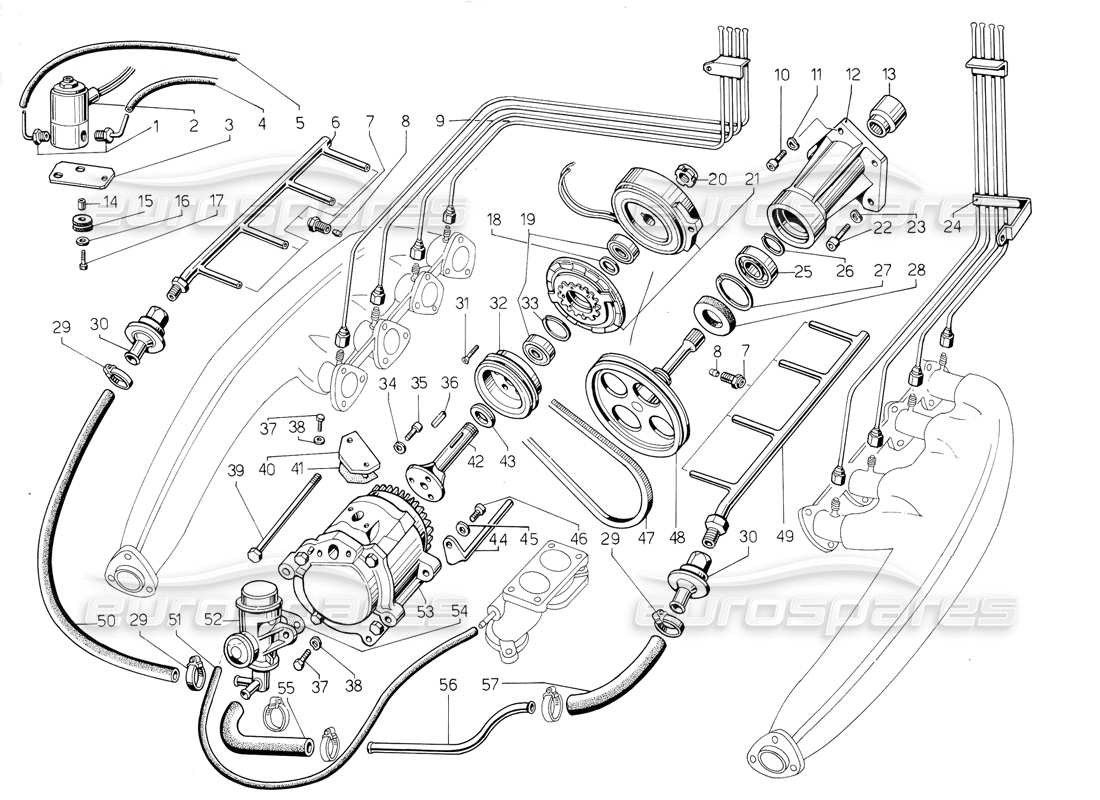

033 - Luftverschmutzungssystem
Lamborghini Jalpa 3.5 (1984) Air Pollution System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 001612219
FITTIN
Rennen, Elektroventil. U/USA
aus £14,93
aus £14,93
# 002
MPN: 001711772
EL-VENTIL
MAGNETVENTIL
# 003
MPN: 001613783
VENTILVERSORGUNG.
Supp. elettrov.
aus £19,18
aus £19,18
# 004
MPN: 001612049
ROHR
Tubo elettrov. /verteilen.
aus £2,64
aus £2,64
# 005
MPN: 001612048
KOPFROHR
Tubo testa sin./barra elettrov.
aus £19,89
aus £19,89
# 006
MPN: 004613690
INJIZIEREN
Linke Lufteinspritzdüsen
aus £172,03
aus £172,03
# 007
MPN: 004612976
PASSENDE SCHRAUBE
Rennen, Tubo Mand. Olio Cambio
aus £19,89
aus £19,89
# 008
MPN: 004607188
EICON
Biconi 2956 GT
aus £9,55
aus £9,55
# 009
MPN: 004421511
CO-SCHUBLADE
Prelievo co in vettura dex
aus £30,09
aus £30,09
# 010
MPN: 008700612
SCHRAUBEN
Vite 8,6x1x25 UNI 2383
Ersetzung
Ersetzung
# 011
MPN: 008410602
Scheibe
Ros. EL. 6,4x12x0,5
aus £28,81
aus £28,81
# 012
MPN: 004613689
UNTERSTÜTZUNG
Supp. Traino Pompa Arie
aus £364,61
aus £364,61
# 013
MPN: 004613688
PUMPE
Pumpenschlepp auf der Achse
aus £231,09
aus £231,09
# 014
MPN: 006211596
ABSTANDSHALTER
DISTANZ. POMPA BENZ./U
aus £2,97
aus £2,97
# 015
MPN: 008610701
DICHTUNGSRING
Ich gehe 0.7x13x10
aus £18,94
aus £18,94
# 016
MPN: 008400607
Scheibe
Rund. 6,5x18x1,5
Ersetzung
Ersetzung
# 017
MPN: 008100502
BOLZEN
Stier. M5x16 UNI 5739/8G
aus £0,53
aus £0,53
# 018
MPN: 008401701
Scheibe
Rund. ras. cusc.
aus £11,23
aus £11,23
# 019
MPN: 008501703
KUGELLAGER
Cusc. Fluss 6003-2R5
aus £117,60
aus £117,60
# 020
MPN: 008251702
RINGMUTTER
Ghiera guk 17 MC 8G
aus £2,49
aus £2,49
Dieses Teil ersetzt die Teilenummer 008251701
# 021
MPN: 004618999
GEMEINSAM
Giunto elettrom. Baruffaldi
# 022
MPN: 008700804
SCHRAUBEN
INBUSSCHRAUBE 8x1,25x25
aus £1,16
aus £1,16
# 023
MPN: WHT001514
Scheibe
Ros. EL. 8,4x17x0,8
aus £15,41
aus £15,41
Dieses Teil ersetzt die Teilenummer 008410805
# 024
MPN: 004421512
CODRAWER
Prelievo co in vettura sin
aus £30,09
aus £30,09
# 025
MPN: 008502507
KUGELLAGER
Cusc. Riv 6005
aus £18,37
aus £18,37
# 026
MPN: 008582601
CIRCLP
Seeger D.26 F UNI 3653
aus £3,78
aus £3,78
# 027
MPN: 008575001
SICHERUNGSRING
Seeger AA 47 I
aus £0,54
aus £0,54
# 028
MPN: 008613202
DICHTUNGSRING
Paraolio Ind. 47319 SH80
aus £7,13
aus £7,13
# 029
MPN: 008830206
KLEMMRING
Fasc. königlich 00/12 18/30
aus £12,76
aus £12,76
# 030
MPN: 004607187
VENTIL CER
Cek-Ventil vs. 1/5354987
aus £142,99
aus £142,99
# 031
MPN: 008700501
SCHRAUBEN
Vite Fiss. pul. 0 69 al giunto elettromagnetico
aus £1,77
aus £1,77
# 032
MPN: 004613684
ROLLE
Puleggia x giunto elet.
aus £291,67
aus £291,67
# 033
MPN: 07M109381
SICHERUNGSRING
Seeger 35 I
aus £1,12
aus £1,12
Dieses Teil ersetzt die Teilenummer 008573501 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 008410603
Scheibe
Rund. A6,4 UNI 1751 C72
Ersetzung
Ersetzung
# 035
MPN: 008100605
SCHRAUBEN
INBUSSCHRAUBE
aus £0,53
aus £0,53
# 036
MPN: 008860503
Schlüssel
Tab 5x5x25
aus £3,78
aus £3,78
# 037
MPN: 008100643
BOLZEN
Stier! 1/4x20 UNC 2A 8G
# 038
MPN: 008410602
Scheibe
Ros. EL. 6,4x12x0,5
aus £28,81
aus £28,81
# 039
MPN: 008101021
BOLZEN
Stier. M10X125 UNI 5737 8G
aus £11,80
aus £11,80
# 040
MPN: 004606295
ABDECKUNG
Coper, Chiusura mandata pompa aria
# 041
MPN: 004607438
Dichtung
Guarniz. Flangia-Umsteller
aus £4,35
aus £4,35
# 042
MPN: 004606277
Welle
Alberino x giunto elettromagnetico
aus £276,11
aus £276,11
# 043
MPN: 004612760
Scheibe
Rond. di rasam. fra cuscinet. e alberino
aus £73,74
aus £73,74
# 044
MPN: 004608477
HALTER
Fermo x giunto elettromagnetico
aus £47,25
aus £47,25
# 045
MPN: 004612760
Scheibe
Scheibe
aus £73,74
aus £73,74
# 046
MPN: 008101046
BOLZEN
Stier. fiss. e regol. Pompa-Arie
# 047
MPN: 004613685
GÜRTEL
LUFTPUMPEN-STEUERRIEMEN
aus £45,49
aus £45,49
# 048
MPN: 004613687
ROLLE
Antriebsriemenscheibe der Luftpumpe
aus £205,77
aus £205,77
# 049
MPN: 004613691
INJIZIEREN
Iniettori aria des.
# 050
MPN: 004621317
ROHR
Tubo gomma dal diverter alia testa sin.
# 051
MPN: 004621114
ROHR
Tubo Slg. Umlenker al collett. streben. Sünde.
# 052
MPN: 004621116
DIV ALVE
Umschaltventil CZ 17054221-23431
aus £285,97
aus £285,97
# 053
MPN: 004607184
LUFTPUMPE
Luftpumpe
Ersetzung
Ersetzung
# 054
MPN: 004606297
Dichtung
Guarniz. Tubo Pompa Arie
aus £4,58
aus £4,58
# 055
MPN: 004621314
ÄRMEL
Manisch, Coll. Ventilumlenker und Tubo aus Metall
aus £19,98
aus £19,98
# 056
MPN: 004621316
ROHR
Tubo metallico coll. umleiten a testa dex.
aus £59,94
aus £59,94
# 057
MPN: 004621315
ÄRMEL
Manisch, Coll. tubo metallo alia testa post.
