034 - Heizung

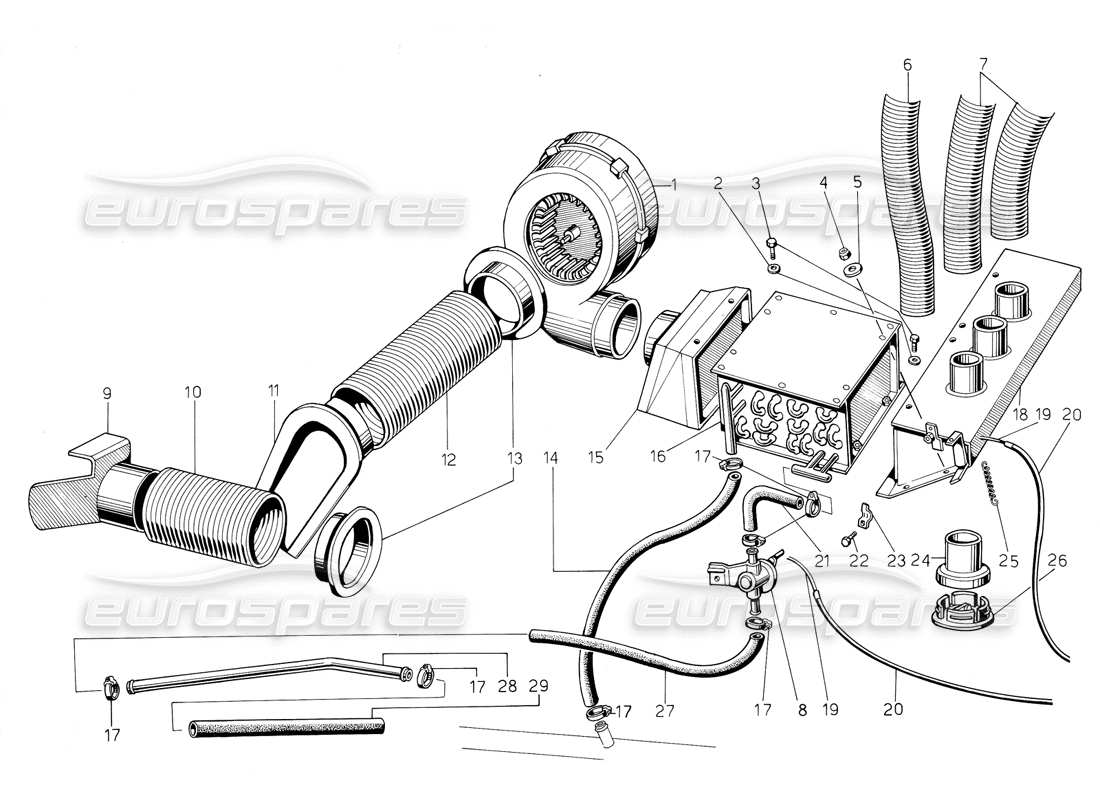

Lamborghini Jalpa 3.5 (1984) Heater Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 004513144
LÜFTER
Elettrow. Sünde. Risiko. SIC
# 002
MPN: 008410502
Scheibe
Rondell. 0 5,3x8,9x1,2
Ersetzung
Ersetzung
# 003
MPN: N01020717
BOLZEN
Stier. M5x12 UNI 5739/5S
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008100504
# 004
MPN: 008200606
NUSS
Dado N/70/106M
Ersetzung
Ersetzung
# 005
MPN: 008400607
Scheibe
Rund. 6,5x18x1,5
Ersetzung
Ersetzung
# 006
MPN: 004718971
ROHR
Tubo-Konv. Cruscotto lat.
# 007
MPN: 004718970
ROHR
Tubo-Konv. Cruscotto-Zentrum
# 008
MPN: 004710786
HEIZHAHN
Einreiben. Steh auf, Rico 2282
aus £60,38
aus £60,38
# 009
MPN: 007853001
LUFTEINLASS
Presa d'aria x convogliatore ant.
aus £212,23
aus £212,23
# 010
MPN: 004713250
ROHR
Tubo Aria Spoiler/Ventil./S
aus £59,61
aus £59,61
# 011
MPN: 004713309
Luftkanal
(Gilt nur für Rechtslenker-Einheiten) Convogl. mand. Arie/Chiocc./S
aus £162,96
aus £162,96
# 011
MPN: 004721047
FÖRDERER
Convogl. mandata aria alia chiocciola
aus £49,02
aus £49,02
# 012
MPN: 004713250
ROHR
Tubo Aria Spoiler/Ventil/S
aus £59,61
aus £59,61
# 013
MPN: 004713248
FLANSCH
Flangia rac. kond. Arie/S
aus £65,10
aus £65,10
# 014
MPN: 004720833
ROHR
(Gültig für RH D.) Tubo uscita riscal. eine Tubo-Ameise. uscita acqua
# 014
MPN: 004720838
ROHR
Tubo uscita riscal eine Tubo-Ameise. uscita acqua
# 015
MPN: 004713249
PANEL
Convogl. chiocc. pacco rad/S
aus £291,67
aus £291,67
# 016
MPN: 004708847
HEATIN RADI
Heizkörper riskieren. U/C
aus £1.672,41
aus £1.672,41
# 016
MPN: 004713653
STRAHLEN
(Gültig für RH D.) Kühlerrisiko. Gad
aus £546,52
aus £546,52
# 017
MPN: 008830206
KLEMMRING
Fasc. königlich 00/12 18/30
aus £12,76
aus £12,76
# 018
MPN: 004713258
ROTR CON VE
(Gilt nur für Rechtslenker-Einheiten) Convogl. pacco rad. bocc.
aus £364,61
aus £364,61
# 018
MPN: 004713547
LEITUNG
Convogl. pacco rad. bocc./S
aus £364,61
aus £364,61
# 019
MPN: 004711710
KABEL
Cavo x rubinetto acqua
# 020
MPN: 004711709
ROHR
Tubo Nylon Cavo Rubin./U
aus £39,72
aus £39,72
# 021
MPN: 004709604
KÜHLROHR
Manicotto Rubin/Termost. S.
aus £81,21
aus £81,21
# 022
MPN: 008100401
BOLZEN
Stier. M4x10 UNI 5739/5S
aus £0,54
aus £0,54
# 023
MPN: 008830120
KLEMMRING
Fasc. RS 1100,2x6/12
aus £1,79
aus £1,79
# 024
MPN: 004720933
BEFESTIGUNGSKEGEL
Kegel aus ABS x mit ineinandergreifenden Lüftungsschlitzen
aus £97,94
aus £97,94
# 025
MPN: 004708856
HEIZTÜR
Molla rit. Portella-Aufstieg.
aus £23,10
aus £23,10
# 026
MPN: 004520404
LUFTFLOSSEN
Alette x Bocchette-Arie
aus £30,24
aus £30,24
# 027
MPN: 004720831
ROHR
(Gilt nur für Rechtslenker-Einheiten) Tubo da tubo centrale a rubinetto
# 027
MPN: 004720836
ROHR
Schlauch vom Mittelrohr zum Wasserhahn
# 028
MPN: 004720830
ROHR
(Gültig für RH D.) Zentraler Schlauch mit rotierendem Wasser.
aus £30,33
aus £30,33
# 028
MPN: 004720839
ROHR
Tubo-Zentrum. uscita motore acqua al rubin,
# 029
MPN: 004720832
ROHR
(Gültig für RH D.) Tubo uscita acqua motore a tubo centrale
# 029
MPN: 004720837
ROHR
Tubo uscita acqua da motore al tubo centr.
