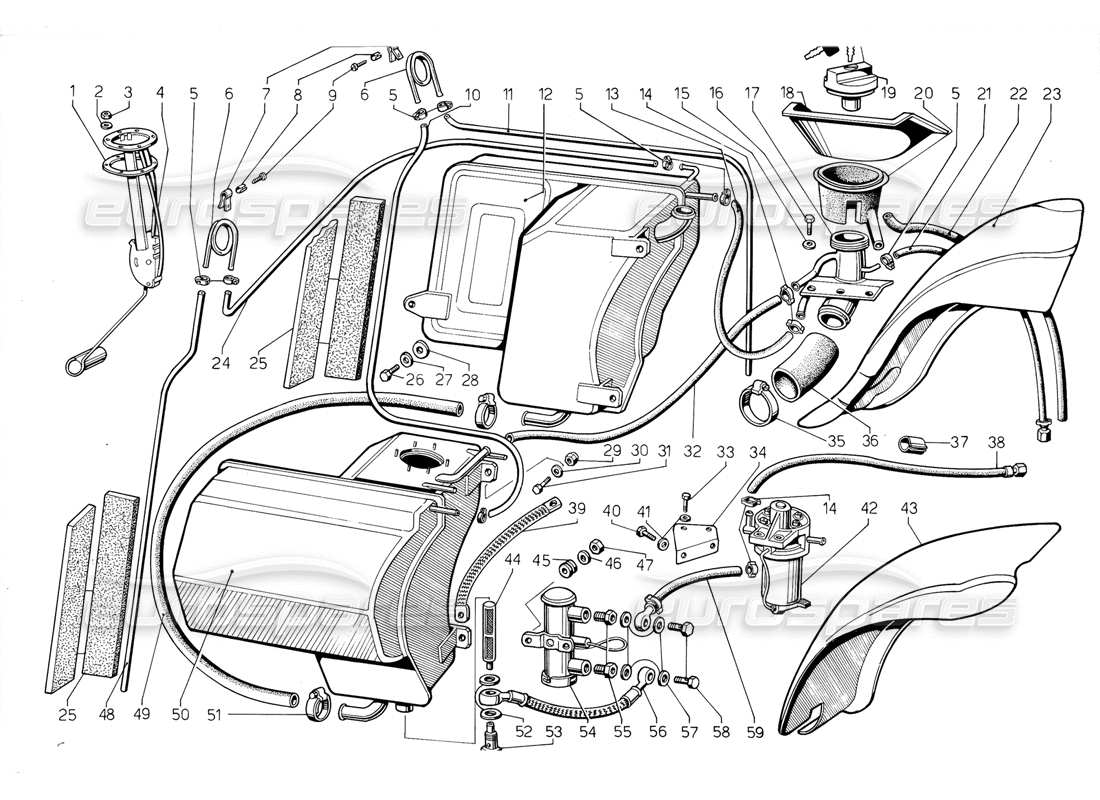

041 - Kraftstoffsystem
Lamborghini Jalpa 3.5 (1984) Fuel System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 006205360
Dichtung
Guam, reost. Galle. 39094601
aus £34,74
aus £34,74
# 002
MPN: 008410404
Scheibe
RUND. EL. 4 UNI 3704
aus £0,52
aus £0,52
# 003
MPN: N01100412
NUSS
Dado M4 UNI 5587-65/55
aus £0,47
aus £0,47
# 004
MPN: 006205411
FUE ABSENDER
Reostato gallegg. benz./U
aus £96,84
aus £96,84
Dieses Teil ersetzt die Teilenummer 006203181
# 005
MPN: 008830901
KLEMMRING
Fasc. königlich 0000/9
aus £4,07
aus £4,07
# 006
MPN: 006220228
ZOPF
Coda porco x scarico gas dai serbatoi
aus £22,68
aus £22,68
# 007
MPN: 008830111
JUBILÄUMSCLIP
Fascetta-Wanne. Zylinder
# 008
MPN: 006220233
SCHEIBEN
Prot. x coda porco neH'impianto di sfiato
# 009
MPN: 008700413
SCHRAUBEN
Vite Knipp 0.4,2x12,7
aus £3,65
aus £3,65
# 010
MPN: 006220232
Schweinemantel
Tankentlüftungsschlauch links Schweineschwanz D6X
# 011
MPN: 006220229
AUSPUFFROHR
Tubo sfiato da coda porco alia dex. ein Terra
# 012
MPN: 006220221

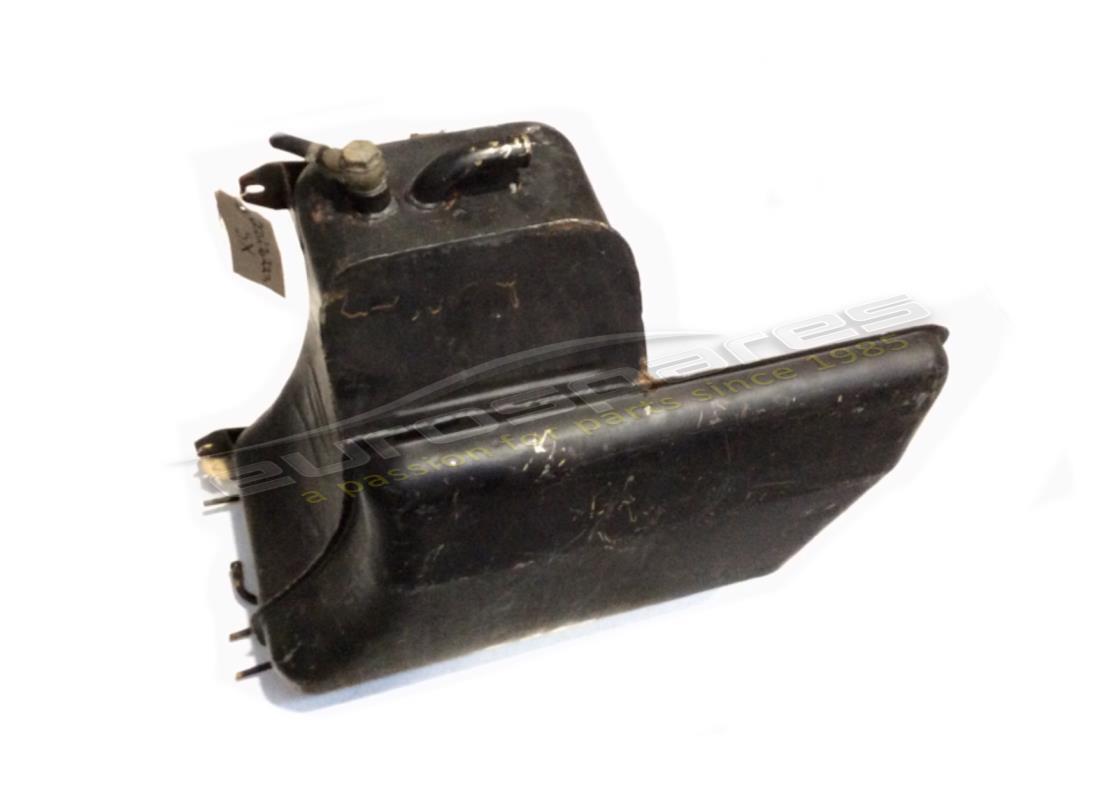

R KRAFTSTOFFTANK
Serbatoio benzina dex.
aus £1.255,46
aus £1.255,46
# 013
MPN: 006208728
ROHR
Tubo sfiato serbisch. Sünde/U
aus £3,24
aus £3,24
# 014
MPN: 008830903
KLEMME
Klemme Tubi
aus £7,55
aus £7,55
# 015
MPN: 008400607
Scheibe
Rund. 6.5x18x1,5
Ersetzung
Ersetzung
# 016
MPN: 008100506
BOLZEN
Stier. M5x14 UNI 5739-65/A8G
aus £6,43
aus £6,43
# 017
MPN: 006211030
FÜLLROHR
Tankfüllschlauch
aus £115,50
aus £115,50
# 018
MPN: 006220327
RESERVOIR
Kraftstoffeinfüllfach
aus £37,11
aus £37,11
# 019
MPN: 006220985
Tankstopfen
Tankdeckel mit Schlüssel
aus £32,96
aus £32,96
# 020
MPN: 006208726
STIEFEL
Cuffia boch. serbisch. Benz./U
aus £18,62
aus £18,62
# 021
MPN: 006220772
RECIRC-ROHR
Kompl. tubo ricircolo benz. nel serb.
aus £17,28
aus £17,28
# 022
MPN: 006209751
ROHR
Tubo-Narbe, Cuffia Bocch. /U
# 023
MPN: 006220275
TANKSCHUTZ
Paratia copriserbatoio dex.
aus £107,37
aus £107,37
# 024
MPN: 006220230
ZOPF
Rechtes Entlüftungsrohr linker Schweineschwanz
aus £26,87
aus £26,87
# 025
MPN: 006220834
TANKSCHUTZ
Prot. int. x serb. Benzin
# 026
MPN: 008100809
BOLZEN
Bulle M8x22 UNI 5739/8G
aus £0,52
aus £0,52
# 027
MPN: WHT001514
Scheibe
Ros. EL. 8,4x17x0,8
aus £15,09
aus £15,09
Dieses Teil ersetzt die Teilenummer 008410805
# 028
MPN: 008400801
Scheibe
Rund. 8,4 UNI 1734 8G
Ersetzung
Ersetzung
# 029
MPN: 008200804
NUSS
Dado N/70 108M
aus £0,71
aus £0,71
# 030
MPN: WHT001942
Scheibe
Rund. 0.8,5x32x2,5
aus £2,06
aus £2,06
# 031
MPN: 008100827
BOLZEN
Stier. M8X25 UNI 5739/8G
Ersetzung
Ersetzung
# 032
MPN: 006208729
ROHR
Tubo sfiato serbisch. des./U
aus £14,09
aus £14,09
# 033
MPN: 008100630
BOLZEN
Stier. M6x14 UNI 5739-65/A8G
aus £0,53
aus £0,53
# 034
MPN: 006210989
UNTERSTÜTZUNG
Supp. Filter Benz./U
aus £33,87
aus £33,87
# 035
MPN: 008835004
KLEMMRING
Fasc. königlich A/12 32/52
aus £6,14
aus £6,14
Dieses Teil ersetzt die Teilenummer 008830201
# 036
MPN: 006220218
ÄRMEL
Manic, Coll tubo riempi serbatoi
aus £181,17
aus £181,17
# 037
MPN: 006208736
SHIELO
Protez. Rohrfilter/Mot./U
aus £7,22
aus £7,22
# 038
MPN: 006220772
RECIRC-ROHR
Kompl. tubo x ricircolo benzina
aus £17,28
aus £17,28
# 039
MPN: 001304420
KABEL
Erdungskabel der Kraftstoffpumpe
aus £2,05
aus £2,05
# 040
MPN: 008100613
BOLZEN
Stier. M6x10 UNI 5739 5S
aus £0,51
aus £0,51
# 041
MPN: 008410602
Scheibe
Ros. EL. 6,4x12x0,5
aus £28,28
aus £28,28
# 042
MPN: 006220011

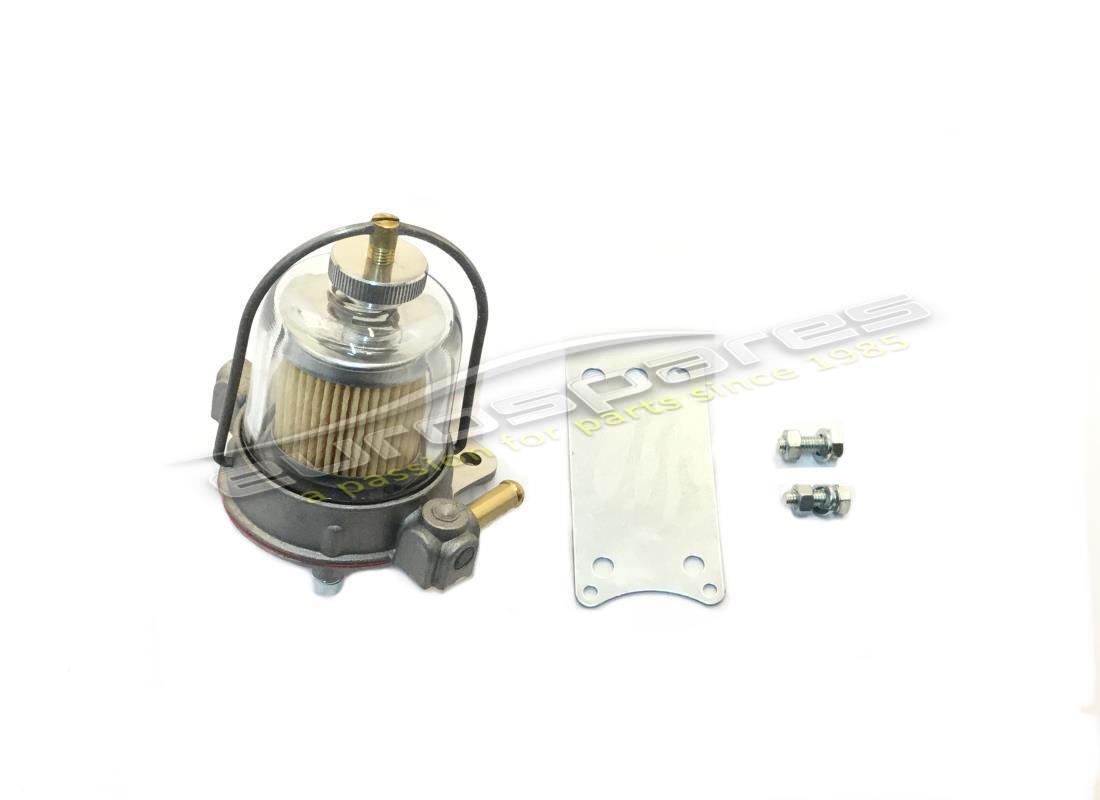

KRAFTSTOFFFILTER
Kompletter Filter mit Schüssel.
aus £169,96
aus £169,96
# 043
MPN: 006220276
TANKSCHUTZ
Paratia copriserbatoio sin.
aus £107,37
aus £107,37
# 044
MPN: 001303074

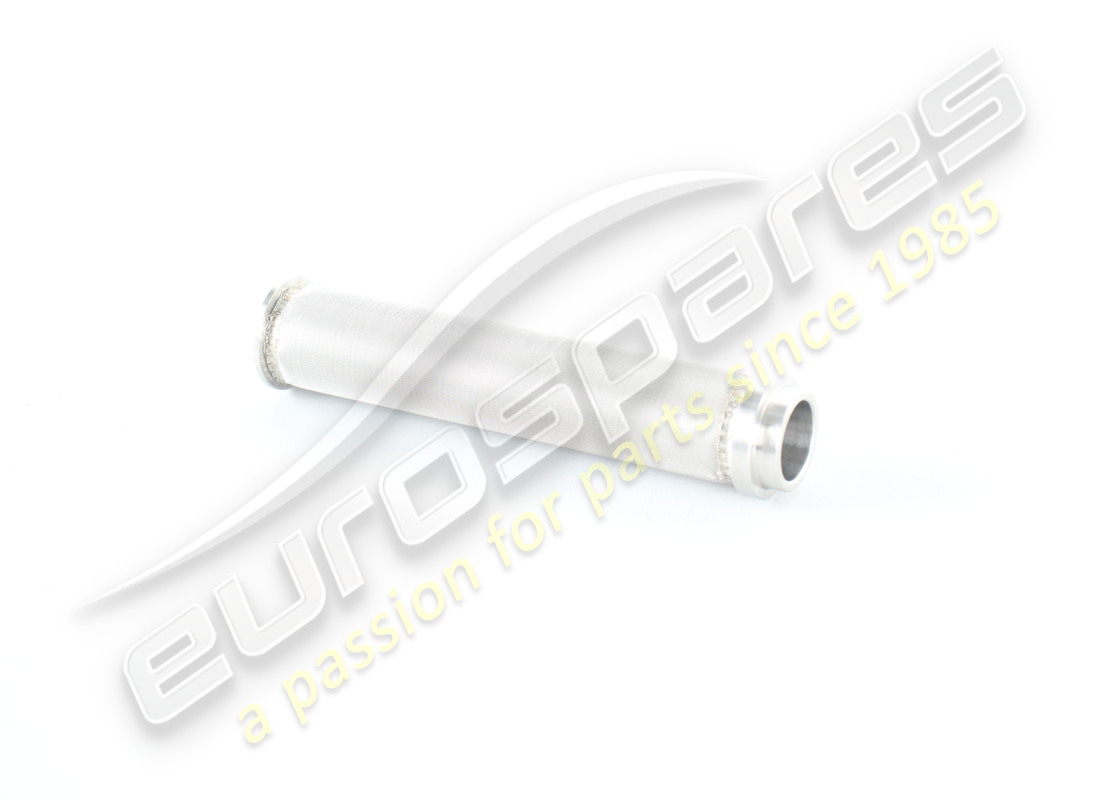

PUMPENFILTER
Filtro Race, Aspir.
aus £395,00
aus £395,00
# 045
MPN: 008610701
DICHTUNGSRING
Gummi 0.7x13x10
aus £18,62
aus £18,62
# 046
MPN: 008400607
Scheibe
Rund. 6,5x18x1,5
Ersetzung
Ersetzung
# 047
MPN: N01100637
NUSS
Dado M6 UNI 5588-65/8G
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 003303099 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 006220231
ZOPF
Linkes Schweineschwanz-Entlüftungsrohr. auf den Boden
# 049
MPN: 006208730
ROHR
Tubo College. serb./U
aus £192,82
aus £192,82
# 050
MPN: 006220222

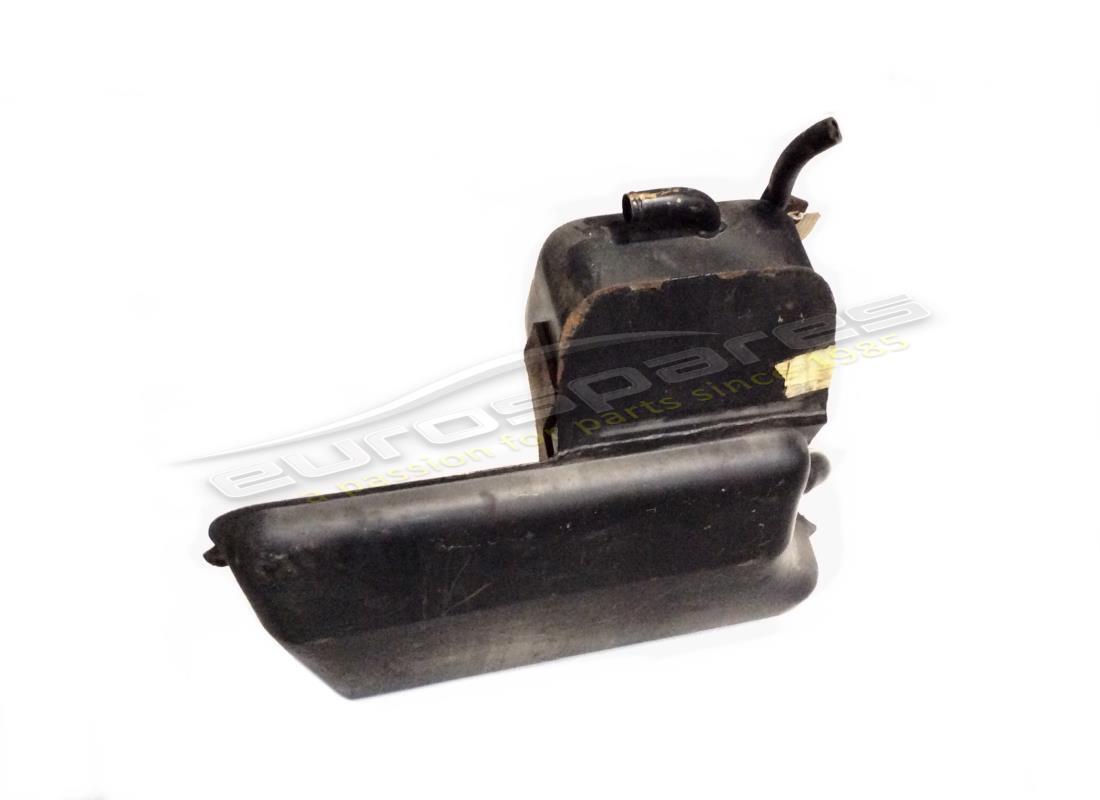

Treibstofftank
Linker Kraftstofftank
aus £1.255,46
aus £1.255,46
# 051
MPN: 008833501
KLEMMRING
Fasc. N. Schellen 535/1 5SKZ
aus £6,43
aus £6,43
# 052
MPN: 008401804
Scheibe
Rund. Rame 18,2x30x1
aus £2,53
aus £2,53
# 053

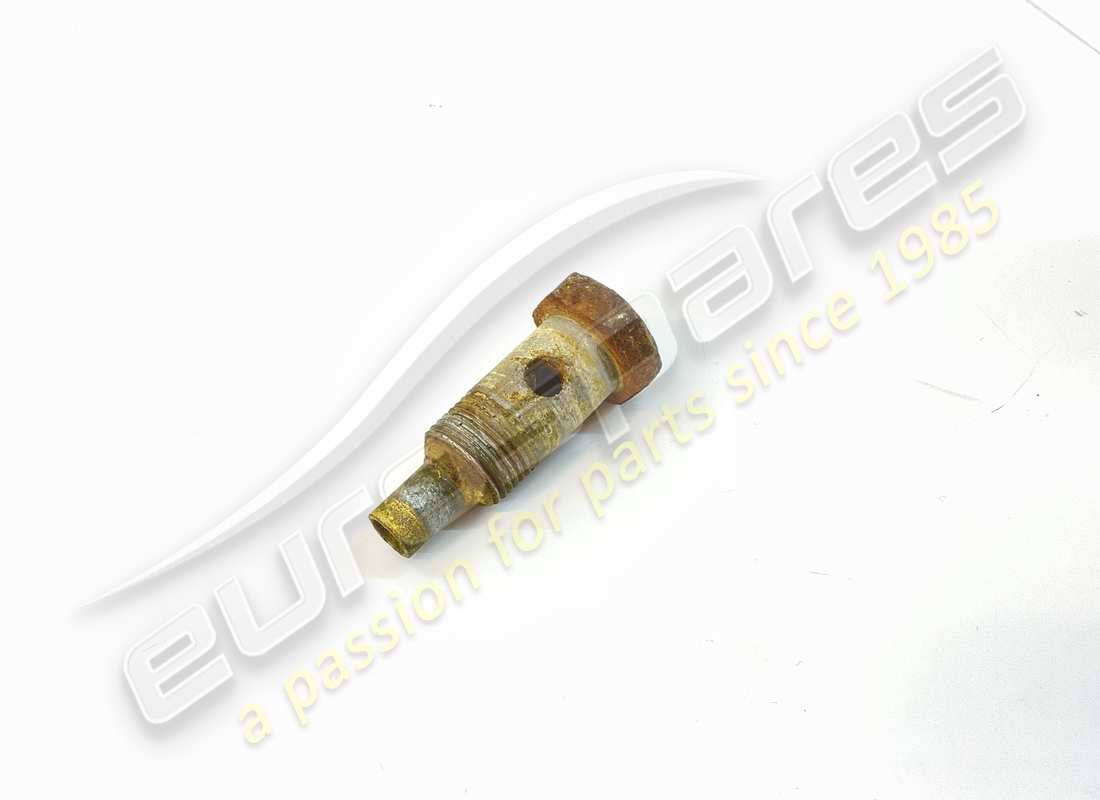

MPN: 001303057

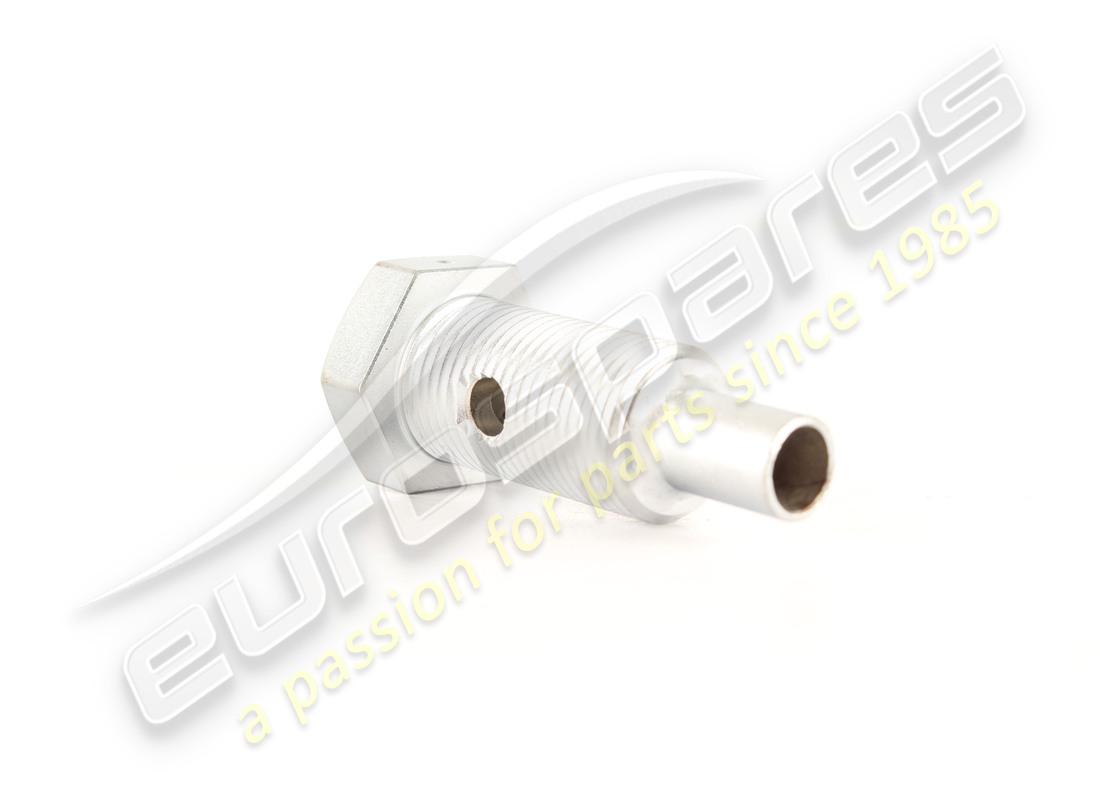

BOLZEN
Stier. Wettrennen. asp. Benzin
aus £214,33
aus £214,33
# 054
MPN: 001304213

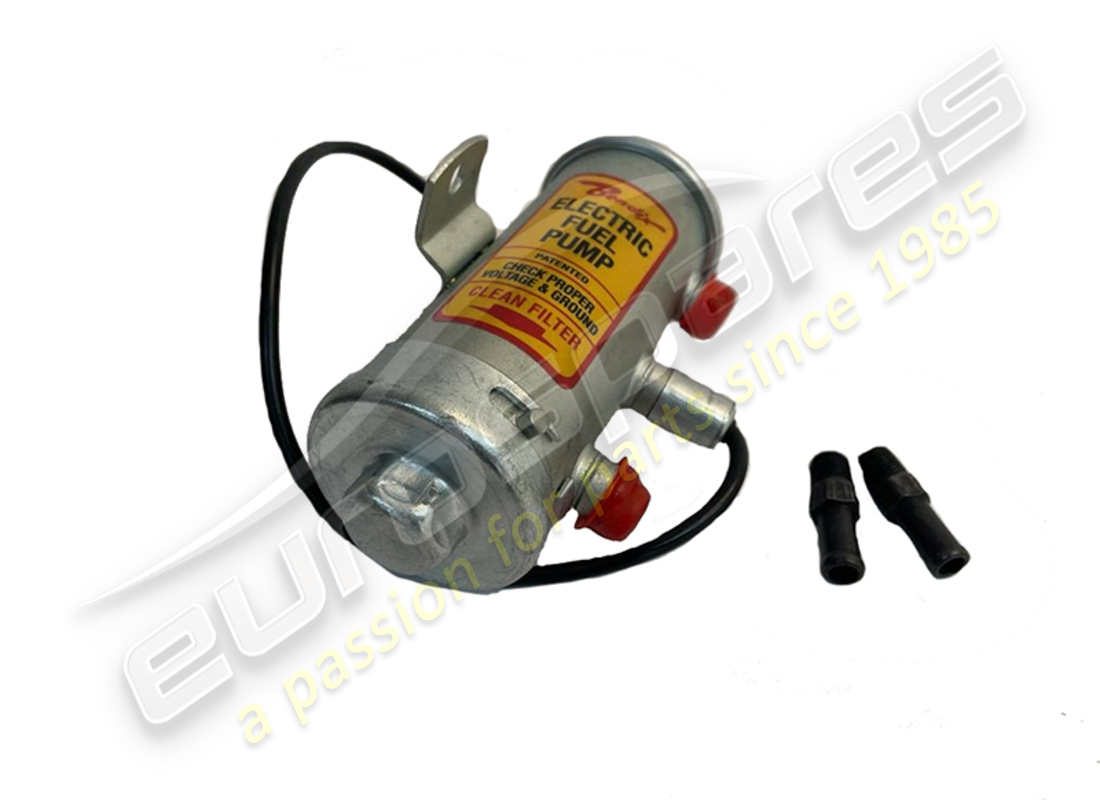

BENZINPUMPE
verwende 100245
aus £275,00
aus £275,00
# 055
MPN: 001304214
UNION
Rennen, Pompa Benzina
aus £7,71
aus £7,71
# 056
MPN: 006208727
ROHR
Tubo fless. serbisch. /pompa benzina
aus £17,28
aus £17,28
# 057
MPN: 001301474
Dichtung
Guarniz. Faser 14x10x2
aus £2,37
aus £2,37
# 058
MPN: 001304211
SCHRAUBEN
Vite Race, Pompa Benz.
aus £7,55
aus £7,55
# 059
MPN: 006210974
KRAFTSTOFFPUMPE S
Tubo pump/filtro benz./U
aus £38,80
aus £38,80
